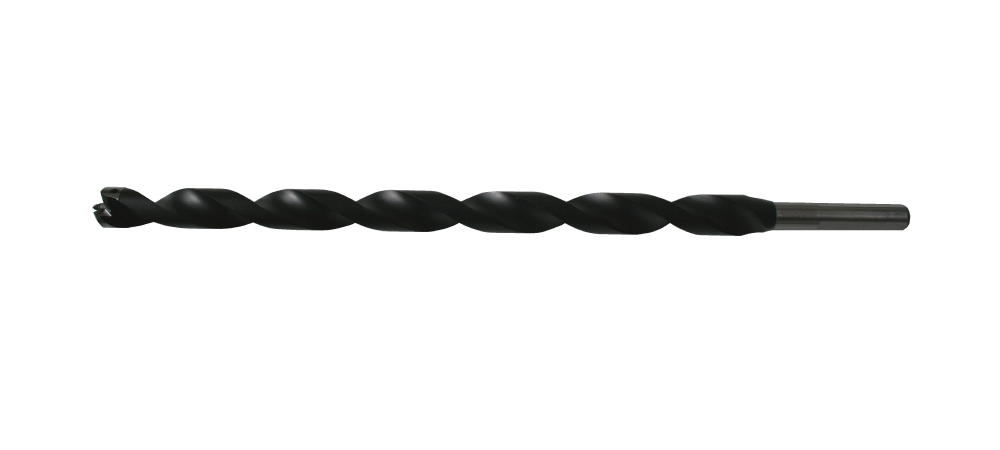

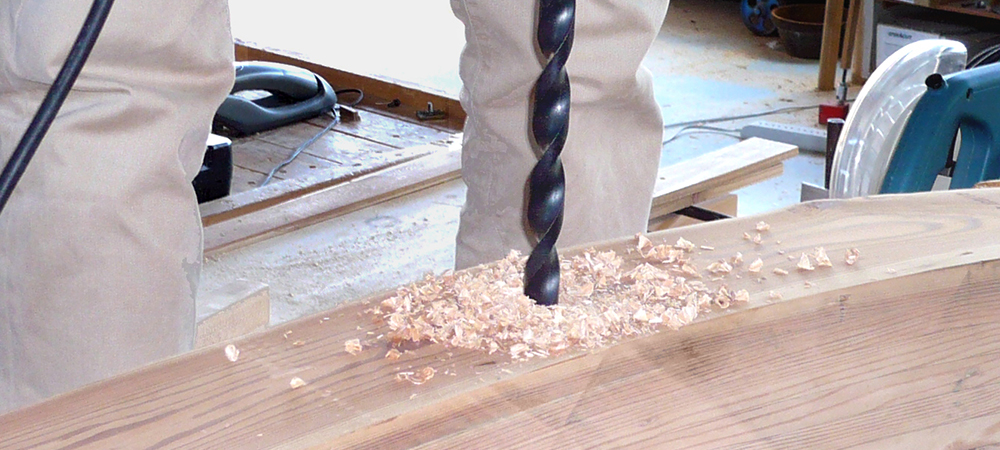

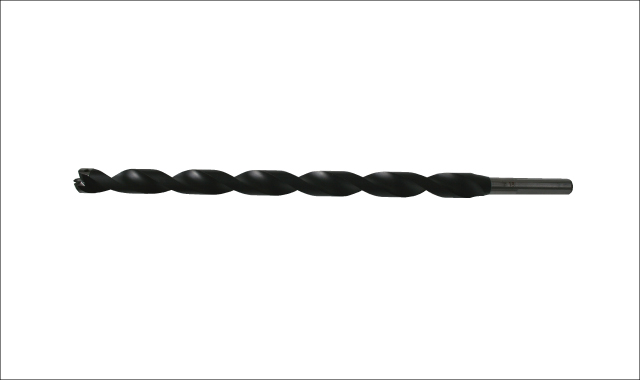

集成材、堅木、合成枕木の穴あけに
仕様
適用材 | 集成材・堅木・合成枕木 |
---|---|
材質 | 本体:普通鋼・超硬チップ付・フッ素コーティング仕上げ 替芯(先ネジ・先センター):ハイス鋼 |
適用機種 | 電気ドリル |
適正回転数 | 1,500回転/分以下 |
軸マークの見方 | :三本溝 |
サイズ

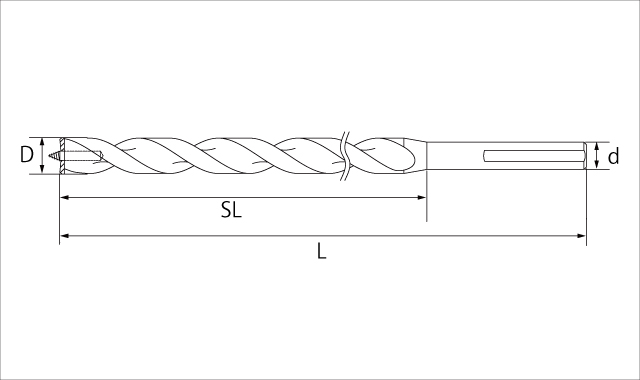

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)
※先ネジタイプです
品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格(税抜) | JANコード |
---|---|---|---|---|---|---|
82-120 | 12 | 350 | 280 | 10 |
11,000円 | 4962660821202 |
82-130 | 13 | 350 | 280 | 10 |
11,800円 | 4962660821301 |
82-150 | 15 | 350 | 280 | 12 |
13,300円 | 4962660821509 |
82-160 | 16 | 350 | 280 | 12 |
14,200円 | 4962660821608 |
82-180 | 18 | 350 | 280 | 12 |
15,800円 | 4962660821806 |
82-190 | 19 | 350 | 280 | 12 |
16,600円 | 4962660821905 |
82-200 | 20 | 350 | 280 | 12 |
17,200円 | 4962660822001 |
82-210 | 21 | 350 | 280 | 12 |
18,400円 | 4962660822100 |
82-220 | 22 | 350 | 280 | 12 |
19,700円 | 4962660822209 |
82-240 | 24 | 350 | 280 | 12 |
22,100円 | 4962660822407 |
交換パーツ
単位(mm)
品番 | サイズ | 先端形状 | ドリル対応サイズ | 価格(税抜) | JANコード |
---|---|---|---|---|---|

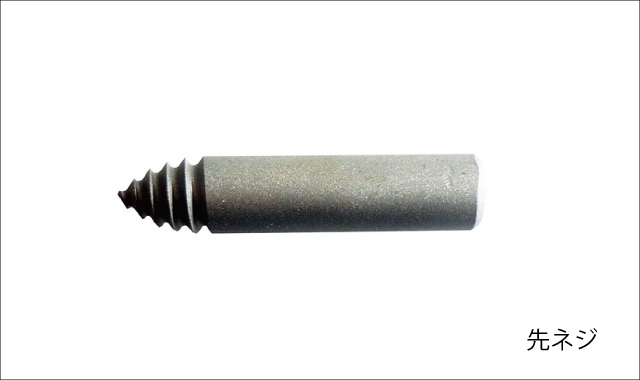

82-CD1030 | 3 | 先ネジ | 12~13 | 2,100円 | 4962660820038 |
82-CD1040 | 4 | 先ネジ | 15~22 | 2,100円 | 4962660820045 |
82-CD1050 | 5 | 先ネジ | 24 | 2,100円 | 4962660820052 |

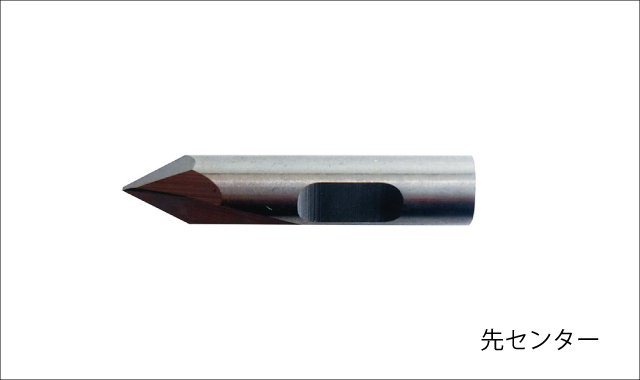

82-CD2030 | 3 | 先センター | 12~13 | 2,100円 | 4962660820304 |
82-CD2040 | 4 | 先センター | 15~22 | 2,100円 | 4962660820403 |
82-CD2050 | 5 | 先センター | 24 | 2,100円 | 4962660820502 |
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
製作可能サイズ | 12mm~36mm |
---|---|
製作可能全長 | 130mm~500mm |
軸形状 | :三本溝 |
豆知識
補助資料
Ⅰ:コンクリート | 国内で使用されている枕木の9割以上を占める。耐久性はあるが非常に重力があり補修作業が困難。成型段階で穴があいている為、穴あけ作業の必要はなし。 |
---|---|
Ⅱ:木(伐材) | 現在は地方線路で使用されているが全国的にみると少ない。10年ほどで腐ってしまうことも使用が少ない原因でしょうか。穴あけ作業はドリルビットでも可能です。 |
Ⅲ:合成枕木 | レールの切替部分や橋(陸橋・鉄橋)など特殊な部分に多く使用されています。重量は木と変わらず施工しやすく、耐久性もあり50年ほどもつ。ドリルビットではすぐに切れ止んでしまうので枕木に対応したドリルが求められています。 硬質ウレタン樹脂をガラス繊維で強化したものでFFU(Fiber reinforced Foamed Urethane)と呼ばれています。一本で様々な長さが作れる(反りや割れが少ない)、振動を吸収しやすい、騒音が少ないといった特長があります。 穴あけ作業は、弊社規格品では集成材ドリル、別注品では超硬チップ付ドリル・集成材ドリル(先ネジ超硬ケガキ付)・集成材ドリル(先ネジ超硬)で対応させていただいています。(下記表参考) |
合成枕木の種類と適応ドリル | ||
---|---|---|
材質 | 適応ドリル | |
第1種合成枕木 | 外側:樹脂、内側:ガラス繊維 | 超硬チップ付ドリル・集成材ドリル |
第2種合成枕木 | 外側:樹脂、内側:珪砂 | 集成材ドリル(先ネジ超硬ケガキ付) |
再生枕木 | 第1種製作時の端材等を圧縮 | 集成材ドリル(先ネジ超硬) |
