No.7S インパクトビット ショート/ Impact Bit Short Type

インパクトビットショート
インパクトビットショート大径
インパクトビットショートセット
インパクトビットショート包装
インパクトビットショート
インパクトビットショート
インパクトビットショート大径
インパクトビットショートセット
インパクトビットショート包装
インパクトビットショート使用例
用途 USE

インパクトドライバでの浅い貫通穴あけに

特長 FEATURES

仕様

適用材 一般木材
材質 普通鋼
適用機種 インパクトドライバ14.4V以上
ドリルドライバ14.4V以上
適正回転数 3,000回転/分以下
軸マークの見方 六角軸:六角軸

サイズ

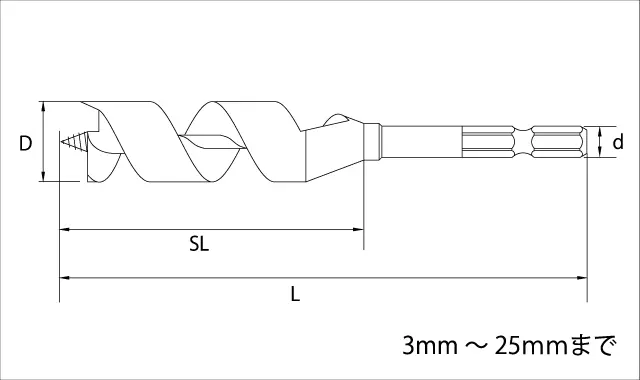

インパクトビットショート
インパクトビットショート寸法

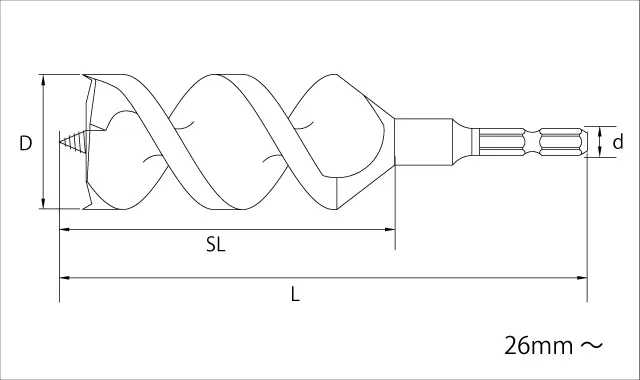

インパクトビットショート大径
インパクトビットショート大径寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

単品

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
7S-030 3 80 45
6.35六角軸
990円 4962660067303
7S-035 3.5 80 45
6.35六角軸
1,010円 4962660067358
7S-040 4 80 45
6.35六角軸
990円 4962660067402
7S-045 4.5 90 50
6.35六角軸
1,010円 496266067457
7S-050 5 90 50
6.35六角軸
990円 496266067501
7S-055 5.5 90 50
6.35六角軸
1,090円 4962660067556
7S-060 6 90 50
6.35六角軸
960円 4962660067068
7S-065 6.5 90 50
6.35六角軸
1,090円 4962660067655
7S-070 7 90 50
6.35六角軸
960円 4962660067075
7S-075 7.5 90 50
6.35六角軸
960円 4962660067754
7S-080 8 90 50
6.35六角軸
960円 4962660067082
7S-085 8.5 100 60
6.35六角軸
960円 4962660067853
7S-090 9 100 60
6.35六角軸
960円 4962660067099
7S-095 9.5 100 60
6.35六角軸
960円 4962660067792
7S-100 10 100 60
6.35六角軸
960円 4962660067105
7S-105 10.5 100 60
6.35六角軸
960円 4962660067051
7S-110 11 100 60
6.35六角軸
960円 4962660067112
7S-115 11.5 100 60
6.35六角軸
960円 4962660067013
7S-120 12 100 60
6.35六角軸
960円 4962660067129
7S-125 12.5 120 70
6.35六角軸
1,190円 4962660067723
7S-130 13 120 70
6.35六角軸
1,190円 4962660067136
7S-135 13.5 120 70
6.35六角軸
1,190円 4962660067037
7S-140 14 120 70
6.35六角軸
1,190円 4962660067143
7S-145 14.5 120 70
6.35六角軸
1,320円 4962660067747
7S-150 15 120 70
6.35六角軸
1,190円 4962660067150
7S-155 15.5 120 70
6.35六角軸
1,650円 4962660067044
7S-160 16 120 70
6.35六角軸
1,430円 4962660067167
7S-165 16.5 120 70
6.35六角軸
1,650円 4962660067761
7S-170 17 120 70
6.35六角軸
1,470円 4962660067174
7S-180 18 120 70
6.35六角軸
1,420円 4962660067181
7S-190 19 120 70
6.35六角軸
1,690円 4962660067198
7S-200 20 130 80
6.35六角軸
1,690円 4962660067204
7S-210 21 130 80
6.35六角軸
1,680円 4962660067211
7S-220 22 130 80
6.35六角軸
2,020円 4962660067228
7S-230 23 130 80
6.35六角軸
2,090円 4962660067235
7S-240 24 130 80
6.35六角軸
2,020円 4962660067242
7S-250 25 130 80
6.35六角軸
2,310円 4962660067259
7S-260 26 130 80
6.35六角軸
2,720円 4962660067266
7S-270 27 130 80
6.35六角軸
2,720円 4962660067273
7S-280 28 130 80
6.35六角軸
3,080円 4962660067280
7S-290 29 130 80
6.35六角軸
3,080円 4962660067297
7S-300 30 130 80
6.35六角軸
2,970円 4962660067310
7S-320 32 140 90
6.35六角軸
4,400円 4962660067327
7S-330 33 140 90
6.35六角軸
4,400円 4962660067334
7S-350 35 140 90
6.35六角軸
5,460円 4962660067860
7S-360 36 140 90
6.35六角軸
5,460円 4962660067365

小箱:6入 / 32mm~ 3入

3本セット

品番 サイズ(セット内容) 価格(税抜) JANコード
7S-SA Aセット(6・9・12mm) 2,780円 4962660067945
7S-SB Bセット(9・10.5・12mm) 2,780円 4962660067952
7S-S060 6mmセット(3本入) 2,780円 4962660067969
7S-S090 9mmセット(3本入) 2,780円 4962660067976
7S-S105 10.5mmセット(3本入) 2,780円 4962660067983
7S-S120 12mmセット(3本入) 2,780円 4962660067990

小箱:6セット入

規格外サイズについて

規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。

製作可能サイズ(径) 3mm~ ※ご相談ください
製作可能全長 30mm~ ※ご相談ください
軸形状 6.35mm六角軸
別注品のご依頼について

豆知識

よくある質問

竹への穴あけは可能ですか?
先ネジタイプでは穴あけ時に竹が割れてしまいます。竹への穴あけには竹用ドリルウェーブカッタートリプルカッター先三角ショートビットがおすすめです。
貫通穴をあける際に、貫通口にバリが出ないように穴あけをする方法はありますか?
材の下にもう一枚木を置いて(添え板・捨て板)穴あけをするとバリが軽減されます。材と材の隙間があかないようにしてください。
刃が損傷しましたが交換してもらえますか?
写真のようケガキ刃にかえりが出ていたり、スクイ刃がつぶれているといった刃の損傷は通常の木材への使用においては考えにくいです。 このような損傷は釘などにあたった際に見られます。その場合は不具合品とはなりませんので交換は出来かねます。 ツーバイ工法など釘にあたる可能性がある場合はツーバイビットクギ切りドリルがおすすめです。

破損

補助資料

研磨について

切れ味が低下してきた時は、スクイ刃およびケガキ刃の内側をヤスリで研磨してください。普通鋼(S55C材)のみ、ヤスリで研磨が行えます。 弊社でも研磨を行っています(有料)。ハイス刃、超硬刃の研磨については弊社へご相談ください。普通鋼の研磨には「両刃ヤスリ125mm 並目」をご使用ください。

研磨に関するお問い合わせ
スクイ刃の研ぎ方
スクイ研磨

①スクイ刃が45度になるように製品を傾け、平行にヤスリをあてる

スクイ研磨

②摩耗したスクイ面を新しい刃が出るまでヤスリをあてる


ケガキ刃の研ぎ方
ケガキ研磨

①ケガキ刃の内側を面に沿って摩耗した箇所がなくなるまでヤスリをあてる

ケガキ研磨

②ケガキ刃は内側が丸くなるようにヤスリをあて、後で外側のバリを取って仕上げる

注意このようになった場合は研磨ができません

スクイ刃の高さ

ケガキ刃がスクイ刃より低い

ケガキ刃の高さがスクイ刃より低くなってしまった場合は研磨ができません。
研磨が可能なのは、ケガキ刃がスクイ刃より高く、ケガキ刃とスクイ刃の高さの差が、先ネジピッチの1/2になるまでとなります。

ユーザによる加工

お客さまご自身による加工

お客さまご自身で製品に加工されている場合、製品の状態によっては弊社では研磨をお受けできないことがあります。
