No.5040 折れたビス抜き

ビス打ち途中で折れ込んだビスを抜く

特 長

  • ビス打ちの途中で折れ込んだビスを抜き取ることができます
  • ビスを抜き取った穴は損傷が少ないので、再度同じ箇所にビス打ちが可能です
  • 専用ピンは数回使用が可能です

仕様

適用材 適用機種
一般木材 インパクトドライバ(12V以上)
適正回転数 材質
3,000回転/分以下 逆回転チャック:普通鋼
専用ピン:普通鋼
押し出し治具:普通鋼
押し出し棒:ハイス鋼
- 軸マークの見方
-
注意事項
  • 専用ピンはビス適用範囲内でご使用ください
  • 作業を行う場合は、保護めがね、手袋を着用してください
  • 材によっては折れ込んだビスがうまく抜けない場合があります(堅木など)
  • 押出し治具を使用して専用ピンから折れたビスを外す際は、土台が平らで硬い場所で押出し治具、専用ピンをしっかりと持って作業を行ってください
  • 折れ込んだビスに専用ピンを打ち込みすぎると、ビスが外れない場合があります

サイズ

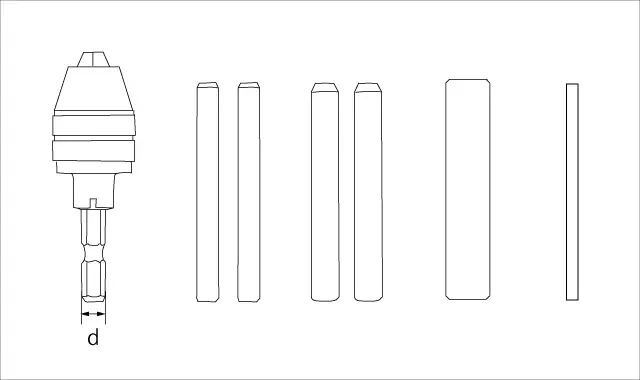

  • 折れたビス抜き 寸法図

品番 名称 価格(税抜) JAN

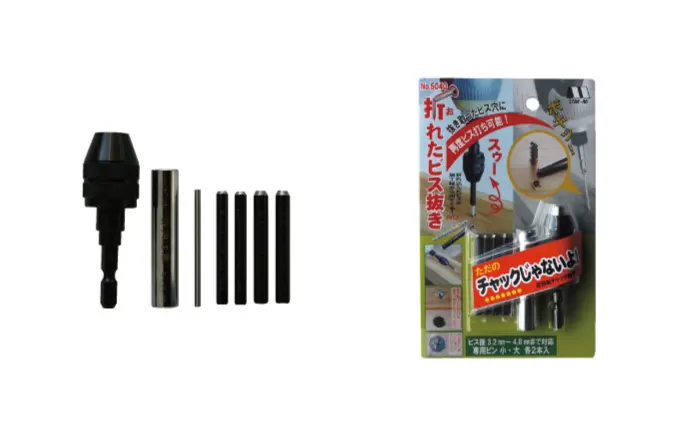

5040 折れたビス抜きセット※ 3,800円 504013

●小箱:6セット入 ●JANコード下6桁のみ表示(4962660)

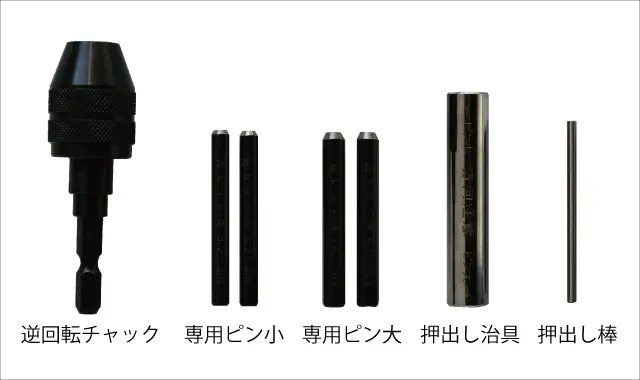

※セット内容:逆回転チャック1ヶ・専用ピン小/大各2本・押出し治具1ヶ・押出し棒1本

その他部品・パーツ

※写真をクリックすると拡大します。閉じるにはEscキーを押すか、画面左下の×をクリックしてください

逆回転チャック

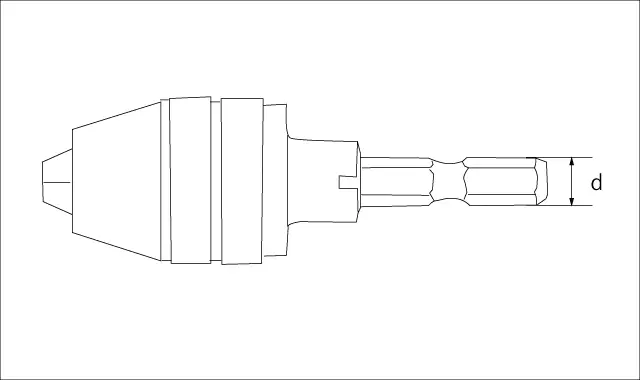

  • 逆回転チャック 寸法図

  • 軸径:d
  • / 単位(mm)

品番 名称 軸径 価格(税抜) JAN

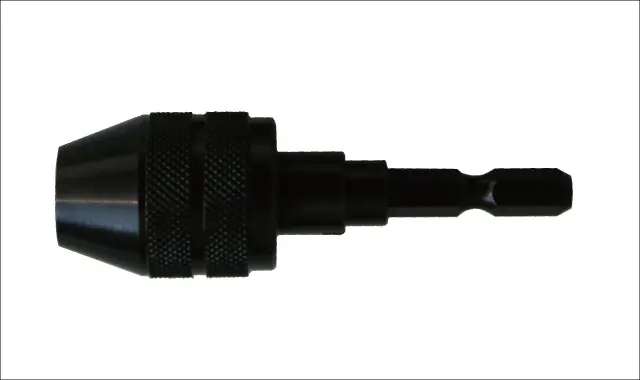

5040-A 逆回転チャック 6.35 2,000円 504709

●JANコード下6桁のみ表示(4962660)

専用ピン

  • 専用ピン-小 寸法図
  • 専用ピン-大 寸法図

品番 品名 ビス適用範囲 価格(税抜) JAN

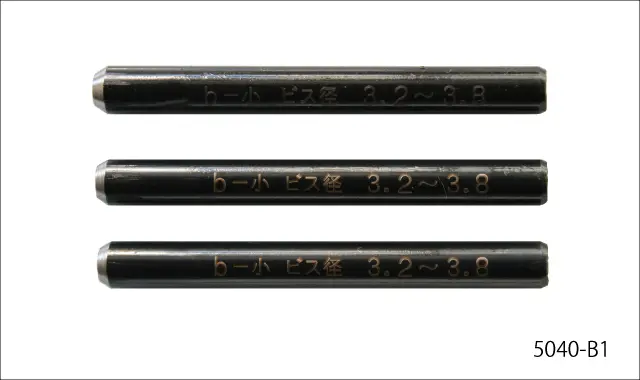

5040-B1 専用ピン 小(3本) 3.2mm〜3.8mm 650円 504501
5040-B2 専用ピン 大(3本) 4.0mm〜4.8mm 650円 504600

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

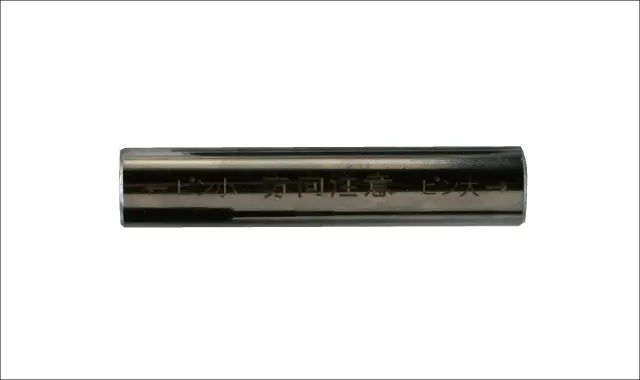

押出し治具

  • 押出し治具 寸法図

品番 価格(税抜) JAN
5040-C 1,000円 504808

●JANコード下6桁のみ表示(4962660)

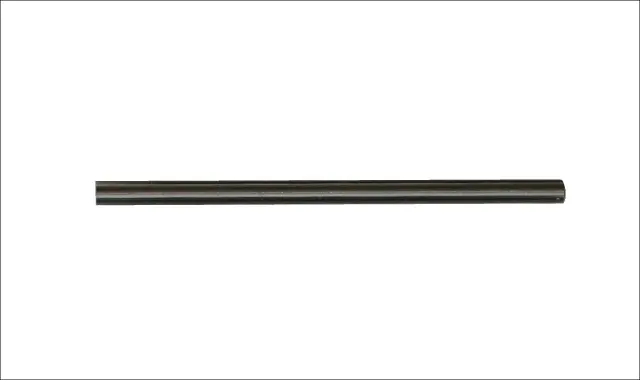

押出し棒

  • 押出し棒 寸法図

品番 価格(税抜) JAN
5040-D 200円 504907

●JANコード下6桁のみ表示(4962660)

ちょこっと便利な豆知識

  • 押出し棒は「釘」でも代用できます
  • ネジ頭がつぶれてしまった時は「なめたビス抜き」をご使用ください

補助資料

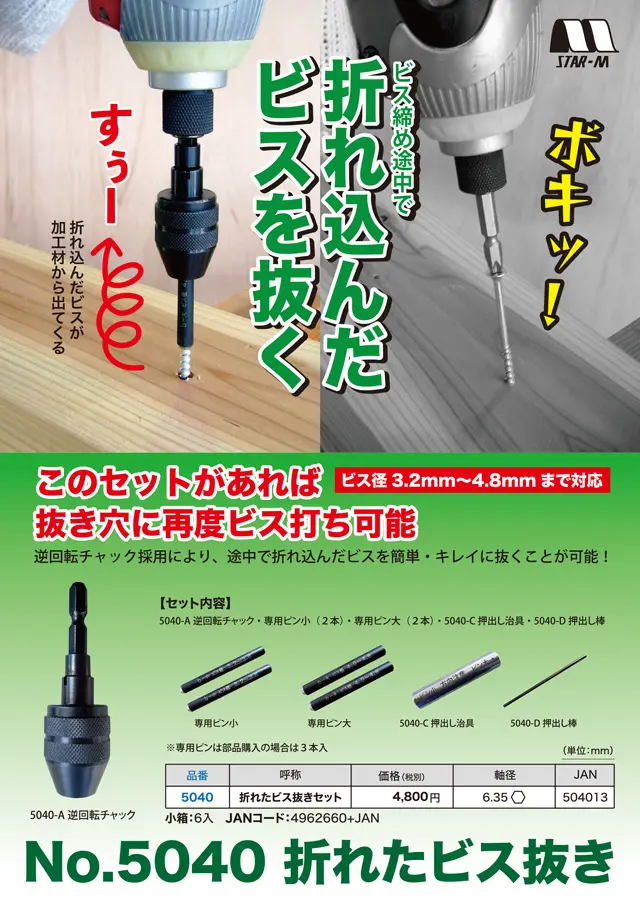

製品パンフレット(PDF)

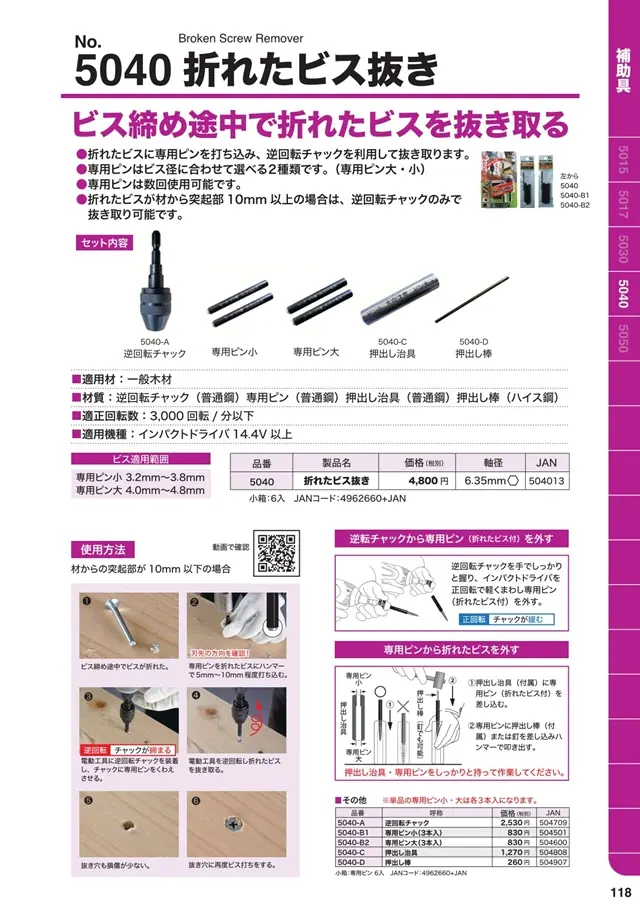

  • 折れたビス抜き 製品カタログ

使用方法・使用例

ビスが折れ込んだ 専用ピンを打ち込む 逆回転に専用ピンをセットし逆回転

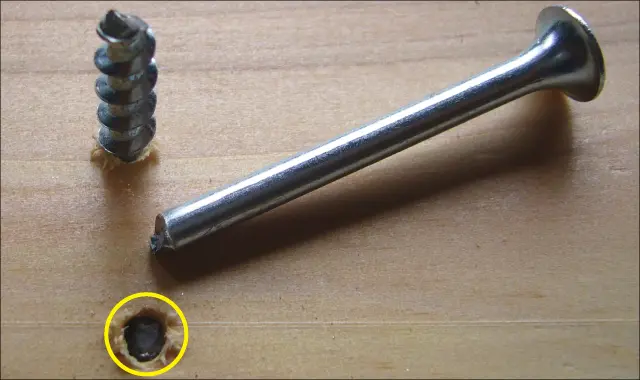

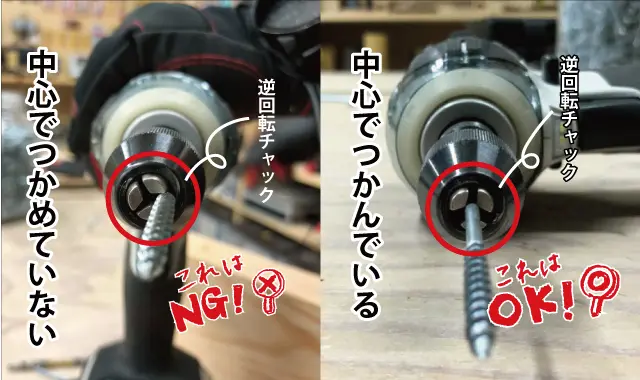

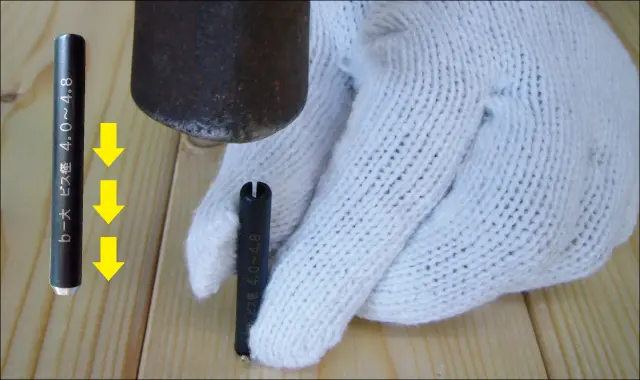

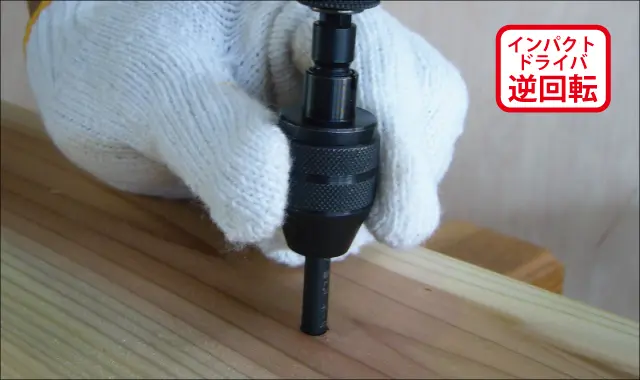

@途中でビスが折れ込んでしまった Aビス径に合った専用ピンをしっかりと打ち込む B逆回転チャックに専用ピンをくわえさせ、インパクトドライバを逆回転させ、しっかりと掴む

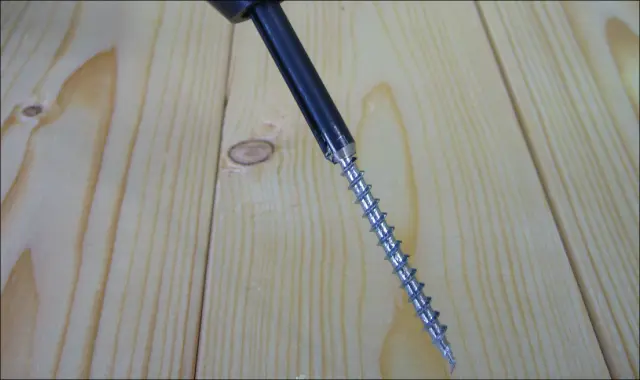

逆回転で回す 抜き取り完了 チャックからピンを抜く

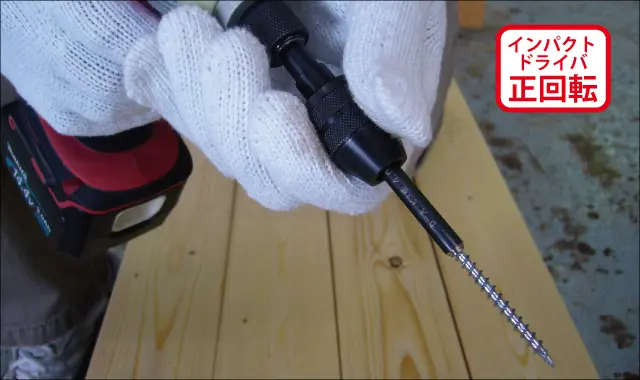

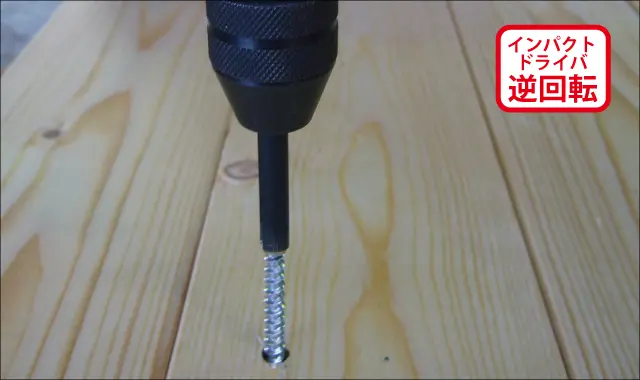

Cインパクトドライバを逆回転で回す。折れ込んだビスが材から抜けてきます D抜き取り完了 E逆回転チャックの胴部分をしっかりと持ち、インパクトドライバを正回転で回すと、チャックからピンが抜けます
ピンからビスを外す 抜いたあと 同じ個所に再度ビス打ち

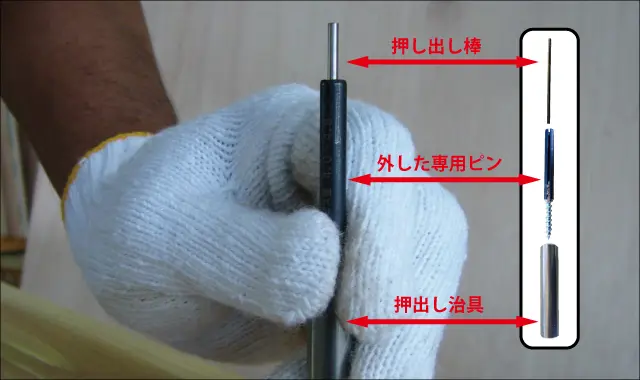

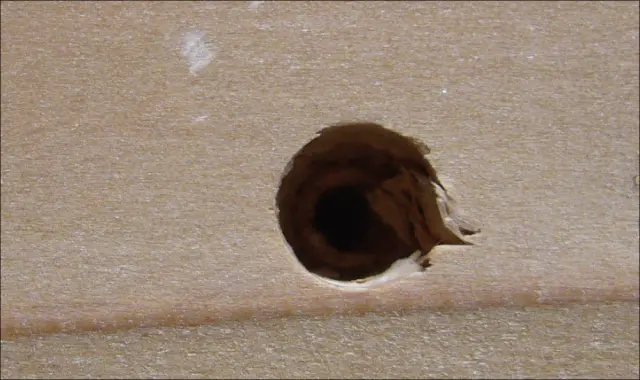

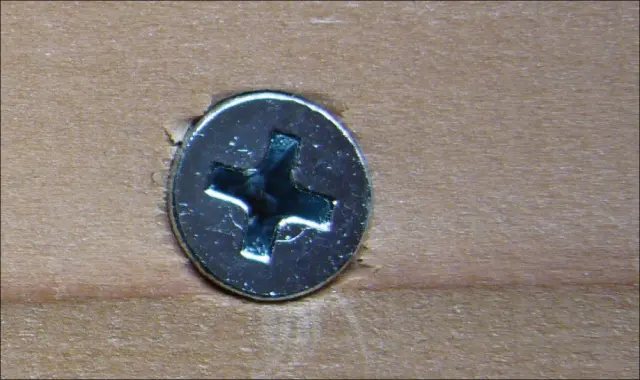

F下から押出し治具、外した専用ピン、押出し棒の順にセットし、押出し棒を叩き込むと専用ピンからビスが外れます G抜いたあとの損傷が少ない H同じ箇所に再度ビス打ちが可能です

※材の表面より10mm以上突起した状態でビスが折れ込んだ場合は、ビスを直接逆回転チャックで掴んで手順CDEの作業を行ってください
