No.50W ワンタッチ式ドリルスタンド/ Quick Drill Stand

※在庫がなくなり次第廃番となります

ワンタッチ式ドリルスタンド
ワンタッチ式ドリルスタンド包装
ワンタッチ式ドリルスタンド使用例
ワンタッチ式ドリルスタンド
ワンタッチ式ドリルスタンド包装
ワンタッチ式ドリルスタンド使用例
用途 USE

垂直穴、センター穴等、穴あけ作業をサポートする

特長 FEATURES

仕様

材質 本体:普通鋼
ベース・スライドホルダー:ABS樹脂
適用機種 インパクトドライバ14.4V以上
ドリルドライバ14.4V以上
電気ドリル
取付け可能な先端工具サイズ サイズ:54mm以下
全長:210mm以下
軸径:6.35mm六角軸
適正回転数 3,000回転/分以下
軸マークの見方 六角軸:六角軸

サイズ

ワンタッチ式ドリルスタンド
ワンタッチ式ドリルスタンド寸法

スライドバー幅:a ベース内径:b 軸径:d / 単位(mm)

品番 スライドバー幅 ベース内径 軸径 価格(税抜) JANコード
50W 80 57
6.35六角軸
9,500円 4962660500800

小箱:3入

交換パーツ

ワンタッチ式ドリルスタンド各部名称
ドリルスタンドベース
スライドホルダー
スライドバー
ストッパー
ロックピン
蝶ネジ
Oリング
軸用C型止め輪
ユリヤネジ
ワッシャー
角ボルト
ノブナット
主軸付チャック
軸用ワッシャー
品番 名称 価格(税抜)
50W-OP1 ドリルスタンドベース 1,780円

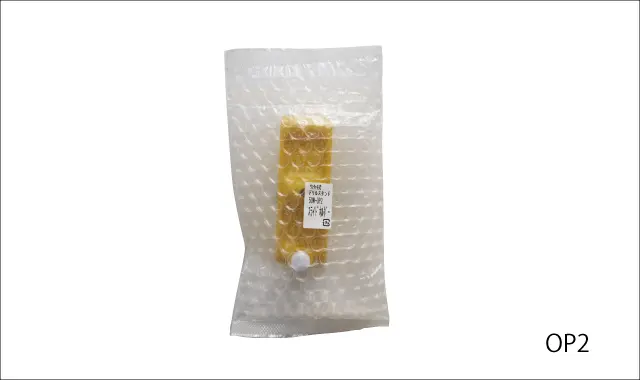

50W-OP2 スライドホルダー(ユリヤネジ付) 2,280円

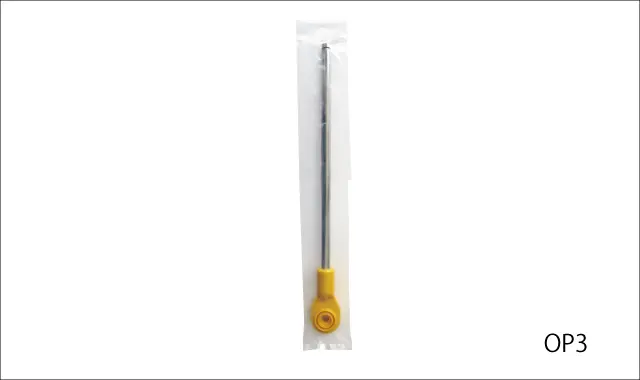

50W-OP3 スライドバー 1,280円

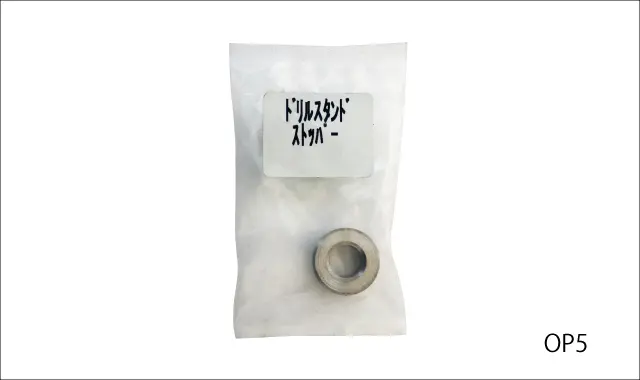

50W-OP5 ストッパー 520円

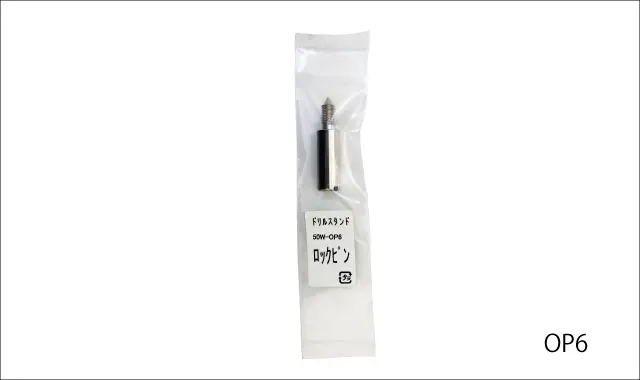

50W-OP6 ロックピン 520円

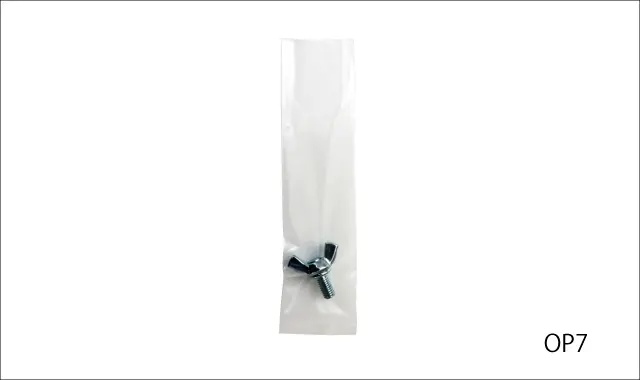

50W-OP7 蝶ネジ 260円

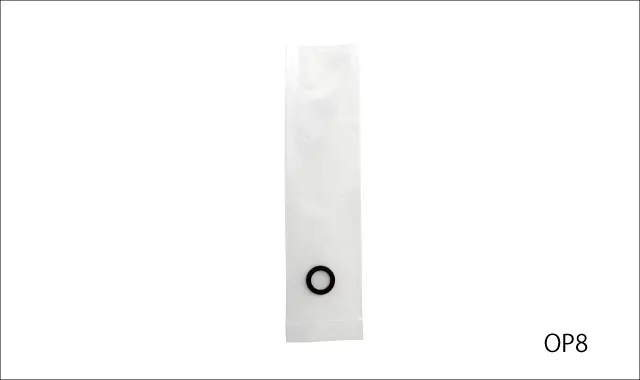

50W-OP8 Oリング 80円

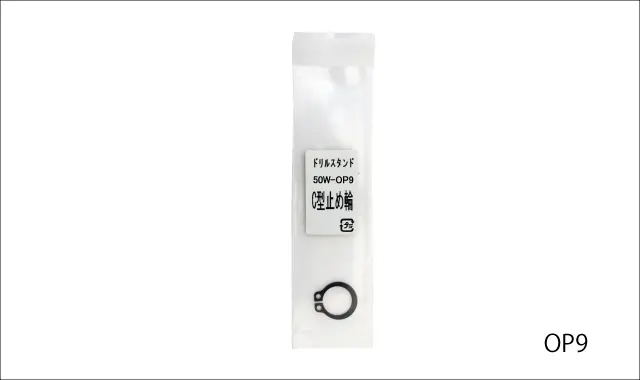

50W-OP9 軸用C型止め輪 130円

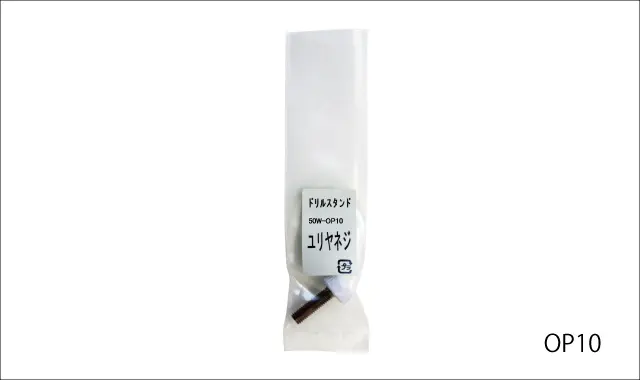

50W-OP10 ユリヤネジ 260円

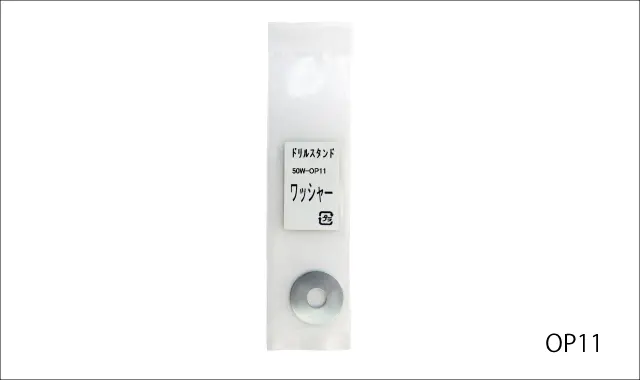

50W-OP11 ワッシャー 14円

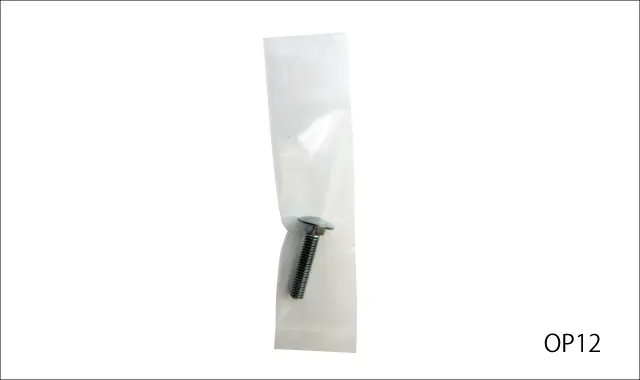

50W-OP12 角ボルト 400円

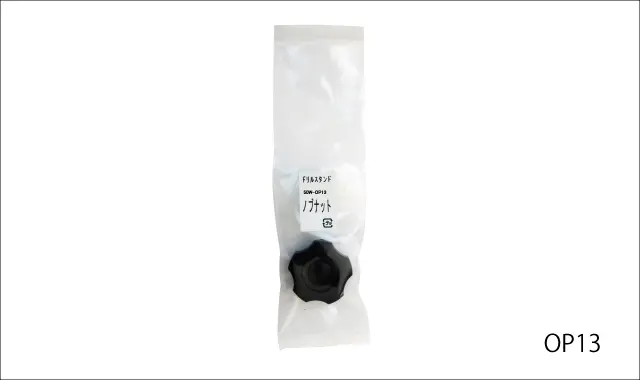

50W-OP13 ノブナット 260円

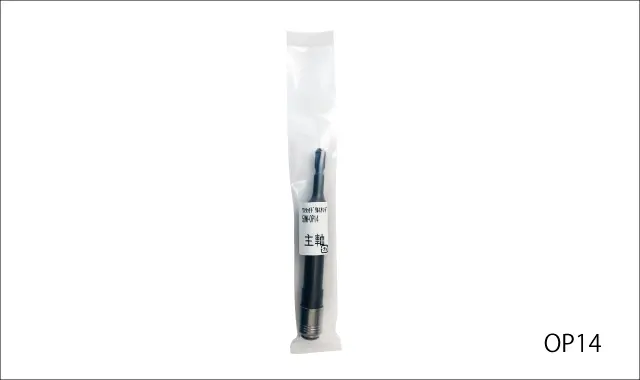

50W-OP14 主軸付チャック(※継続販売) 3,200円

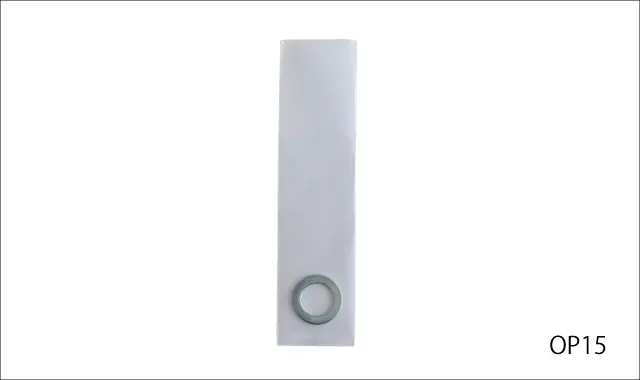

50W-OP15 軸用ワッシャー 14円

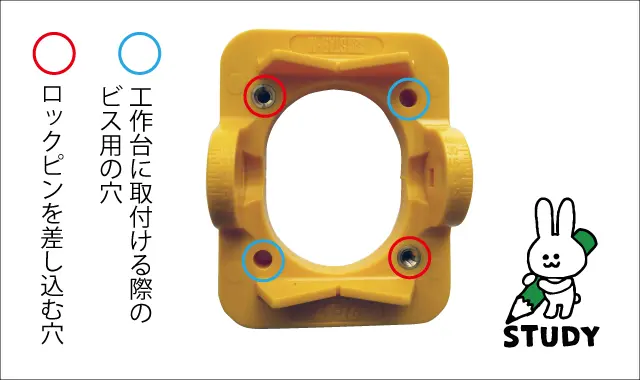

豆知識

よくある質問

ドリルスタンドのC型止め輪はどうやって外すのですか?
C型止め輪を外すには「スナップリングプライヤー」という工具を使用します。グリップ部を握ると先が開くタイプをご使用ください。

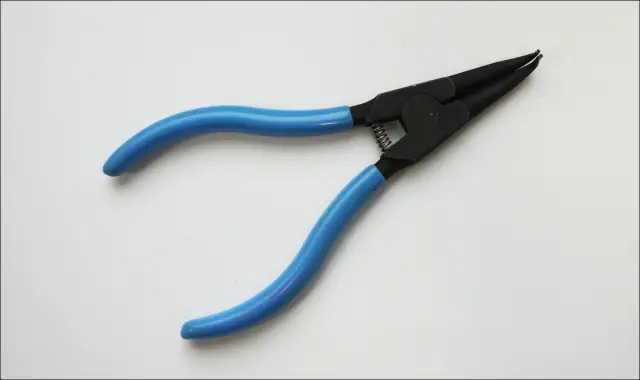

スナップリングプライヤー
グリップ部を握る

補助資料

使用例

垂直穴加工

90度の垂直穴加工

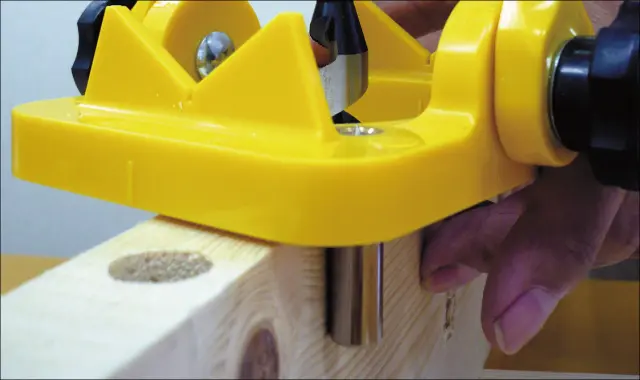

センター穴・ダボ穴加工

ロックピンを使用したセンター穴・ダボ穴加工

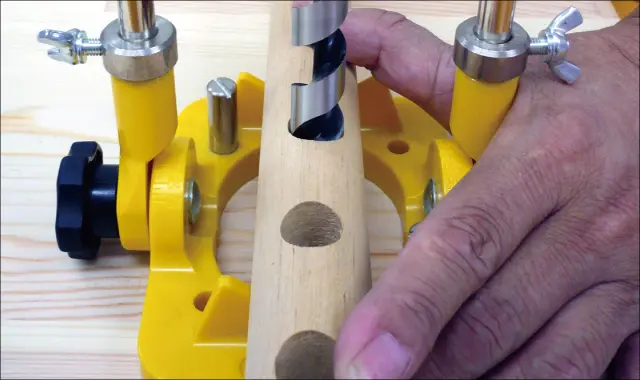

丸棒加工

V溝を利用した丸棒加工

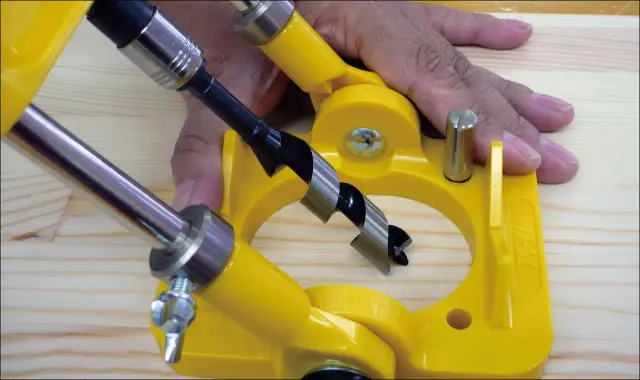

斜め穴加工

斜め穴加工

主軸付チャックの交換方法

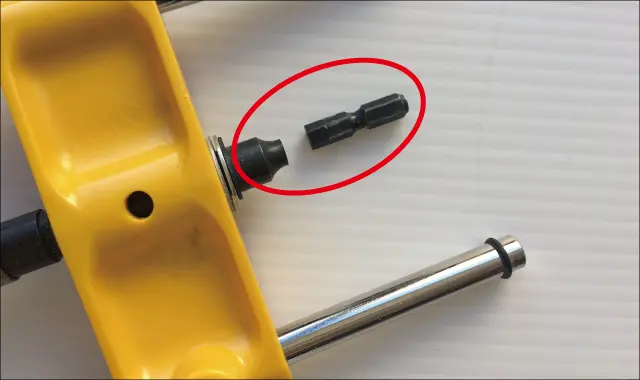

主軸が折れた

主軸が折れてしまった

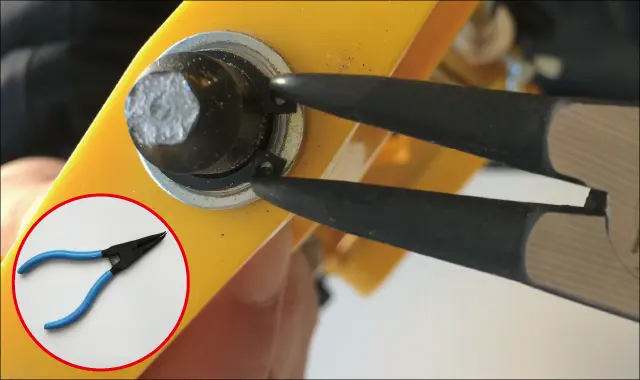

スナップリングプライヤーを穴に入れる

スナップリングプライヤーをC型止め輪の穴に入れます

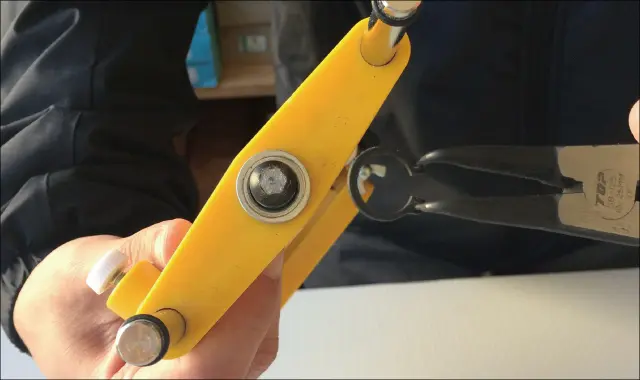

C型止め輪を外す

C型止め輪を外します(グリップ部を握ると先端が開きます)

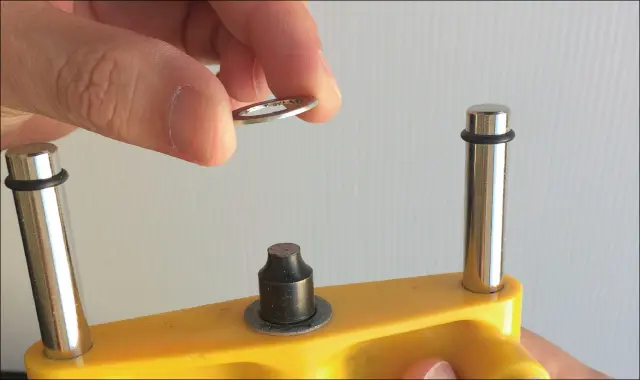

ワッシャーを外す

ワッシャーを外します

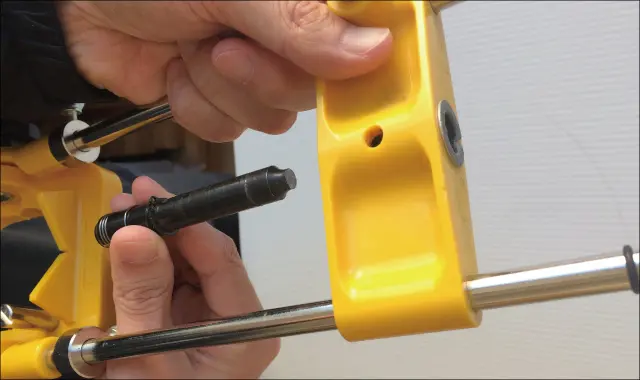

主軸付チャックを抜く

主軸付チャックを抜きます

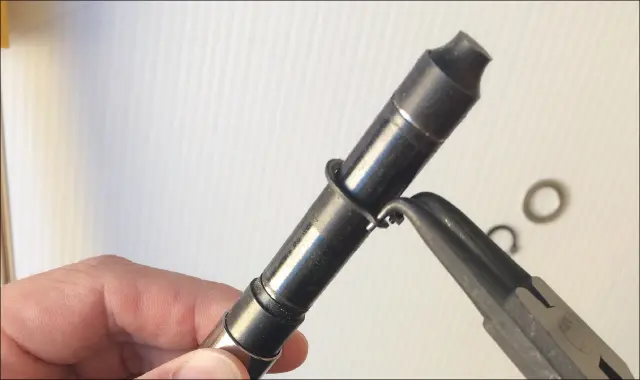

C型止め輪を外す

抜いた主軸付チャックにもうひとつついているC型止め輪を外します

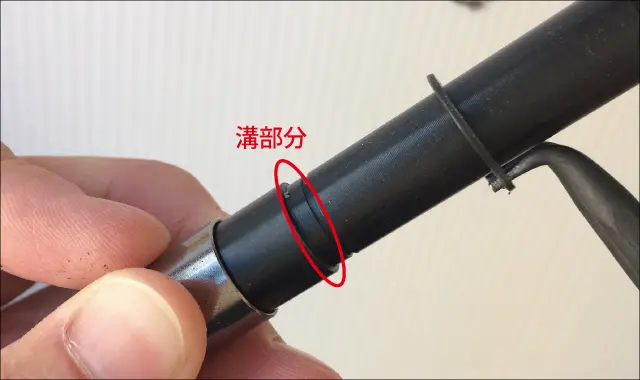

C型止め輪をセットする

新しい主軸付チャックにC型止め輪をセットします。溝部分にカチッとはまるようセットします

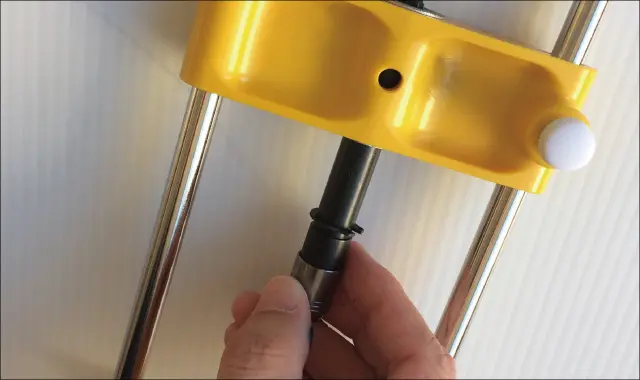

主軸付チャックを差し込む

主軸付チャックをスライドホルダーに差し込みます

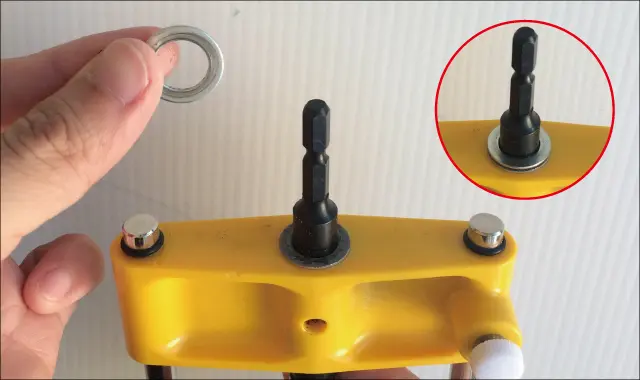

ワッシャーを入れる

ワッシャーを入れます

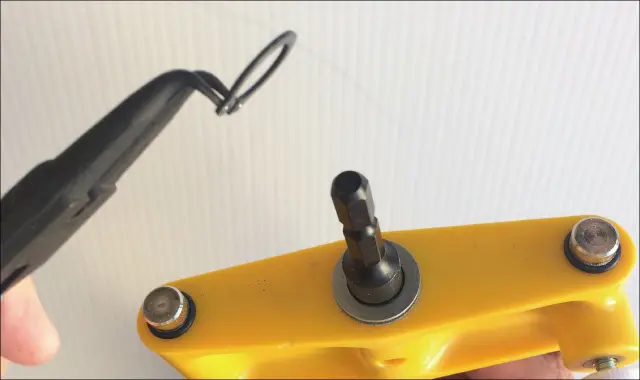

C型止め輪をセットする

C型止め輪をセットします

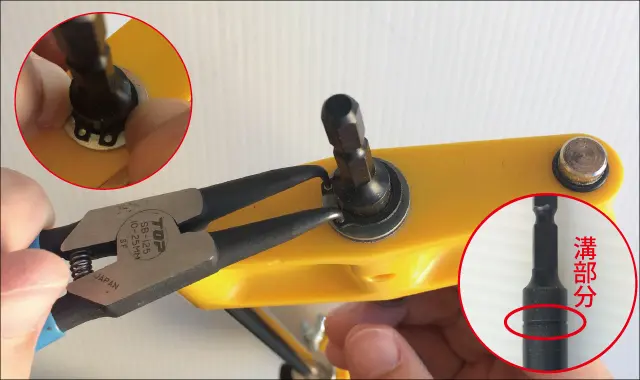

溝部分にカチッとセットする

溝部分にカチッとはまるようセットします

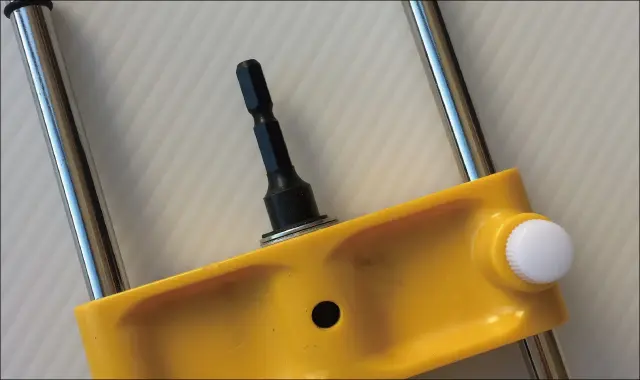

交換完了

交換完了です
