No.36D・DL ダイヤモンド自在錐・ロングバー付/ Diamond Adjustable Circle Cutter
用途
USE
硬質窯業系サイディング材への穴あけに
特長
FEATURES
- 一台で30mm～120mmまでの穴あけが可能です
- 両刃タイプでバランス良くスピーディーな穴あけが可能です
仕様
| 適用材 | 硬質窯業系サイディング材・一般木材・堅木 |
|---|---|
| 材質 | 本体：普通鋼 センタードリル：普通鋼・超硬チップ付 替刃：ダイヤモンド刃 |
| 適用機種 | 電気ドリル |
| 穴あけ可能な材の厚み | 片側：25mm 両側：50mm |
| 穴あけ可能径 | バー120mm装着時：30mm～120mm ロングバー200mm装着時：30mm～200mm |
| 適正回転数 | バー120mm装着時：1,500回転/分以下 ロングバー200mm装着時：600回転/分以下 |
| 軸マークの見方 |  ：三本溝 |
 注意事項 |
|
サイズ
軸径：d / 単位（mm）
| 品番 | 呼称 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 36D | セット | 30X120 | 10 |
21,800円 | 4962660367007 |
| 36DL | ロングバー付セット | 30X200 | 10 |
22,000円 | 4962660367700 |
小箱：6入
交換パーツ
ダイヤ替刃
| 品番 | 内容 | 価格（税抜） | JANコード |
|---|---|---|---|
| 36D-K | 2枚1組 | 14,800円 | 4962660367014 |
小箱：6入
※ダイヤモンドワンタッチ自在錐のダイヤ替刃と共用です
センタードリル

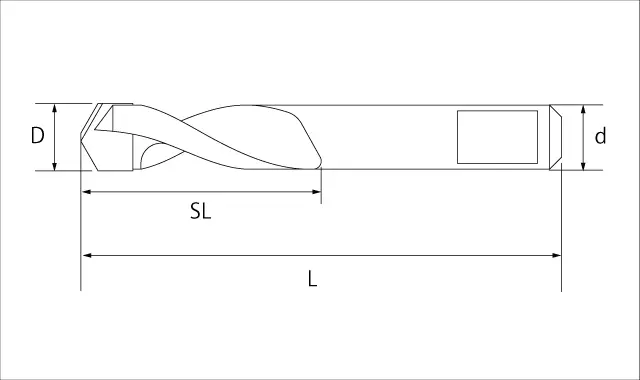

サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 36D-CD | 8 | 60 | 30 | 8 | 1,740円 | 4962660367021 |
※ダイヤモンドワンタッチ自在錐のセンタードリルと共用
バー・ロングバー
単位（mm）
※No.36D・36DL ダイヤモンド自在錐専用です。他の自在錐との共用はできません
| 品番 | 呼称 | サイズ | バー太さ | 価格（税抜） | JANコード |
|---|---|---|---|---|---|

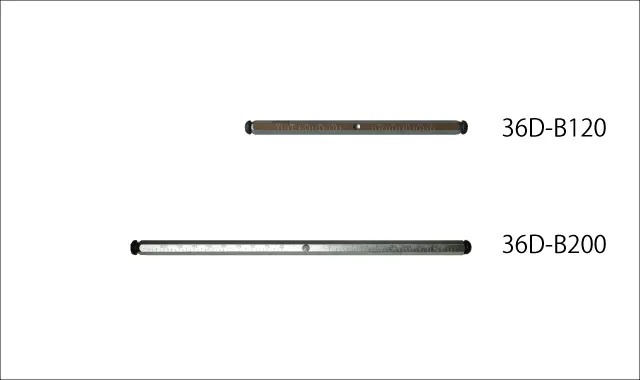

| 36D-B120 | バ－ | 120 | 9 | 1,170円 | 4962660367120 |
| 36D-B200 | ロングバー | 200 | 9 | 1,470円 | 4962660367205 |
その他
単位（mm）
| 品番 | 呼称 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 36D-OP1 | センタードリル止めネジ | 8X12 | 130円 | - |

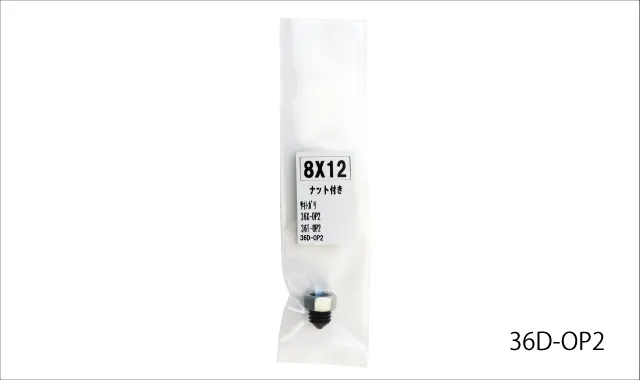

| 36D-OP2 | バー止めネジ | 8X12 | 130円 | - |

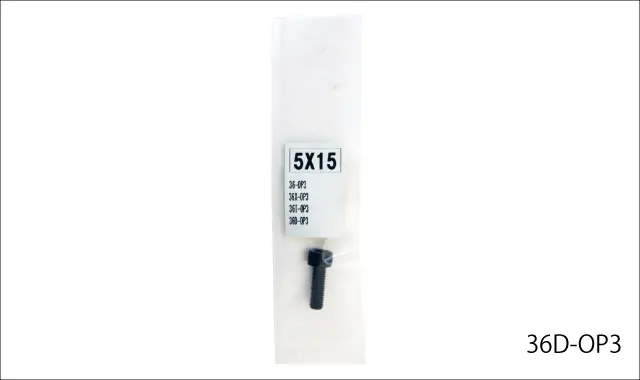

| 36D-OP3 | ホルダー止めネジ（1ケ） | 5X15 | 90円 | - |

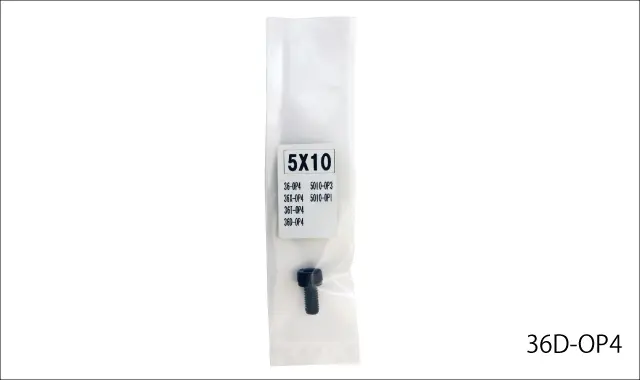

| 36D-OP4 | 替刃止めネジ（1ケ） | 5X10 | 90円 | - |

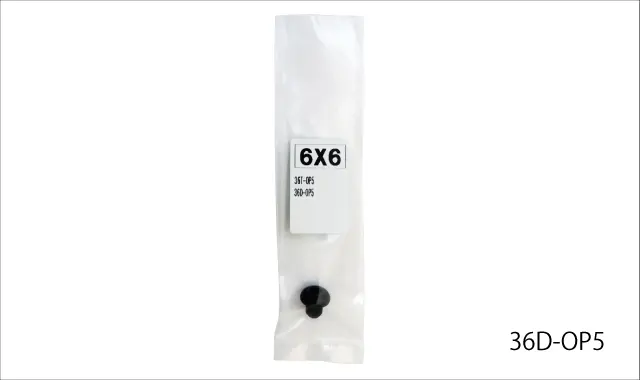

| 36D-OP5 | 安全ストッパー（1ケ） | 6X6 | 70円 | - |

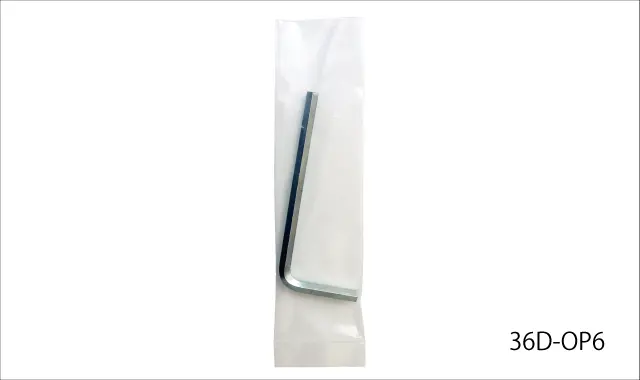

| 36D-OP6 | 六角レンチ | 4 | 180円 | - |

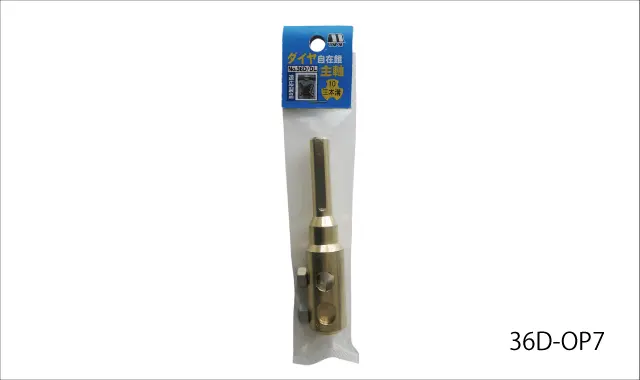

| 36D-OP7 | 主軸 ※1 | - | 3,170円 | 4962660367069 |
| 36D-OP8 | ホルダー左（替刃なし）※2 | - | 1,300円 | 4962660367052 |

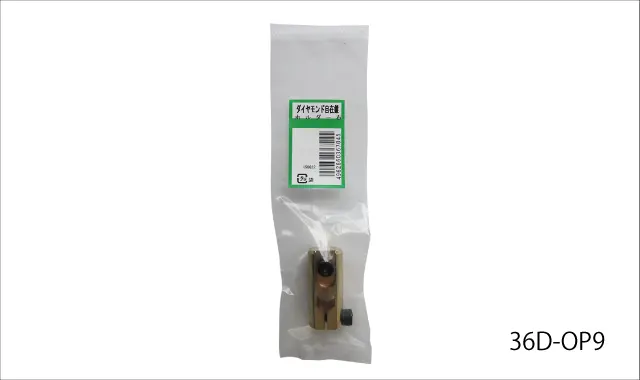

| 36D-OP9 | ホルダー右（替刃なし）※2 | - | 1,300円 | 4962660367045 |
※1 主軸（36D-OP7）にはセンタードリル止めネジ（36D-OP1）、バー止めネジ（36D-OP2）がセットされています
※2 ホルダー（36D-OP8・36D-OP9）にはホルダー止めネジ（36D-OP3）、替刃止めネジ（36D-OP4）がセットされています
豆知識
- あんぜんカバーをセットすれば、安全面もバッチリ
- キッチンパネルへの穴あけも可能ですが、貫通する時には回転数を落として力を抜いて穴あけを行ってください。勢いがあり過ぎると貫通時に衝撃で材が割れてしまう場合があります
- センタードリルやバーを交換する時にはナットを緩めてから（写真参照）
センタードリルやバーの交換時は・・・
センタードリルやバーを交換する際は、ナットを緩めてからネジを緩めます
よくある質問
- 他の自在錐シリーズのロングバーはセットできますか？
- ロングバーは互換性がありませんので、それぞれ専用のものをお使いください。
- ボール盤で使用できますか？
- ダイヤモンド自在錐はセンタードリルが先ネジタイプではありませんのでご使用いただけます。自在錐シリーズに限らず、先ネジタイプのものをボール盤で使用すると材を持ち上げてしまう恐れがあり危険です。 ボール盤でご使用いただく場合は先ネジタイプではないものをご使用ください。
- 替刃をつける時、どの向きにつけたらよいかわかりません
- 替刃には刻印が印字してあります。ダイヤモンド自在錐をセンタードリル止めネジが上になるようにして置き、替刃の外刃・内刃をそれぞれ印字面が右になるようにセットします。
- サイズはどこで合わせたらよいですか？
- ホルダーの内側をバーのメモリに合わせてください
