No.36T・TL 超硬自在錐/ T.C.T. Adjustable Circle Cutter
用途
USE
サイディング材・堅木への穴あけに
特長
FEATURES
- 一台で30mm～120mmまでの穴あけが可能で、ダウンライト・配管・ダクト等の穴あけに適しています
- 両刃タイプでバランス良くスピーディーな穴あけが可能です
- ロングバー300mm(別売）を使用すると300mmまでの穴あけが可能になります
仕様
| 適用材 | サイディング材・一般木材・堅木 |
|---|---|
| 材質 | 本体：普通鋼 センタードリル：普通鋼・超硬チップ付 替刃：超硬刃 |
| 適用機種 | 電気ドリル |
| 穴あけ可能な材の厚み | 片側：25mm 両側：50mm |
| 穴あけ可能径 | バー120mm装着時：30mm～120mm ロングバー200mm装着時：30mm～200mm ロングバー300mm装着時：30mm～300mm |
| 適正回転数 | バー120mm装着時：1,500回転/分以下 ロングバー200mm装着時：600回転/分以下 ロングバー300mm装着時：600回転/分以下 |
| 軸マークの見方 |  ：三本溝 |
 注意事項 |
|
サイズ
軸径：d / 単位（mm）
| 品番 | 呼称 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 36T | セット | 30X120 |
10 |
8,000円 | 4962660366000 |
| 36TL | ロングバー付セット | 30X200 | 10 |
8,200円 | 4962660366208 |
小箱：6入
交換パーツ
超硬替刃
| 品番 | 内容 | 価格（税抜） | JANコード |
|---|---|---|---|
| 36T-K | 2枚1組 | 2,400円 | 4962660366017 |
小箱：6入
※超硬ワンタッチ自在錐と超硬アジャスト自在錐の超硬替刃と共用です

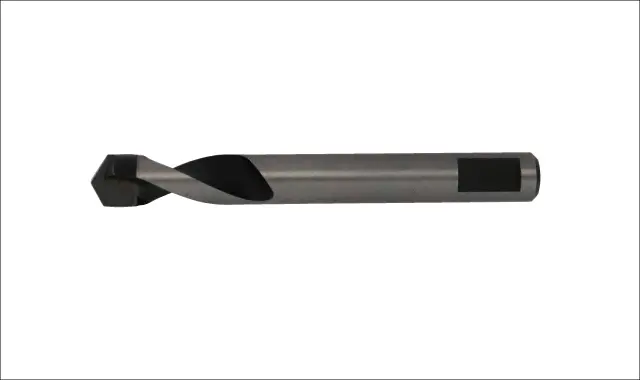

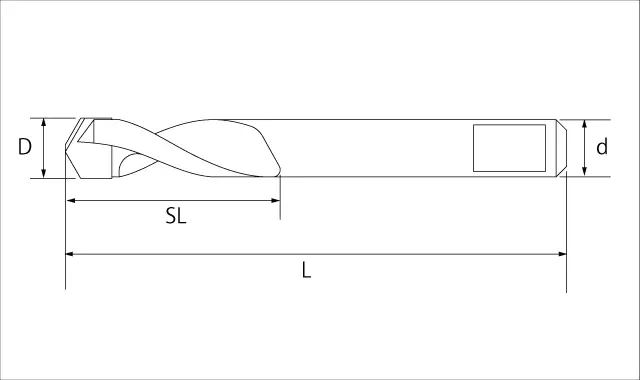

センタードリル
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 36T-CD | 8 | 70 | 30 | 8 | 1,740円 | 4962660366024 |
※超硬ワンタッチ自在錐のセンタードリルと共用です

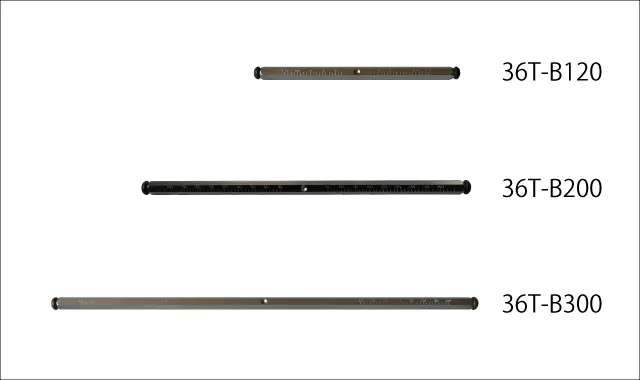

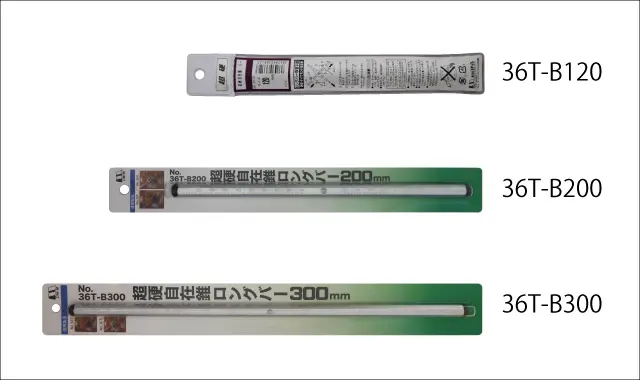

バー・ロングバー
単位（mm）
| 品番 | 呼称 | サイズ | バー太さ | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 36T-B120 | バ－ | 120 | 9 | 1,170円 | 4962660366123 |
| 36T-B200 | ロングバー | 200 | 9 | 1,470円 | 4962660366222 |
| 36T-B300 | ロングバー | 300 | 9 | 2,340円 | 4962660366307 |
※No.36T・36TL 超硬自在錐専用です。他の自在錐との共用はできません
その他
単位（mm）
| 品番 | 呼称 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 36T-OP1 | センタードリル止めネジ | 8X8 | 90円 | - |

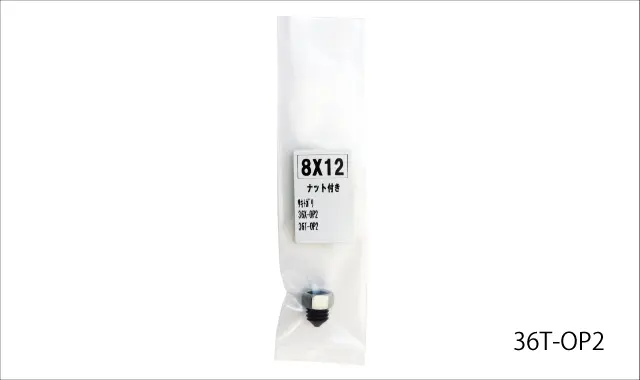

| 36T-OP2 | バー止めネジ | 8X12 | 130円 | - |

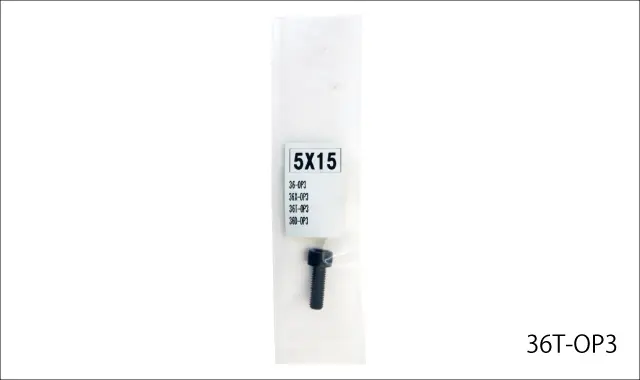

| 36T-OP3 | ホルダー止めネジ（1ケ） | 5X15 | 90円 | - |

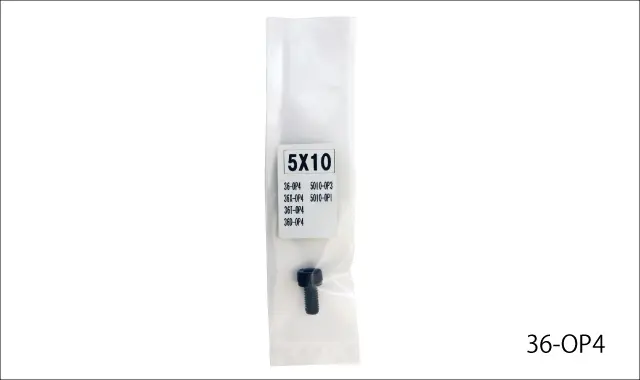

| 36T-OP4 | 替刃止めネジ（1ケ） | 5X10 | 90円 | - |

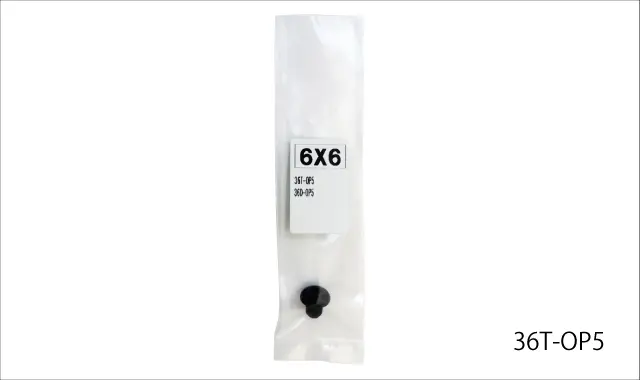

| 36T-OP5 | 安全ストッパー（1ケ） | 6X6 | 70円 | - |

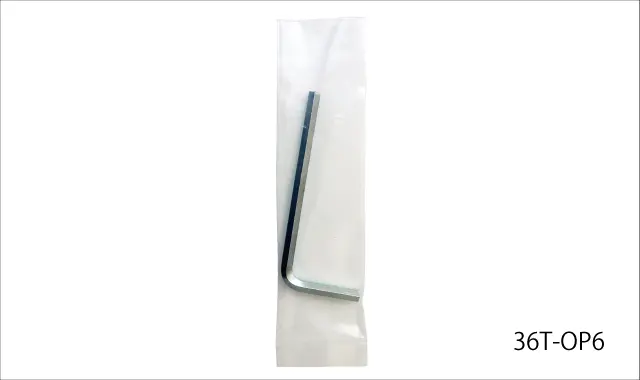

| 36T-OP6 | 六角レンチ | 4 | 180円 | - |

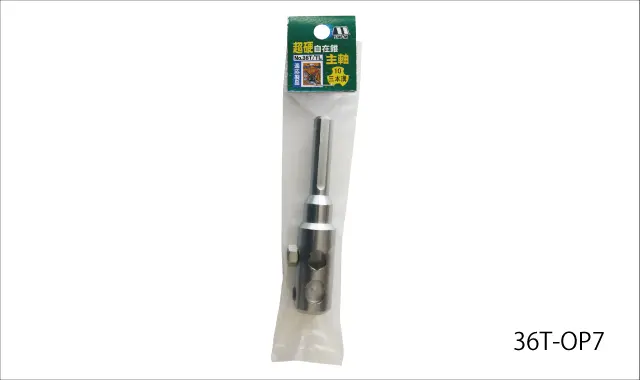

| 36T-OP7 | 主軸 ※1 | - | 2,890円 | 4962660366062 |

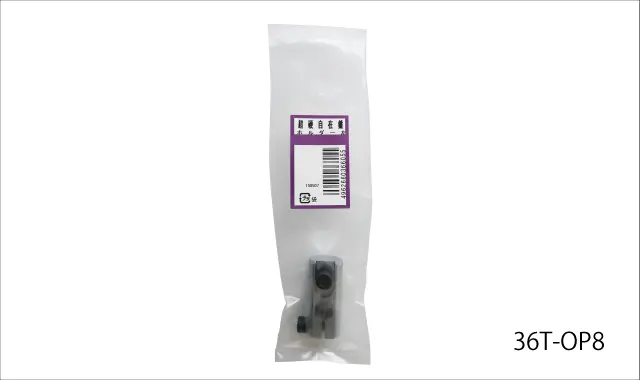

| 36T-OP8 | ホルダー左（替刃なし）※2 | - | 1,170円 | 4962660366055 |
| 36T-OP9 | ホルダー右（替刃なし）※2 | - | 1,170円 | 4962660366048 |
※1 主軸（36T-OP7）にはセンタードリル止めネジ（36T-OP1）、バー止めネジ（36T-OP2）がセットされています
※2 ホルダー（36T-OP8・36T-OP9）にはホルダー止めネジ（36T-OP3）、替刃止めネジ（36T-OP4）がセットされています
豆知識

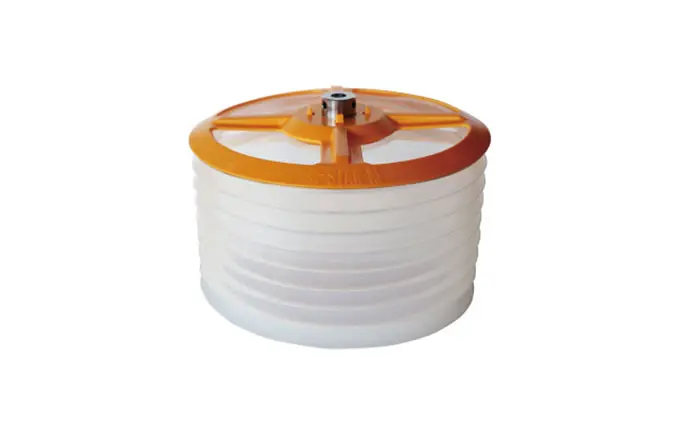

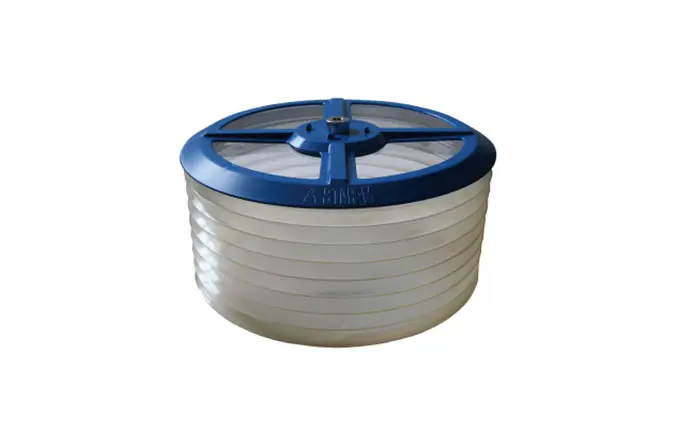

- あんぜんカバーをセットすれば、安全面もバッチリ
- キッチンパネルへの穴あけも可能ですが、貫通する時には回転数を落として力を抜いて穴あけを行ってください。勢いがあり過ぎると貫通時に衝撃で材が割れてしまう場合があります
- センタードリルやバーを交換する時にはナットを緩めてから（写真参照）
センタードリルやバーの交換時は・・・
センタードリルやバーを交換する際は、ナットを緩めてからネジを緩めます
よくある質問
- 他の自在錐シリーズのロングバーはセットできますか？
- ロングバーは互換性がありませんので、それぞれ専用のものをお使いください。
- ボール盤で使用できますか？
- 超硬自在錐はセンタードリルが先ネジタイプではありませんのでご使用いただけます。自在錐シリーズに限らず、先ネジタイプのものをボール盤で使用すると材を持ち上げてしまう恐れがあり危険です。 ボール盤でご使用いただく場合は先ネジタイプではないものをご使用ください。
- 替刃をつける時、どの向きにつけたらよいかわかりません
- 替刃には刻印が印字してあります。超硬自在錐をセンタードリル止めネジが上になるようにして置き、替刃の外刃・内刃をそれぞれ印字面が右になるようにセットします。
- サイズはどこで合わせたらよいですか？
- ホルダーの内側をバーのメモリに合わせてください
動画
※映像では回転時に本体の湾曲や逆方向への回転が見られますが、実際にはそのような現象は起こりません
