No.37 金工用自在錐

鉄・ステンレス(SUS430)・アルミ等への穴あけに

特 長

  • 一台で径30mm〜130mmまでの穴あけが可能です
  • サイズ合わせには六角レンチを使用します
  • 刃はコバルトハイス鋼採用で高能率加工・耐摩耗性に優れており、替刃式となっています

仕様

適用材と最大穴あけ可能厚さ 適用機種
鉄:2.3mm
ステンレス(SUS430):2.0mm
アルミ:5.0mm
FRP:3.0mm
硬質塩ビ:3.0mm
ボール盤
適正回転数 材質
40mm以下:500回転/分以下
70mm以下:350回転/分以下
130mm以下:110回転/分以下
本体:普通鋼
センタードリル:ハイス鋼
替刃:コバルトハイス鋼
穴あけ可能範囲 軸マークの見方
穴径30mm〜130mm
注意事項
  • ボール盤以外ではご使用にならないでください
  • 金属等の穴あけは、必ず切削油等を塗布しながらご使用ください
  • バー止めネジのゴムワッシャーは必ずセットした状態でご使用ください

サイズ

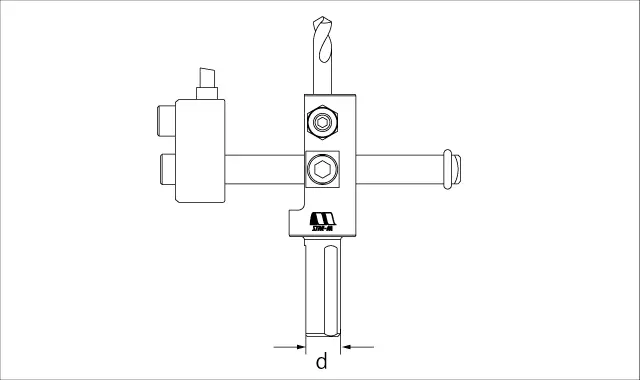

  • 金工用自在錐 寸法図

  • 単位(mm)

品番 名称 サイズ 軸径 価格(税抜) JAN
37 セット 30×130 12 6,380円 500909

●小箱:6セット入 ●JANコード下6桁のみ表示(4962660)

部品・パーツ等

※写真をクリックすると拡大します。閉じるにはEscキーを押すか、画面左下の×をクリックしてください。

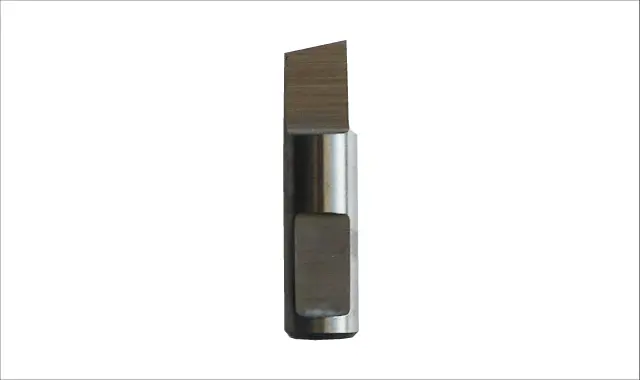

替刃

  • 金工用自在錐替刃 寸法図

品番 名称 内容 価格(税抜) JAN
37-K 替刃(コバルトハイス鋼) 1枚 2,800円 500916

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

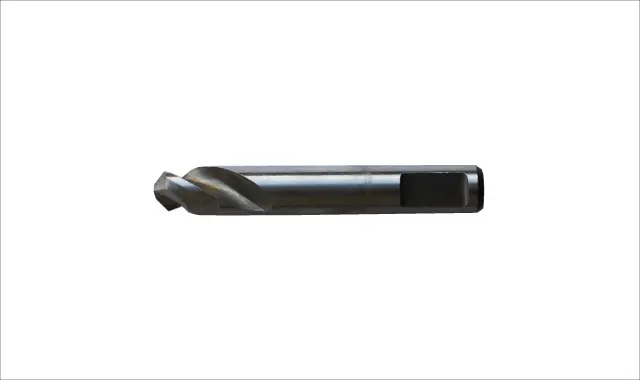

センタードリル

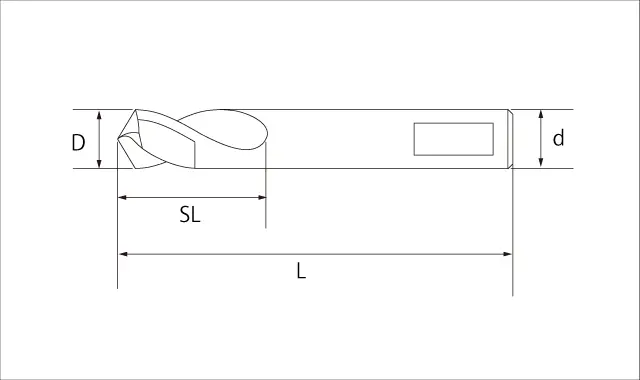

  • 金工用自在錐センタードリル 寸法図

  • サイズ:D
  • 全長:L
  • ネジ丈:SL
  • 軸径:d
  • 単位(mm)

品番  サイズ 全長  ネジ丈  軸径 価格(税抜) JAN
37-CD 6 40 15 6 1,100円 500923

 ●JANコード下6桁のみ表示(4962660)

バー

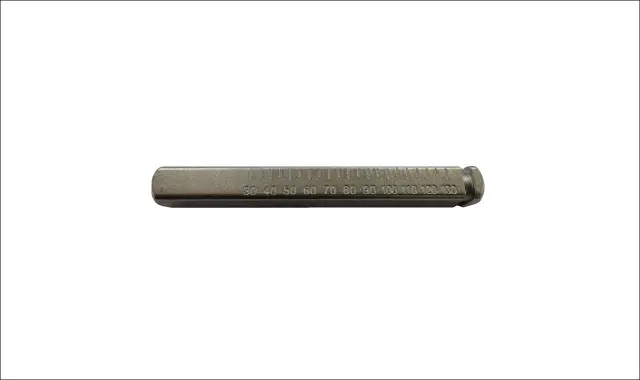

  • 自在錐ロングバー 寸法図

  • 単位(mm)

品番 サイズ 太さ 価格(税抜) JAN
37-B130 130 9.5 1,300円 500961

●JANコード下6桁のみ表示(4962660)

※バーには安全Oリングはセットされていません

その他部品・パーツ

  • 金工用自在錐 その他パーツ

  • 単位(mm)

品番 名称 サイズ 価格(税抜) JAN

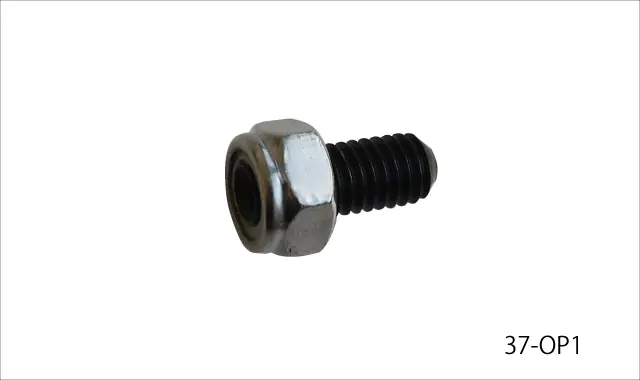

37-OP1 センタードリル止めネジ(ナイロンナット付) M6×16 96円 -

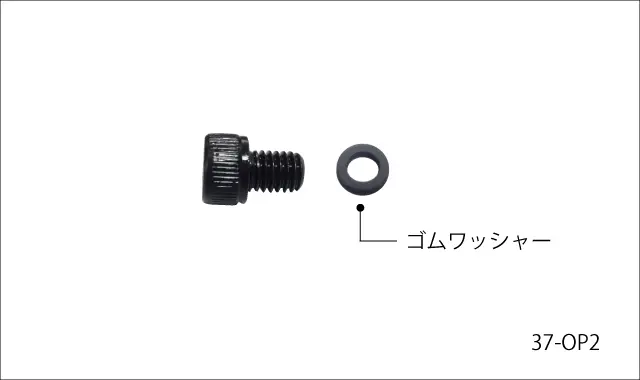

37-OP2 バー止めネジ(ゴムワッシャー付) M6×6 96円 -

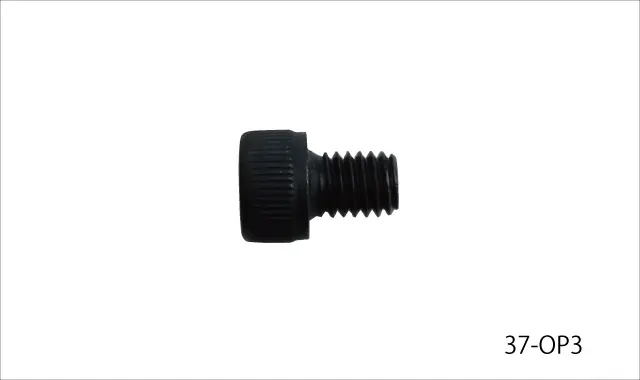

37-OP3 替刃止めネジ M6×8 72円 -

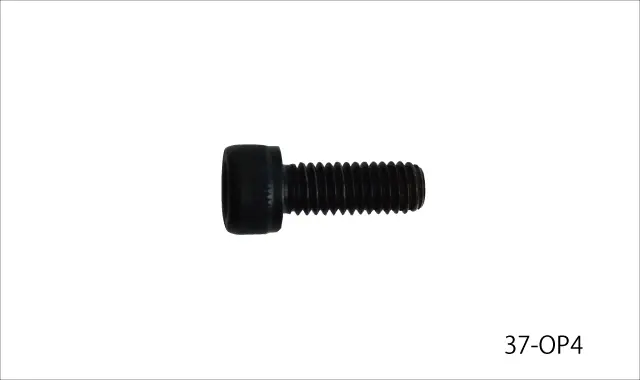

37-OP4 固定ネジ M6×6 72円 -

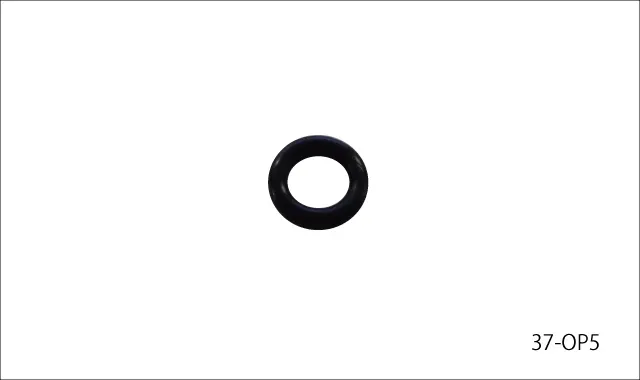

37-OP5 安全Oリング - 70円 -

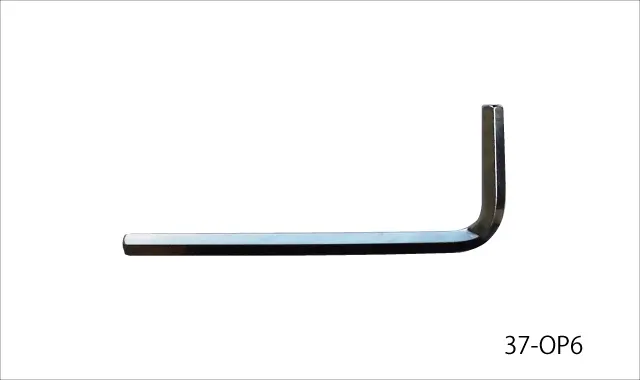

37-OP6 六角レンチ 5 144円 -

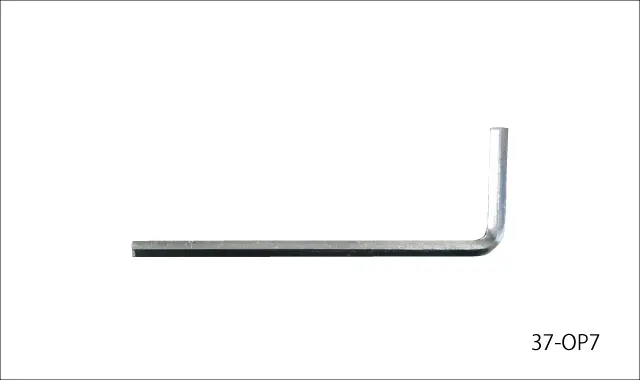

37-OP7 六角レンチ(センタードリル止めネジ用) 3 144円 -

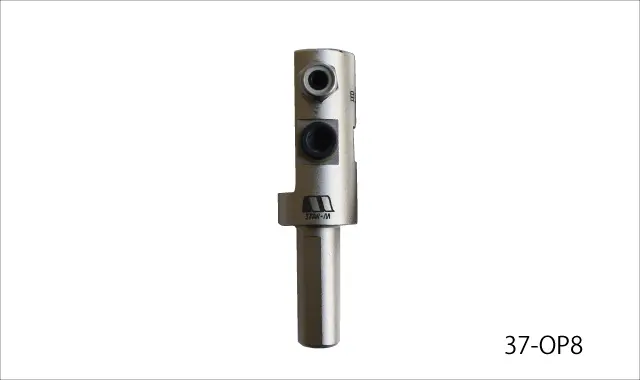

37-OP8 主軸 - 3,000円 500947

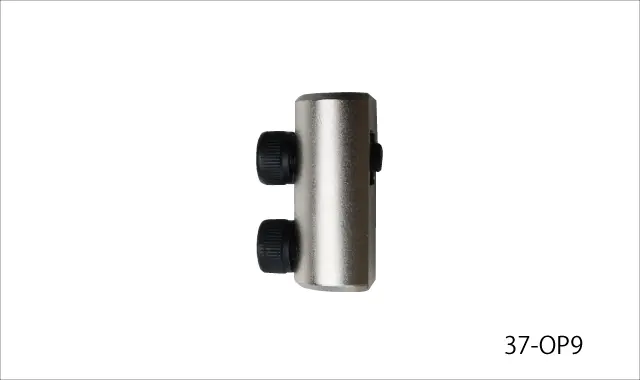

37-OP9 ホルダー(替刃なし) - 1,800円 500954

●JANコード下6桁のみ表示(4962660)

※主軸にはセンタードリル止めネジ(37-OP1)、バー止めネジ(38-OP2)がセットされています

※ホルダーには固定ネジ(37-OP4)、替刃止めネジ(37-OP3)がセットされています

Q&A

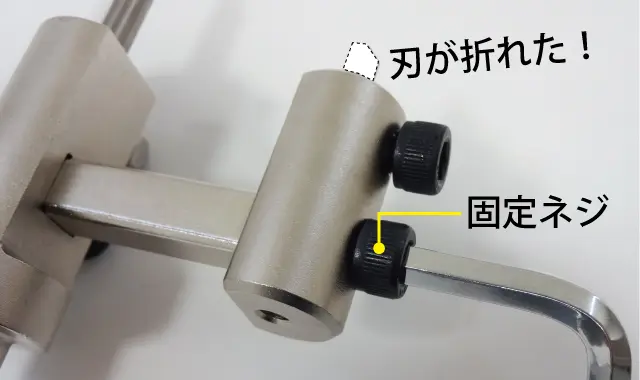

  1. 1. 替刃がホルダーの所で折れてしまって抜けません
    ホルダーの底に穴があいています。ホルダーをバーから外し、棒状のもので底から折れた替刃を押し上げてください。替刃の交換が出来ましたら元の状態に組み直してください。この時ネジはしっかりと締めてください。
    ※写真はわかりやすいように素手で行っていますが、手袋等をして作業を行ってください。

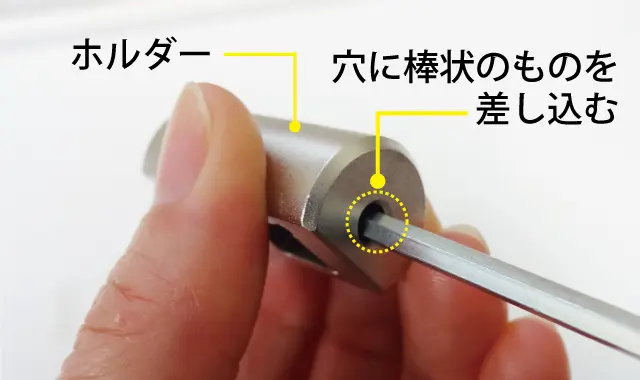

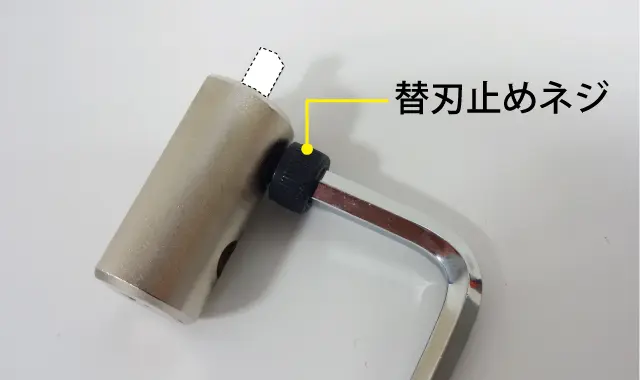

    @六角レンチ5mmで 固定ネジを緩める Aホルダーをバーから抜き、六角レンチ5mmで替刃止めネジを緩める Bホルダーの底の穴に鉄の棒状のもの(太さ3mm程度)を差し込み、ホルダー内に残った替刃を押し上げる
    固定ネジを緩める 替刃止めネジを緩める ホルダーをバーから抜く
  2. 2. バー止めネジのゴムワッシャーを紛失してしまいました。ゴムワッシャーを自分で作ったり、バー止めネジをスプリングワッシャーに変更しても大丈夫ですか?
    本体の破損や、作業中の緩みにつながり危険ですので、その場合は 37-OP2バー止めネジ(ゴムワッシャー付)をご購入ください。

補助資料

自在錐・ワンタッチ自在錐シリーズ一覧 (PDF)

自在錐・ワンタッチ自在錐シリーズ一覧
自在錐・ワンタッチ自在錐シリーズ一覧

穴あけ検証結果

  • 使用機種:ボール盤
  • 回転数:106回転/分
  • 穴径:130mm

材料 ステンレス
 SS400 SUS430 SUS304
厚さ t1.6 t2.3 t0.8 t1.0 t2.0 t0.8
●:可 / ×:不可 ×

材料 アルミ 硬質塩ビ アクリル FRP
厚さ t2.0 t5.0 t3.0 t2.0 t3.0
●:可 / ×:不可 ×

使用方法・使用例

◎穴あけサイズのセット方法
バー止めネジを緩める 目盛を合わせる バー止めネジをしっかりと締め付ける
@バー止めネジを六角レンチ5mmで緩める A目盛位置を確認しながらあけたいサイズにセットする Bバー止めネジを六角レンチ5mmでしっかりと締め付ける

製品パンフレット(PDF)

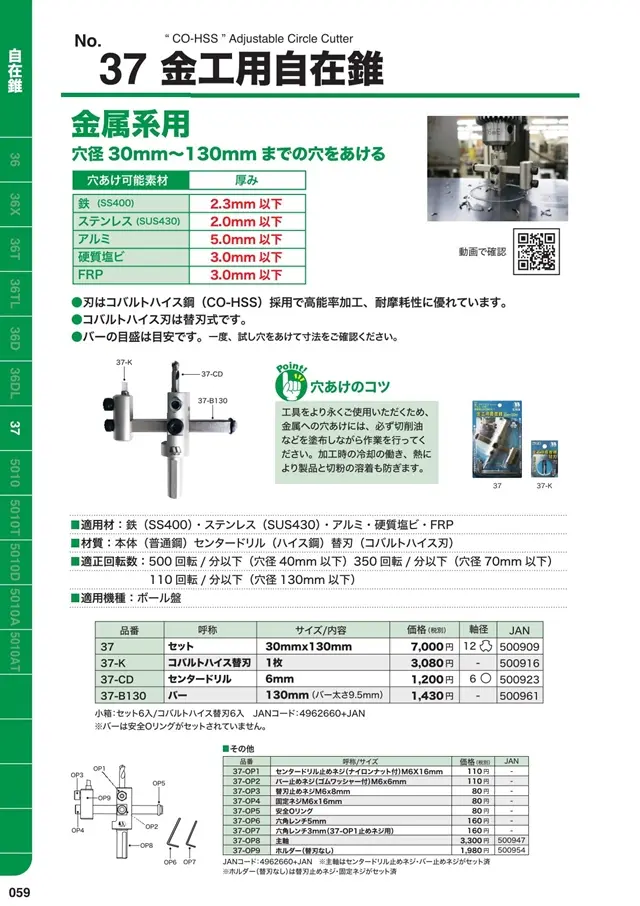

  • 金工用自在錐 製品カタログ
