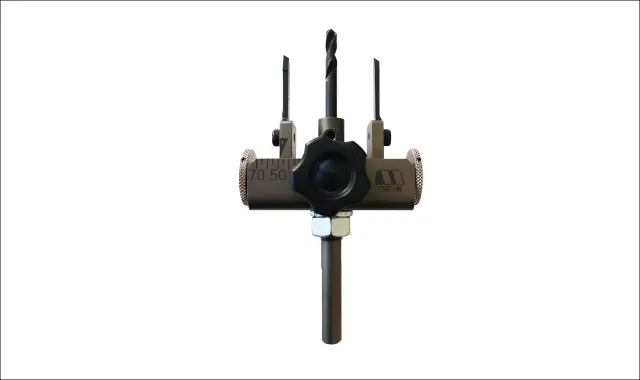

No.5010A アジャスト自在錐

壁際近くやダウンライト75mmの穴あけに対応 サイズ合わせ工具不要

特 長

  • 一台で径25〜75mmまでの穴あけが可能です
  • 構造用合板28mm厚にも一発で穴あけが可能です
  • 両刃タイプでバランスよくスピーディーな穴あけが行えます
  • サイズ合わせは黒いハンドル(2ヶ所)を緩めて、調整ハンドルを回転させてサイズを合わせるだけなので工具不要
  • 小径自在錐の後継品。ダウンライト(LED)埋め込み穴75mm、配管用の穴あけにも対応

仕様

適用材 適用機種
一般木材・構造用合板28mm厚・石膏ボード 電気ドリル
適正回転数 材質
1,500回転/分以下 本体:普通鋼
センタードリル:ハイス鋼
替刃:ハイス刃
穴あけ可能範囲 軸マークの見方
穴径:25mm〜75mm
穴あけ深さ:片側30mm 両側60mm
注意事項
  • ハンマードリル、インパクトドライバ用ドリルチャックでのご使用はおやめ下さい
  • 潤滑剤を使用する場合は乾式タイプをご使用ください

サイズ

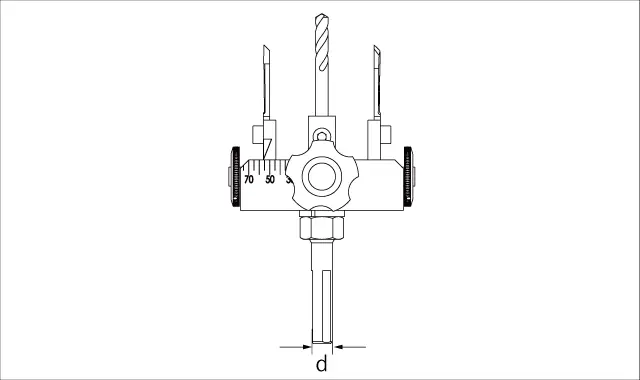

  • アジャスト自在錐 寸法図

  • 単位(mm)

品番 名称 サイズ 軸径 価格(税抜) JAN
5010A セット 25×75 10 8,980円 500602

●小箱:3セット入 ●JANコード下6桁のみ表示(4962660)

部品・パーツ等

※写真をクリックすると拡大します。閉じるにはEscキーを押すか、画面左下の×をクリックしてください

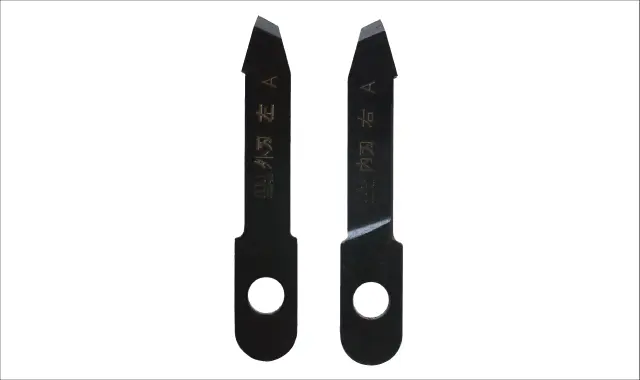

替刃

  • アジャスト自在錐替刃 寸法図

品番 名称 内容 価格(税抜) JAN
5010A-K ハイス替刃 2枚1組 1,200円 500619

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

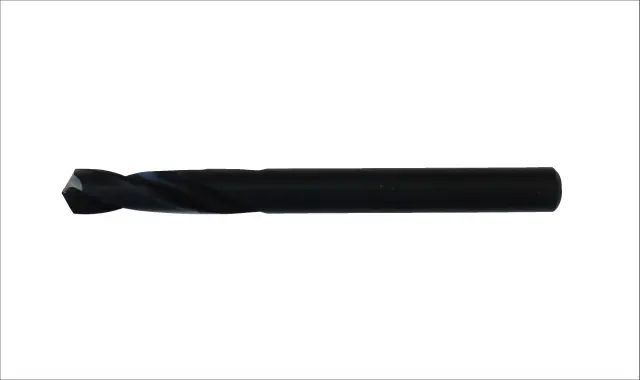

センタードリル

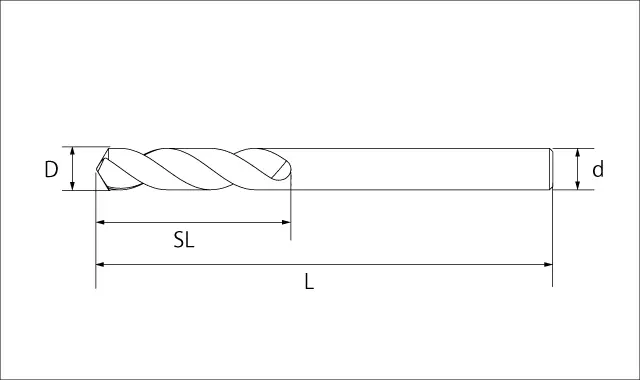

  • アジャスト自在錐センタードリル 寸法図

  • サイズ:D
  • 全長:L
  • ネジ丈:SL
  • 軸径:d
  • / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JAN
5010A-CD 6 66 28 6 900円 500626

●JANコード下6桁のみ表示(4962660)

※5010A-CDは No.5010AT 超硬アジャスト自在錐のセンタードリルと共用です

その他部品等

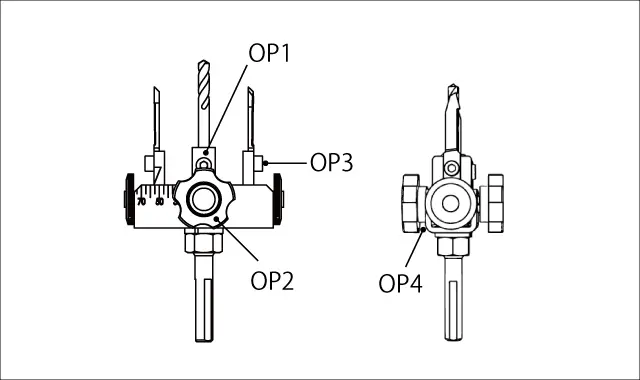

  • アジャスト自在錐 その他パーツ

  • 単位(mm)

品番 呼称 サイズ 価格(税抜)
5010A-OP1 センタードリル止めネジ M5×5 72円

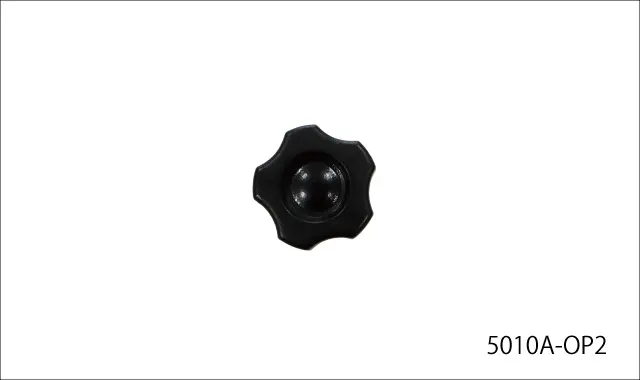

5010A-OP2 黒ハンドル(1ヶ) - 150円

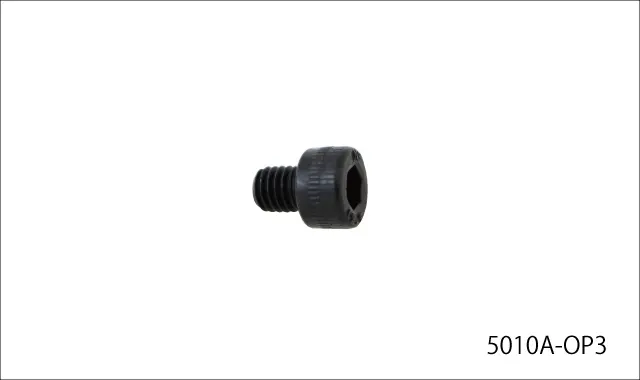

5010A-OP3 替刃止めネジ(1ヶ) M5×5 72円

 ●JANコード下6桁のみ表示(4962660)

ちょこっと便利な豆知識

  • ネジ精度を調整し、塵芥の付着による動作不良を最小限に抑えています。万が一、動きが悪くなった場合はブロワなどで除去してください
  • あんぜんカバー(5006A)にセットして使用すると、安全面もバッチリ!安定した穴あけも可能です

Q&A

  1. 1. 黒ハンドルを締め付けた後、ホルダー部分が少しあそび(がたつき)があるのですが大丈夫ですか?
    ホルダー部分のあそびに関してはご使用に問題はございません。
  2. 2. 修理はできますか?
    製品の状態を確認させていただいてから、修理の可否をご連絡させていただく形になります。

補助資料

製品パンフレット(PDF)

  • アジャスト自在錐 製品カタログ

使用方法・使用例

 ◎サイズ合わせの方法
黒ハンドルを緩める 調整ハンドルを回す

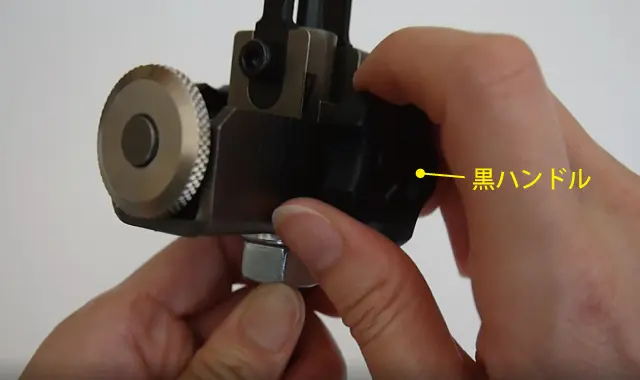

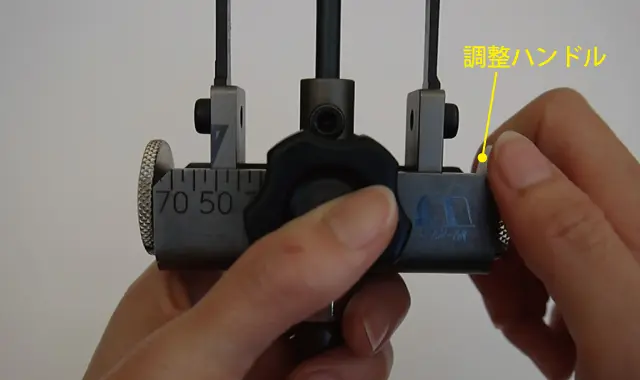

@黒ハンドルを2ヶ所とも緩めます Aどちらか片方の調整ハンドルを回転させサイズを合わせます
サイズを合わせる 黒ハンドルを締め付ける

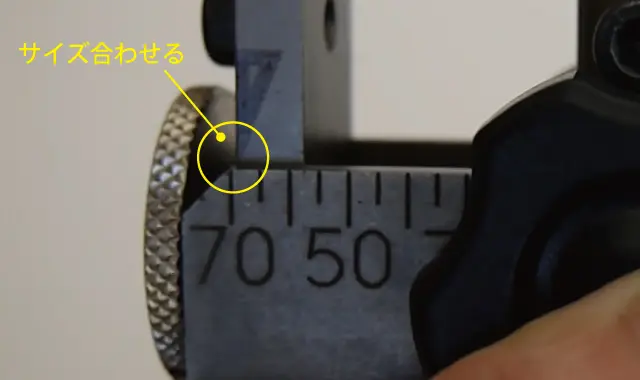

B印の先端を目盛に合わせます(写真は50mmにセットした状態)
※目盛は目安
Cサイズ合わせが出来たら、黒ハンドルを2ヶ所ともしっかりと締め付けます

自在錐・ワンタッチ自在錐シリーズ一覧 (PDF)

自在錐シリーズ一覧
自在錐シリーズ一覧

お客さまの声

お客様の声 キレイに穴をあけることが出来た。サイズ調整が楽に出来、早く作業が出来た。(兵庫県 Wさま)
早くて確実に穴あけができます。(埼玉県 Hさま)
