No.501 超硬皿取錐/ Adjustable Countersink with Carbide-Tipped

超硬皿取錐
超硬皿取錐包装
超硬皿取錐使用例
超硬皿取錐
超硬皿取錐包装
超硬皿取錐使用例
用途 USE

木工・鉄工ドリルをセットすれば、皿取・埋め込み穴加工が可能

特長 FEATURES

仕様

適用材 一般木材・軽金属(ステンレス不可)
材質 普通鋼・超硬チップ付
取付け可能先端工具径 3.0mm~7.2mm
注意事項注意事項
  • ハンマードリルでのご使用は避けてください
  • センター錐が被削材を貫通後、皿取部分に強い衝撃が加わると超硬チップが欠ける恐れがありますのでご注意ください
  • 被削材によっては皿取加工時にインパクトがかかり過ぎると超硬チップが欠ける場合がありますのでご注意ください

サイズ

超硬皿取錐
品番 取付け可能先端工具径 価格(税抜) JANコード
501 3.0mm~7.2mm 4,800円 4962660905018

小箱:10入
※内錐はセットされていません

補助資料

錐をセットした際の目安寸法表

例えば、3mmの内錐をセットした場合、皿取径は11mmとなります

内錐径×皿取径 3.0X11.0 3.5X11.5 4.0X12.0 4.5X12.5 5.0X13.0
5.5X13.5 6.0X14.0 6.5X15.0 7.2X16.0

使用方法

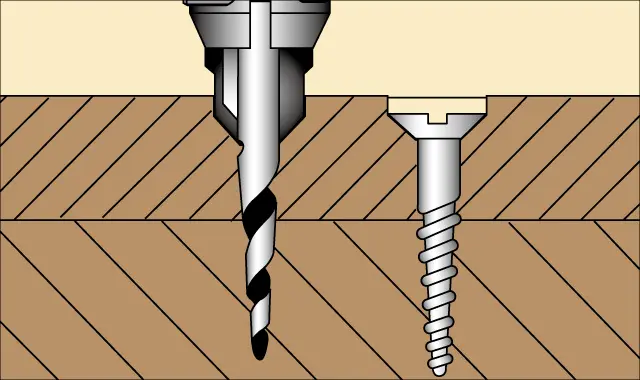

下穴+皿取

下穴あけ+ビス頭がツラになる皿取加工


下穴+埋め込み穴

下穴あけ+深めの穴あけで木栓埋め込み穴加工

ドリルの取付け方法

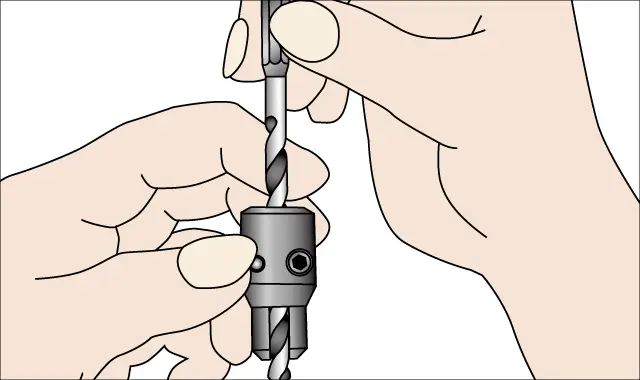

ドリルを通す

①ドリルを皿取錐に通す


深さを決める

②下穴の深さを決める


刃を合わせる

③皿取錐の刃をドリルのセンターに合わせる

ネジを締める

④止めネジを左右均等に締める

動画

データ・カタログ

カタログページ
超硬皿取錐カタログ
製品画像データ
