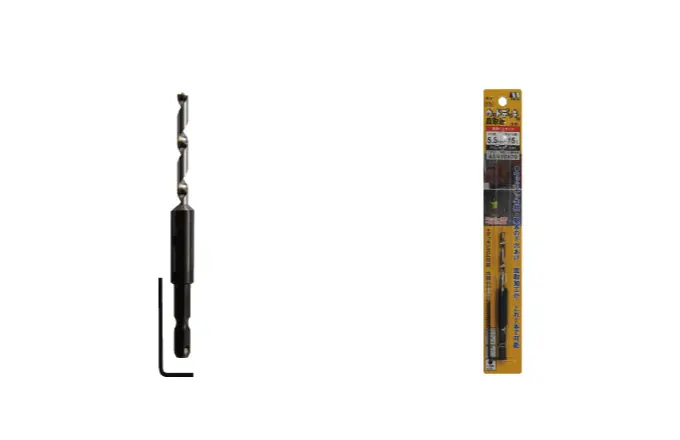

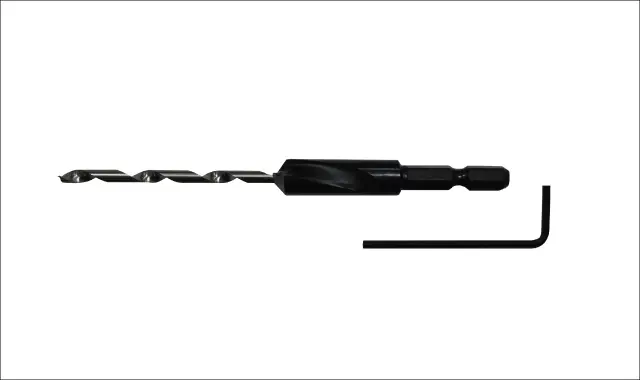

No.58XW ウッドデッキ用皿取錐

デッキ材への下穴あけと皿取が1本で行える

特 長

  • 下穴あけと皿取加工が一度の作業で行えます
  • 皿を取ることでビス頭がきれいにおさまります
  • 皿取角度は90度です

仕様

適用材 適用機種
ウッドデッキ材 インパクトドライバ
電気ドリル
適正回転数 材質
3,000回転/分以下 ハイス鋼
研磨 軸マークの見方
-

サイズ

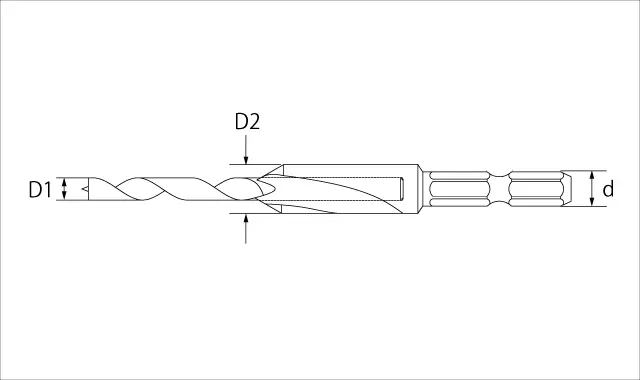

  • ウッドデッキ用皿取錐 寸法図

3.5×10タイプ

  • 適用ビスサイズ:ネジ径×全長
  • サイズ:下穴A×皿取B×内錐全長
  • 軸径:d
  • / 単位(mm)

品番 適用ビスサイズ(目安) サイズ (働き) 軸径 価格(税抜) JAN
58XW-3560 4.5×35L 3.5×10×60L (40) 6.35 3,220円 402609
58XW-3570 4.5×45L 3.5×10×70L (50) 3,220円 402708
58XW-3580 4.5×55L 3.5×10×80L (60) 3,220円 402807
58XW-3590 4.5×65L 3.5×10×90L (70) 3,270円 402906
58XW-35100 4.5×75L 3.5×10×100L (80) 3,270円 403002

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

※内錐全長は呼称です

4.5×10タイプ

  • 適用ビスサイズ:ネジ径×全長
  • サイズ:下穴A×皿取B×内錐全長
  • 軸径:d
  • / 単位(mm)

品番 適用ビスサイズ(目安) サイズ (働き) 軸径 価格(税抜) JAN
58XW-60 5.5×35L 4.5×10×60L (40) 6.35 3,280円 400049
58XW-70 5.5×45L 4.5×10×70L (50) 3,280円 400001
58XW-80 5.5×55L 4.5×10×80L (60) 3,280円 400018
58XW-90 5.5×65L 4.5×10×90L (70) 3,320円 400025
58XW-100 5.5×75L 4.5×10×100L (80) 3,320円 400032
58XW-115 5.5×90L 4.5×10×115L (95) 3,440円 400056

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

※内錐全長は呼称です

部品・パーツ等

※写真をクリックすると拡大します。閉じるにはEscキーを押すか、画面左下の×をクリックしてください。

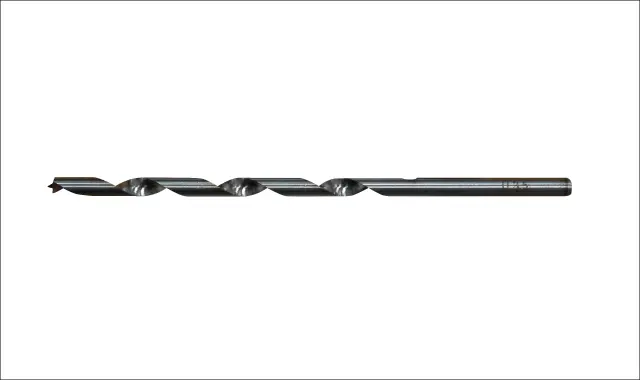

内錐(3.5×10用)

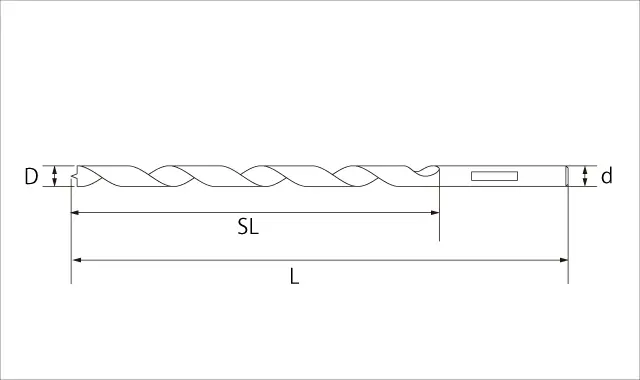

  • ウッドデッキ用皿取錐内錐 寸法図

  • サイズ:D×内錐全長(呼称)
  • 全長:L
  • 働き:SL
  • 軸径:d
  • / 単位(mm)

品番 サイズ 全長 働き 軸径 価格(税抜) JAN
58XW-CD3560 3.5×60L 70 40 3.5 850円 402067
58XW-CD3570 3.5×70L 80 50 3.5 850円 402074
58XW-CD3580 3.5×80L 90 60 3.5 850円 402081
58XW-CD3590 3.5×90L 100 70 3.5 900円 402098
58XW-CD35100 3.5×100L 110 80 3.5 900円 402104

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

内錐(4.5×10用)

  • ウッドデッキ用皿取錐内錐 寸法図

  • サイズ:D×内錐全長(呼称)
  • 全長:L
  • 働き:SL
  • 軸径:d
  • / 単位(mm)

品番 サイズ 全長 働き 軸径 価格(税抜) JAN
58XW-CD60 4.5×60L 70 40 4.5 850円 400155
58XW-CD70 4.5×70L 80 50 4.5 850円 400117
58XW-CD80 4.5×80L 90 60 4.5 850円 400124
58XW-CD90 4.5×90L 100 70 4.5 900円 400131
58XW-CD100 4.5×100L 110 80 4.5 900円 400148
58XW-CD115 4.5×115 125 95 4.5 1,010円 400162

●小箱:6入 ●JANコード下6桁のみ表示(4962660)

外錐(皿取)

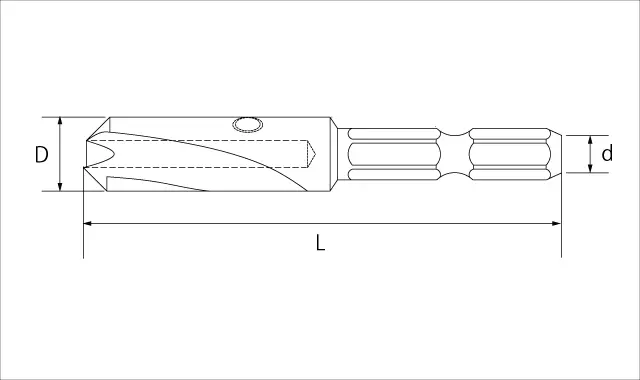

  • ウッドデッキ用皿取錐外錐 寸法図

  • サイズ:D
  • 全長:L
  • 軸径:d
  • / 単位(mm)

品番 サイズ 内錐サイズ 全長 埋め込み深さMAX 軸径 価格(税抜) JAN

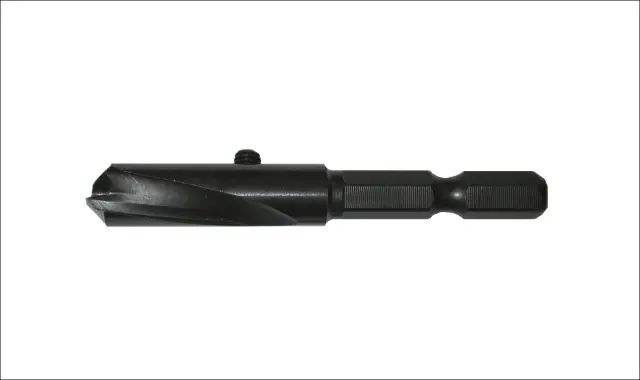

58X-OD100※ 10 3.5mm用 64 20 6.35 2,370円 381003
58XW-OD100 10 4.5mm用 2,430円 400100

●JANコード下6桁のみ表示(4962660)

※58X-OD100はNo.58Xハイス六角軸皿取錐10mmと共用です

ちょこっと便利な豆知識

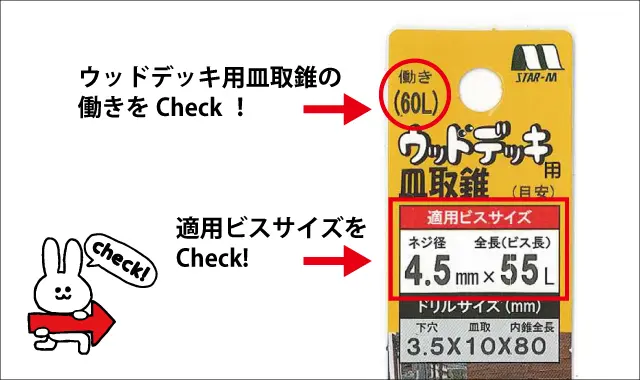

  • ウッドデッキ用皿取錐のサイズ選びのポイントです
    まず、お使いになられる適用ビスサイズをご確認ください。左図の「ここをチェック!」の□で囲んでいるところです。このビスに合うウッドデッキ用皿取錐を選ぶのですが、この場合はビスの全長は45Lとなっています。下穴の深さはウッドデッキ材(堅木)の場合はビス全長+5mmが目安となりますので50Lの下穴をあける必要があります。
    そこで次にチェックするのが○で囲んでいるところです。ここの働きというのがあけたい深さに該当します。4.5×45Lのビスの場合下穴が50L必要ですので働き50LでOKです。
    ウッドデッキ用皿取錐のサイズ 3.5×10×70Lの70Lは内錐全長(呼称)です。実寸ではありませんのでご注意ください。
    ウッドデッキ用皿取錐を選ぶ時はビスの全長とウッドデッキ用皿取錐の働きを基準にしてください。
    下穴のサイズはビスのネジ径より0.7mm〜1mm細めがおすすめです。

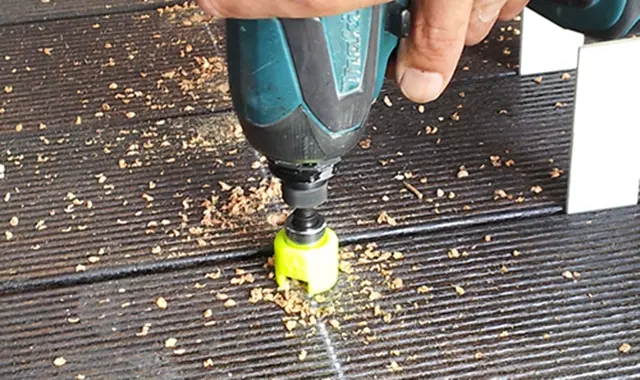

  • 「ドリルストッパー10mm」をセットすれば一定深さの皿取加工ができ、美しい仕上がりになります
    • ドリルストッパーセット
    • 一定深さの穴あけ

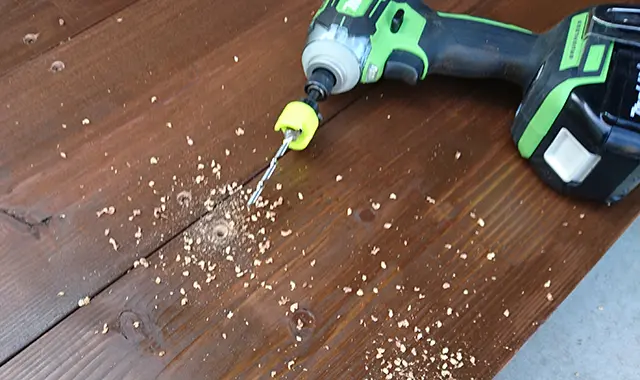

  • イペやボンゴシ、ウリンのような堅木でウッドデッキを製作する場合は下図ように下穴をあけることがポイントです。下穴をあけることで木の割れ等を防ぐことができます。 その際、下穴の深さにご注意ください。特に堅木の場合は「ウッドデッキビスより長めに下穴があいている状態」でウッドデッキビスを打ち込むのが理想的です。 ウッドデッキビスの長さよりも下穴の深さが短いと、ウッドデッキビスの先端部分が木にあたりヒビ割れてしまったり、 無理に打ち込もうとするとウッドデッキビスの首の部分に負荷がかかり「ポキツ」っと折れてしまう原因にもなります。 目安としてはウッドデッキビスの全長よりも5ミリ程深い働き(ラセン部分)の錐で下穴をあけてください。また下穴はウッドデッキビス径よりも0.7〜1ミリ程細い下穴をあけてください。
    • ウッドデッキビス

  • 規格外のサイズは別注にて製作を承っております(別注品について)

Q&A

  1. 1. ウッドデッキ用皿取錐の内錐を固定しているイモネジのサイズは?
    M4×3になります

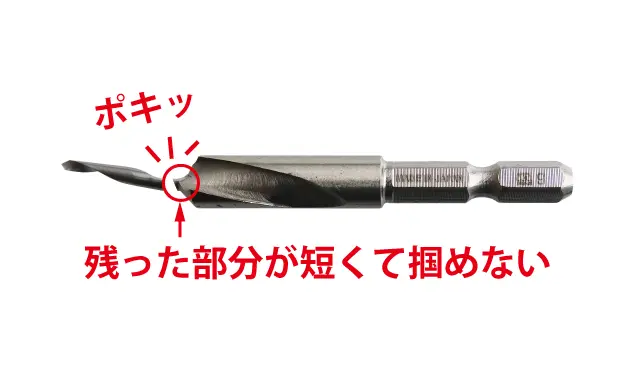

  2. 2. 内錐が折れてしまったのですが、先端が掴めないので抜けません。
    内錐が折れた場合は次の手順で抜くことができます。「普通鋼皿取錐」「ハイス六角軸皿取錐」「鉄工皿取錐」の内錐が折れてしまった場合も同様の手順で抜くことができます。
    内錐が折れた

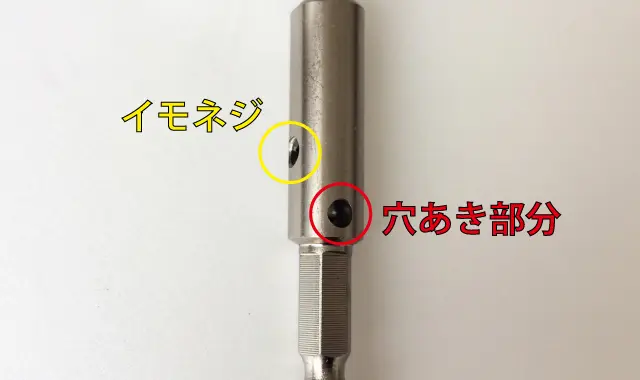

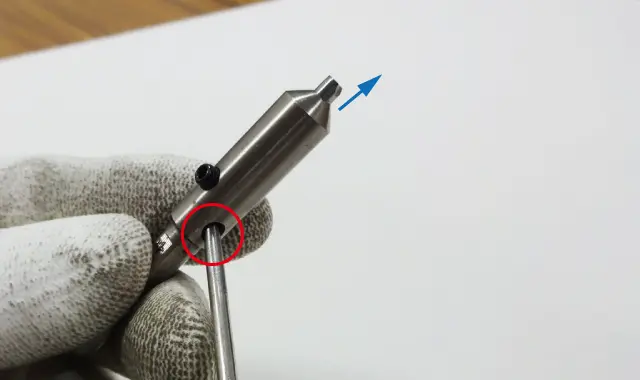

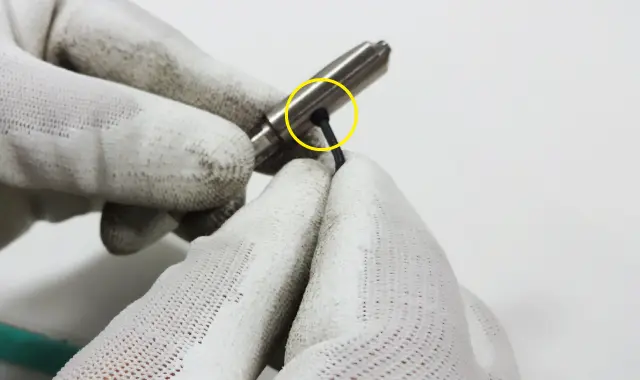

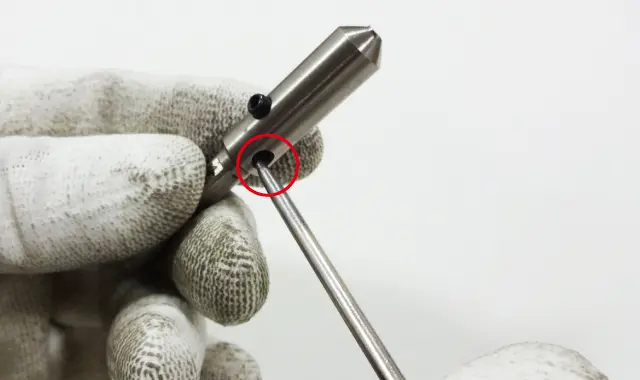

    @黄色は内錐を止めているイモネジ、青色は穴が開いています Aイモネジを六角レンチで緩めます B先端の細いものを穴に差込み、内錐の底をあげるように動かします
    イモネジの場所 イモネジを緩める 内錐の底をあげる

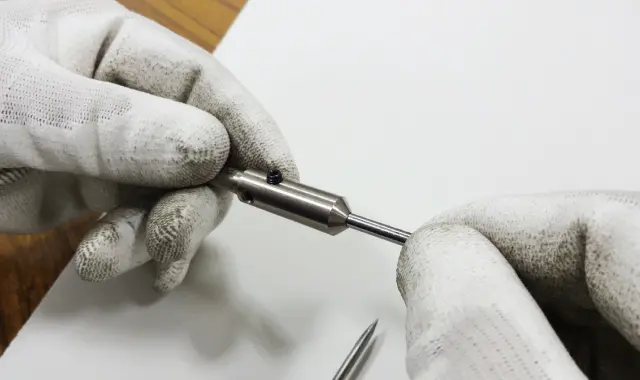

    C何度かBの作業を繰り返すと内錐が出てきます D内錐をつまんで引き抜きます E内錐が抜けました
    内錐が出てくる 引き抜く 抜けました

補助資料

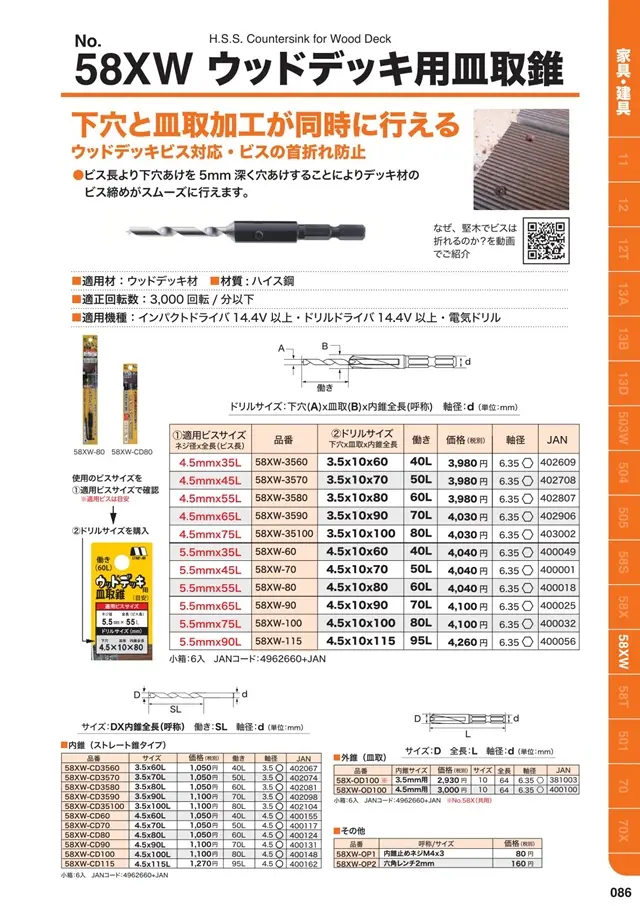

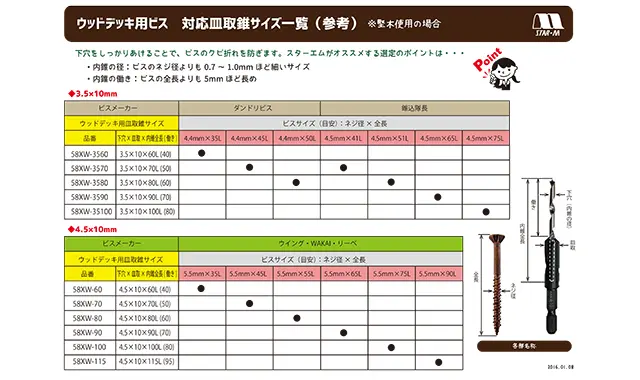

製品パンフレット(PDF) / ウッドデッキビス対応表

  • ウッドデッキ用皿取錐 製品パンフレット
  • ウッドデッキ用皿取錐 資料

使用方法・使用例

◎皿取錐の使い方(No.58S 普通鋼皿取錐、No.58Xハイス六角軸皿取錐も同様)
皿取錐の使い方 ビスで頭を隠す ビス頭をツライチ
