ネジ頭がつぶれてしまっても諦めない

No.5050 なめたビス抜き/ Screw Extractor Bit

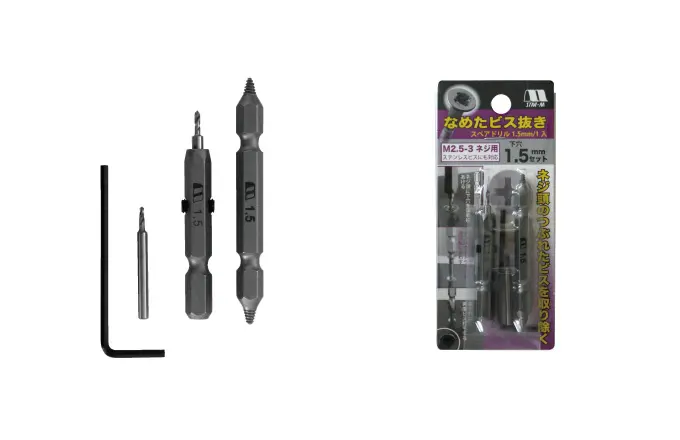

なめたビス抜き
なめたビス抜き包装
なめたビス抜き使用例
なめたビス抜き
なめたビス抜き包装
なめたビス抜き使用例
用途 USE

ネジ頭のつぶれた(なめた)ビスを抜く

特長 FEATURES

仕様

適用材 熱処理をしていないビス・ステンレスビス
材質 下穴ドリル:(内錐)コバルトハイス鋼+(六角軸)合金工具鋼
専用ビット:合金工具鋼
スペアドリル:コバルトハイス鋼
適用機種 インパクトドライバ14.4V以上
ドリルドライバ14.4V以上
適正回転数 3,000回転/分以下
軸マークの見方 六角軸:六角軸 丸軸:丸軸
注意事項注意事項
  • ネジ径に対応したサイズをご使用ください
  • 過度の負荷や摩耗により刃先が破損する場合がありますので、こまめに新しいスペアドリルと交換してください
  • タッピングビス・コーススレッドには使用しないでください

サイズ

なめたビス抜き

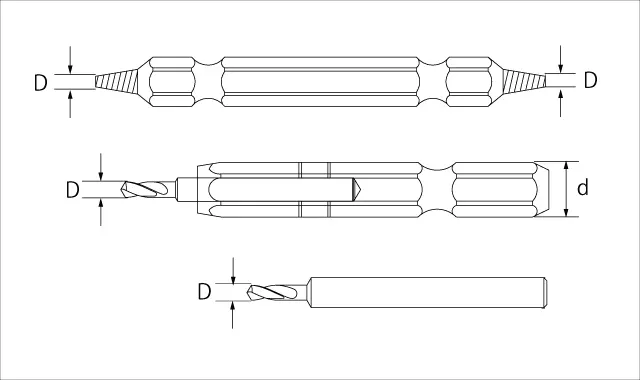

なめたビス抜き寸法

サイズ:D 軸径:d / 単位(mm)

品番 呼称 サイズ 軸径 目安ネジ径 価格(税抜) JANコード
5050-S015 1.5mmセット 1.5
6.35六角軸
M2.5~3 1,760円 4962660505119
5050-S020 2.0mmセット 2.0
6.35六角軸
M3.5~5 1,760円 4962660505126

小箱:6入
※セット内容:下穴ドリル・専用ビット・スペアドリル・六角レンチ

交換パーツ

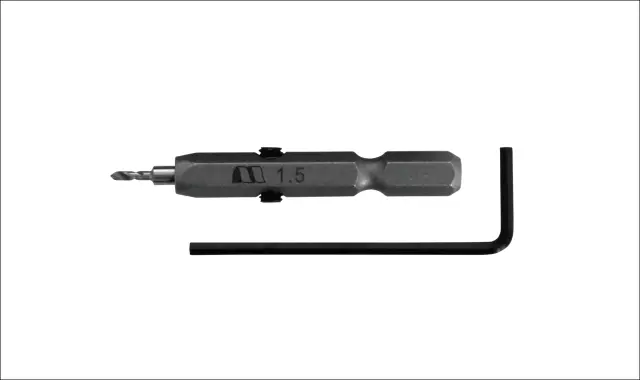

下穴ドリル

下穴ドリル

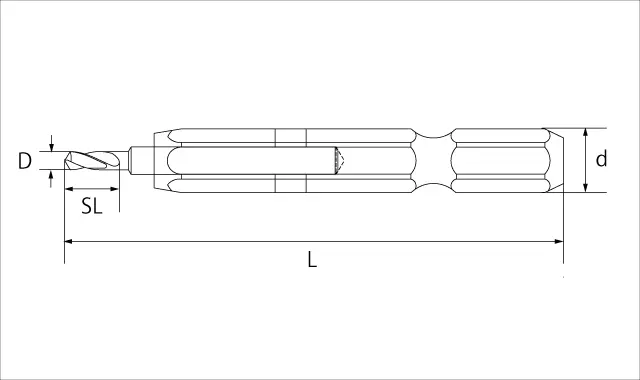

下穴ドリル寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
5050-A015 1.5 55 5
6.35六角軸
1,210円 4962660505133
5050-A020 2.0 55 5
6.35六角軸
1,210円 4962660505140

小箱:6入

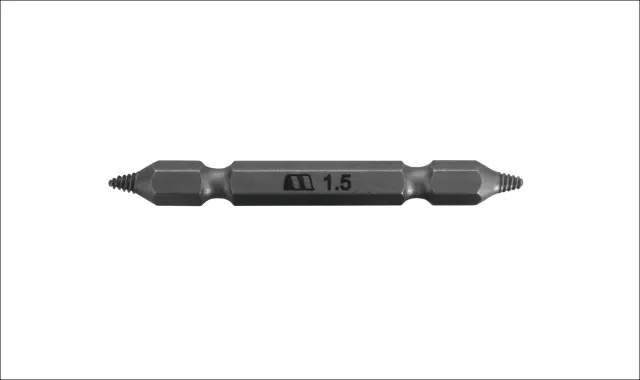

専用ビット

専用ビット

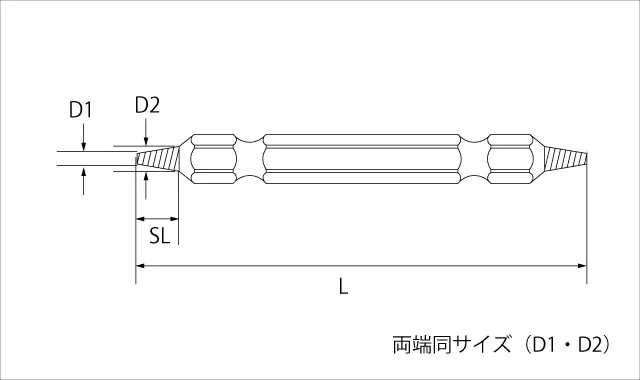

専用ビット寸法

サイズ1:D1 サイズ2:D2 全長:L ネジ丈:SL / 単位(mm)

品番 サイズ1 サイズ2 全長 ネジ丈 価格(税抜) JANコード
5050-B015 1.5 3.5 65 5 660円 4962660505164
5050-B020 2.0 3.5 65 5 660円 4962660505171

小箱:6入

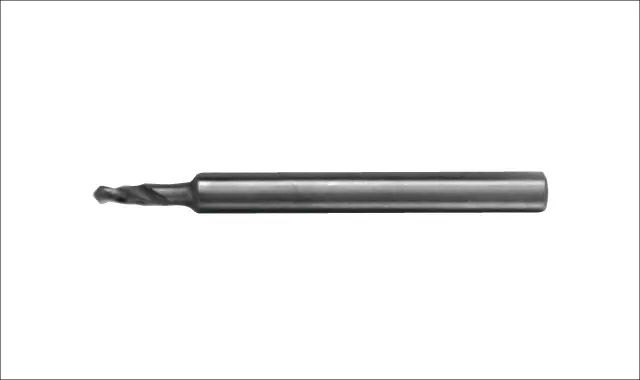

スペアドリル

スペアドリル

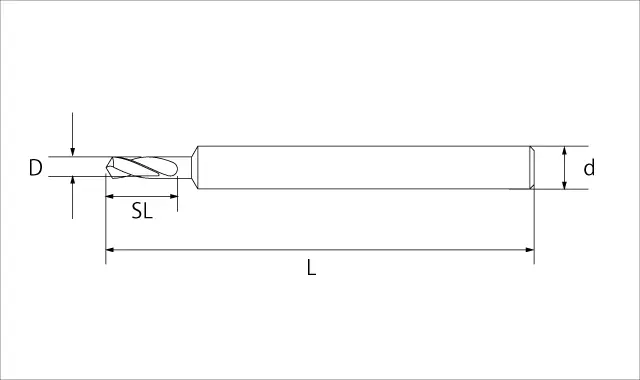

スペアドリル寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
5050-CD015 1.5 30 5
3丸軸
550円 4962660505188
5050-CD020 2.0 30 5
3丸軸
550円 4962660505195

小箱:6入

豆知識

補助資料

使用方法

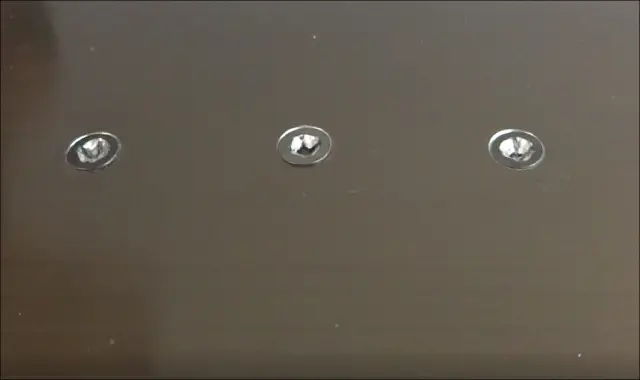

ネジ頭がつぶれた

①ネジ頭がつぶれてしまったビス

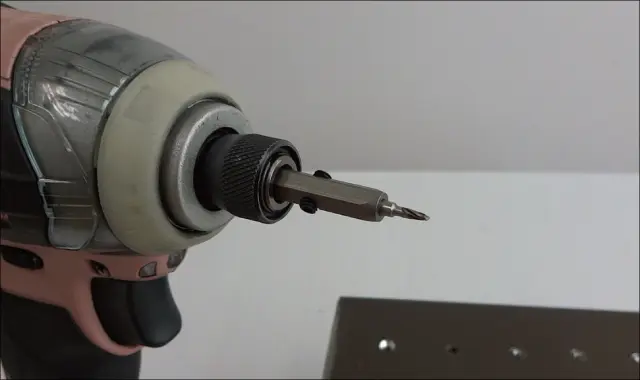

下穴ドリルをセット

②インパクトドライバに「下穴ドリル」をセットします。サイズはネジ径に対応したサイズをご使用ください

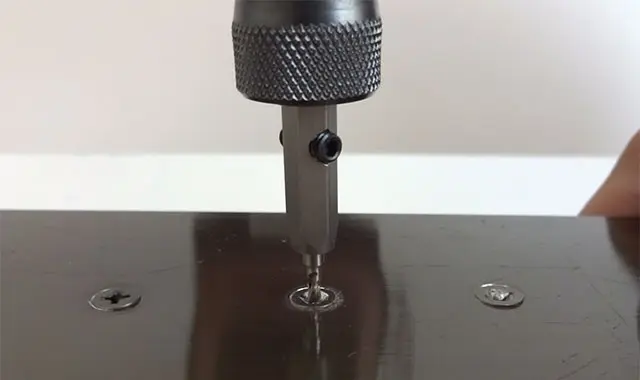

ネジ頭に穴をあける

③下穴ドリルでつぶれたネジ頭に真っ直ぐ深めに穴をあけます
※強く押し過ぎるとスペアドリルが折れる場合がありますのでご注意ください

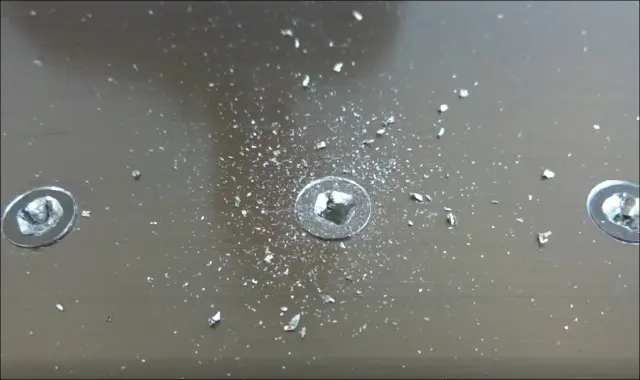

ネジ頭に穴があく

④つぶれたネジ頭に穴があきました

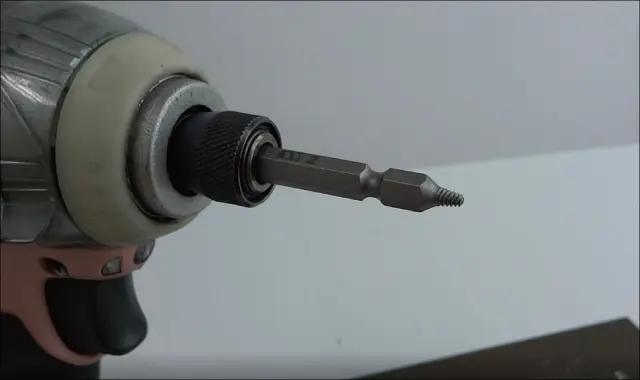

専用ビットをセット

⑤インパクトドライバに「専用ビット」をセットします


専用ビットでビスを抜く

⑥専用ビットのネジ部を下穴ドリルであけた穴の中に入れ、インパクトドライバを逆回転で回します

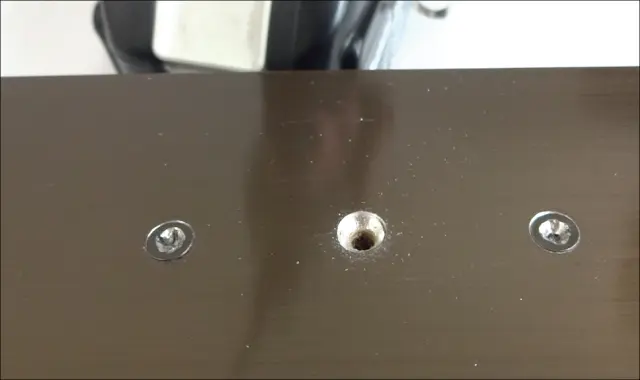

ビスが抜ける

⑦ビスが抜けました

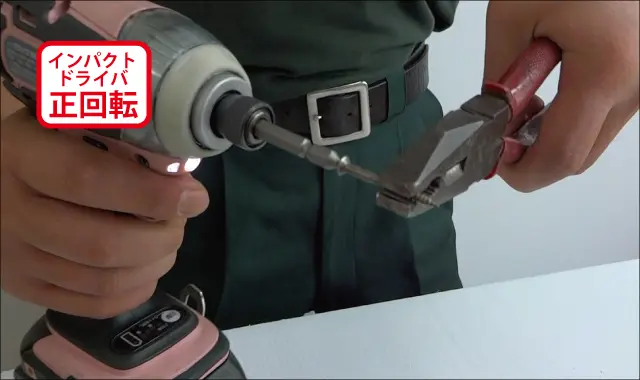

ビスを外す

⑧専用ビットから抜き取ったビスを外します。ペンチ等でビスをしっかりつかみ、インパクトドライバを正回転で回します

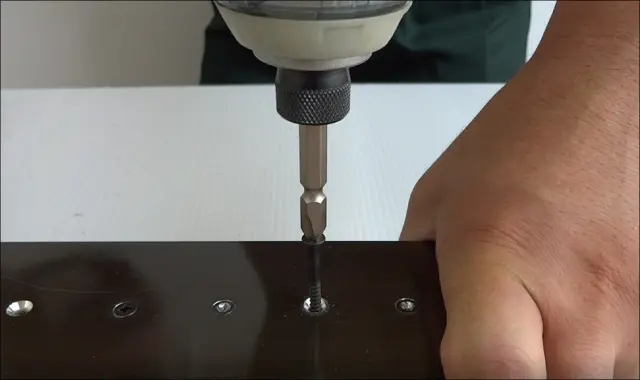

再度ビス打ち

⑨同じ箇所に再度ビス打ちを行います

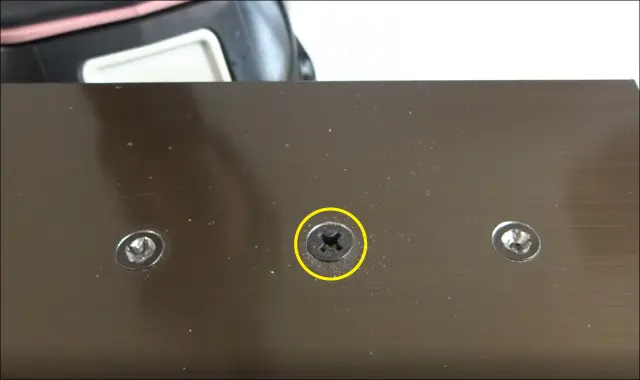

ビス締め完成

⑩ビス締め完成

動画

データ・カタログ

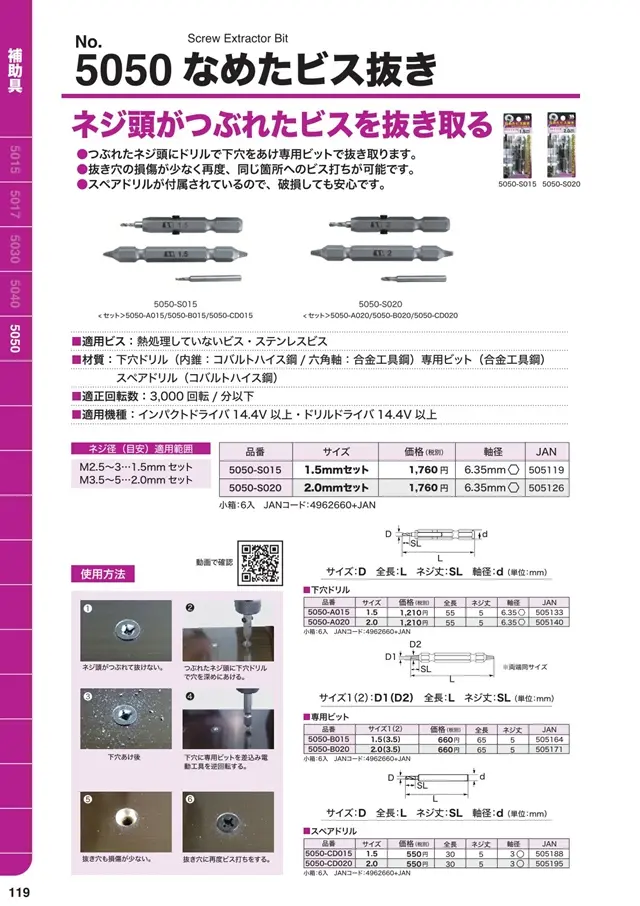

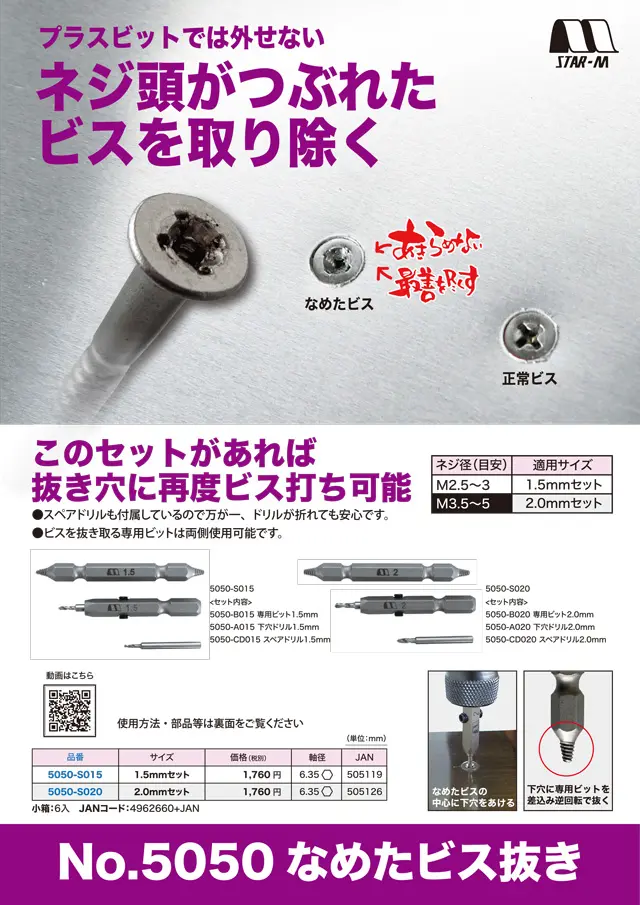

カタログページ
