垂直穴加工専用ドリルスタンド

No.50P ドリルスタンドPRO/ Drill Stand "PRO"

ドリルスタンドPRO
ドリルスタンドPRO包装
ドリルスタンドPRO使用例
ドリルスタンドPRO
ドリルスタンドPRO包装
ドリルスタンドPRO使用例
用途 USE

真っ直ぐにこだわった穴あけをサポート

特長 FEATURES

仕様

材質 普通鋼
適用機種 電気ドリル
取付け可能な先端工具サイズ サイズ:72mm以下
全長:500mm以下
軸径:1.5mm~13mm
ローラー稼働範囲 ドリル径9mm~30mm
※ドリル径31mm以上はローラー一式(OP10)を取り外してご使用ください
適正回転数 1,500回転/分以下
軸マークの見方 六角軸:六角軸

サイズ

ドリルスタンドPRO
ドリルスタンドPRO寸法

バー幅:a ベース内径:b 軸径:d / 単位(mm)

品番 バー幅 ベース内径 軸径 価格(税抜) JANコード
50P 104 75
13六角軸
41,800円 4962660500701

小箱:1入

交換パーツ

ドリルスタンドPRO各部名称
主軸
C型止め輪
スライドホルダー
ドリルチャック
チャックハンドル
Oリング
ストッパー
ストッパーネジ
ローラー径調整ネジ
ローラー・バー固定ネジ
スライドホルダー固定ネジ
バー・ベース固定ネジ
品番 名称 価格(税抜)

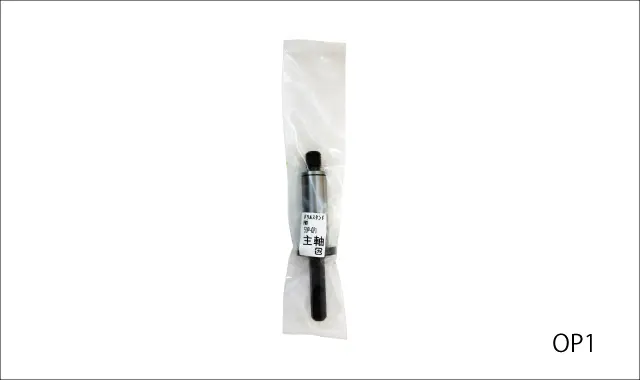

50P-OP1 主軸 3,220円

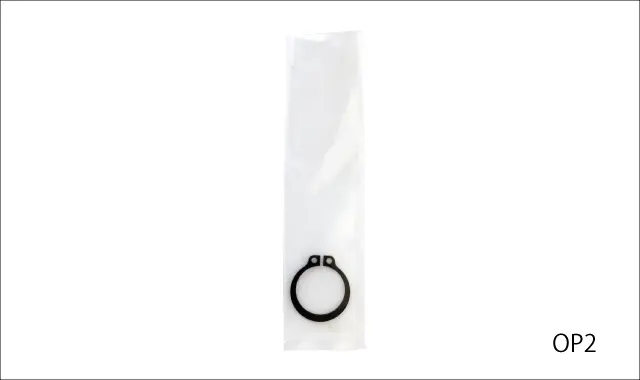

50P-OP2 C型止め輪 90円

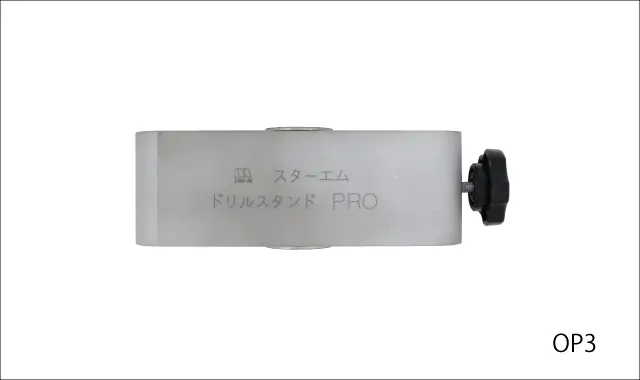

50P-OP3 スライドホルダー(OP13付) 12,760円

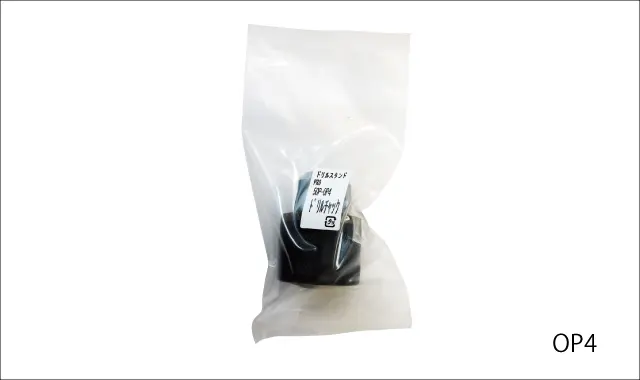

50P-OP4 ドリルチャック 2,360円

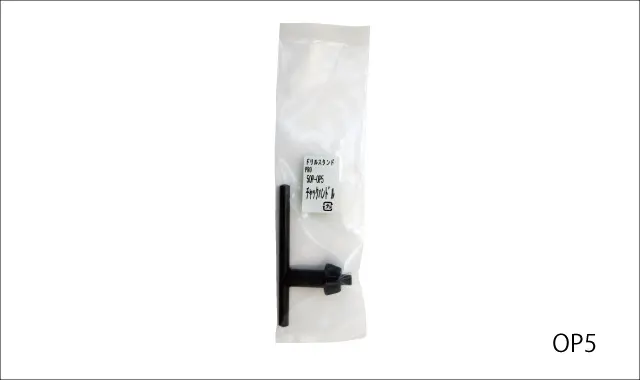

50P-OP5 チャックハンドル 250円
50P-OP6 バー 3,590円

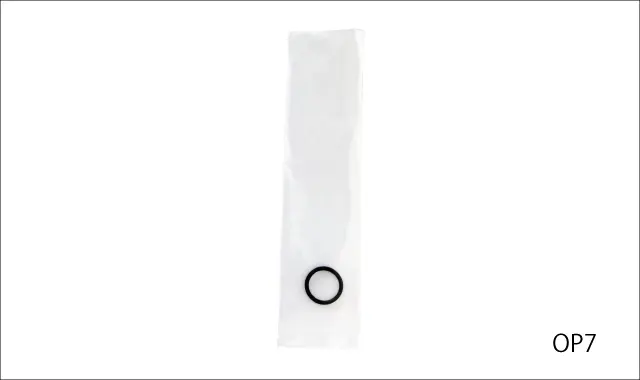

50P-OP7 Oリング 90円

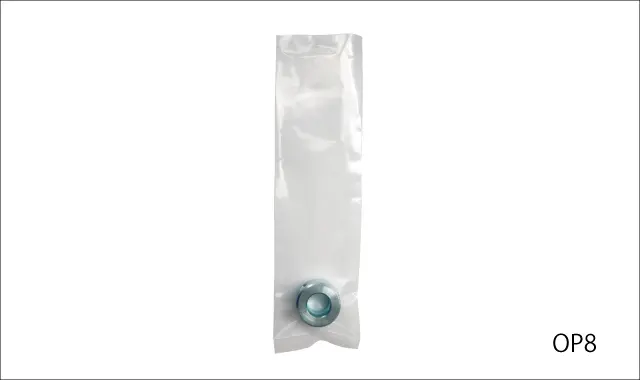

50P-OP8 ストッパー 1,300円
50P-OP9 ストッパーネジ 70円
50P-OP10 ローラー一式 13,750円

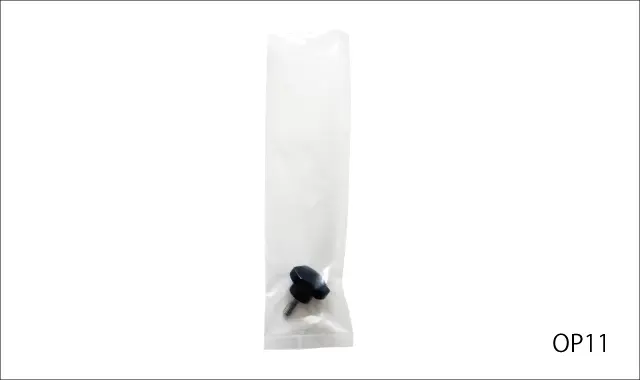

50P-OP11 ローラー径調整ネジ 380円

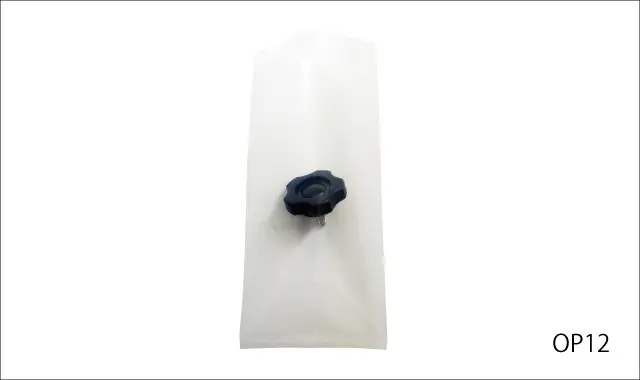

50P-OP12 ローラー・バー固定ネジ 380円

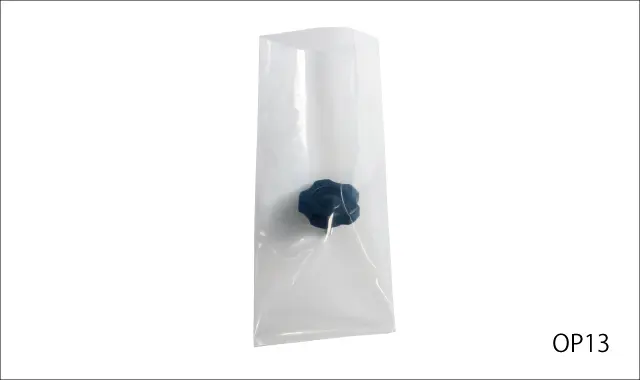

50P-OP13 スライドホルダー固定ネジ 380円
50P-OP14 バー・ベース固定ネジ 50円
50P-OP15 ベース・バー受け 13,420円

※OP12・OP13のネジは共通です

豆知識

補助資料

使用方法

ローラーを動かす

〇印(ローラー径調整ネジ)を矢印の方向に動かすことにより、3つのローラーが動きます。先端工具の径に合わせてローラーを動かしセットしてください。セット後はすべてのネジをしっかりと締め付けてください。
