皿取錐で下穴あけと皿取加工を行い、埋木錐で木栓をつくる
仕様
適用材 | 一般木材 |
---|---|
材質 | 普通鋼・メッキ仕上げ |
適用機種 | インパクトドライバ14.4V以上 ドリルドライバ14.4V以上 電気ドリル |
適正回転数 | 3,000回転/分以下 |
軸マークの見方 | :六角軸 :丸軸 |
サイズ

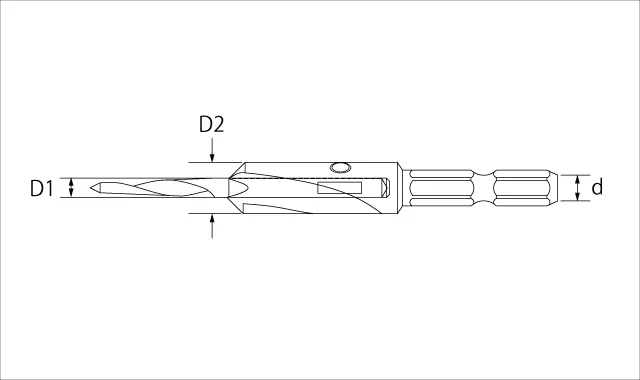

サイズ:内錐D1×外錐D2 軸径:d / 単位(mm)

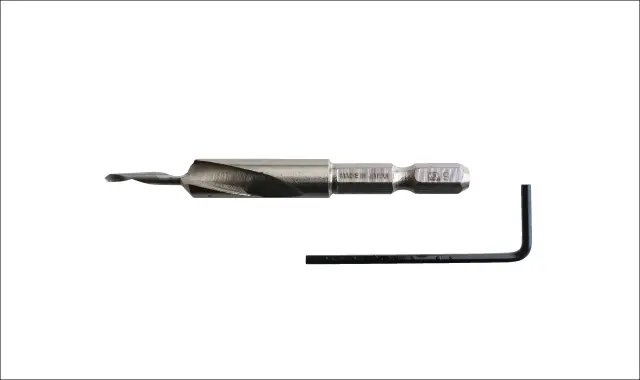

品番 | サイズ | 軸径 | 価格(税抜) | JANコード |
---|---|---|---|---|
58S-3080 | 3X8 | 6.35 |
2,040円 | 4962660033087 |
58S-3090 | 3X9 | 6.35 |
2,040円 | 4962660033094 |
58S-3510 | 3.5X10 | 6.35 |
2,360円 | 4962660033100 |
58S-4105 | 4X10.5 | 6.35 |
2,600円 | 4962660033117 |
58S-4120 | 4X12 | 6.35 |
2,800円 | 4962660033124 |
小箱:6入

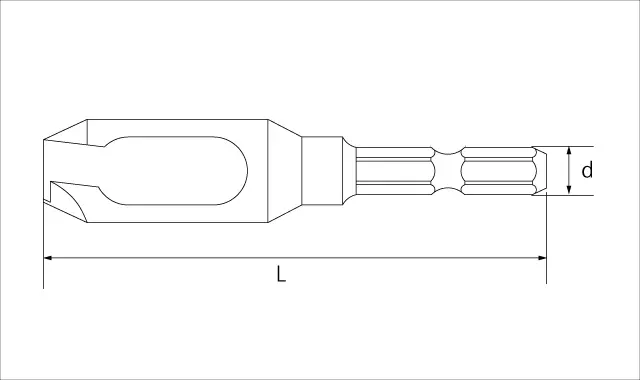

全長:L 軸径:d / 単位(mm)
品番 | サイズ | 全長 | 木栓MAX長 | 軸径 | 価格(税抜) | JANコード |
---|---|---|---|---|---|---|
58S-080 | 8 | 74 | 25 | 6.35 |
2,600円 | 4962660032080 |
58S-090 | 9 | 74 | 25 | 6.35 |
2,600円 | 4962660032097 |
58S-100 | 10 | 74 | 25 | 6.35 |
2,700円 | 4962660032103 |
58S-105 | 10.5 | 74 | 25 | 6.35 |
2,700円 | 4962660032110 |
58S-120 | 12 | 74 | 25 | 6.35 |
3,000円 | 4962660032127 |
小箱:6入

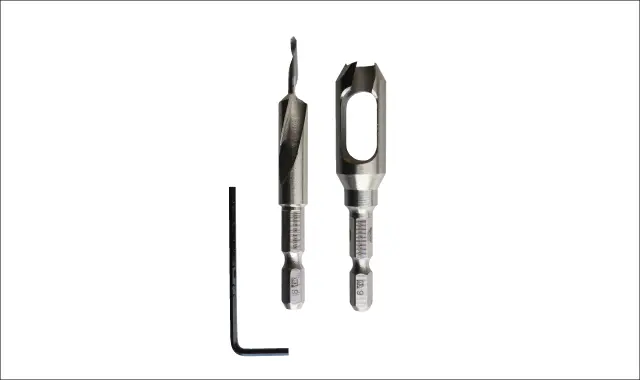

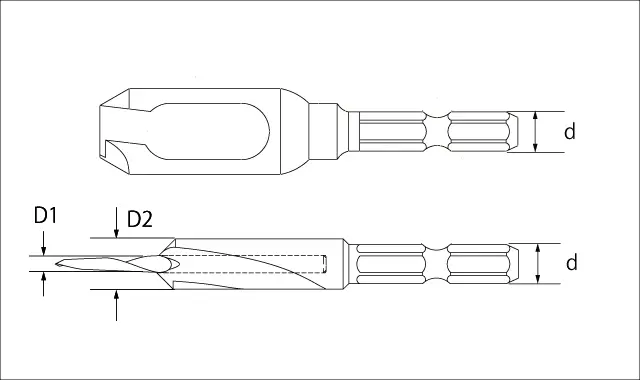

サイズ:皿取錐(D1XD2)X埋木錐 軸径:d / 単位(mm)
品番 | サイズ | 軸径 | 価格(税抜) | JANコード |
---|---|---|---|---|
58S-S3080 | 3X8X8 | 6.35 |
4,300円 | 4962660030086 |
58S-S3090 | 3X9X9 | 6.35 |
4,300円 | 4962660030093 |
58S-S3510 | 3.5X10X10 | 6.35 |
4,800円 | 4962660030109 |
58S-S4105 | 4X10.5X10.5 | 6.35 |
5,000円 | 4962660030116 |
58S-S4120 | 4X12X12 | 6.35 |
5,400円 | 4962660030123 |
小箱:6入
交換パーツ

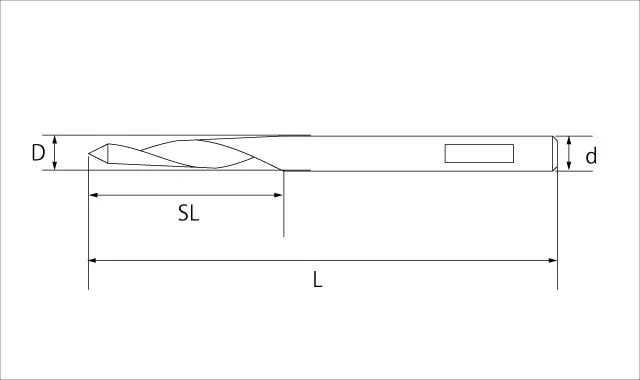

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

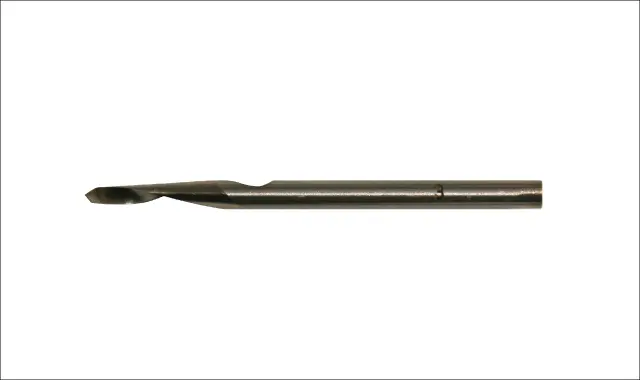

品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格(税抜) | JANコード |
---|---|---|---|---|---|---|
58S-CD030 | 3 | 48 | 20 | 3 |
440円 | 4962660030307 |
58S-CD035 | 3.5 | 48 | 20 | 3.5 |
490円 | 4962660030352 |
58S-CD040 | 4 | 48 | 20 | 4 |
520円 | 4962660030406 |

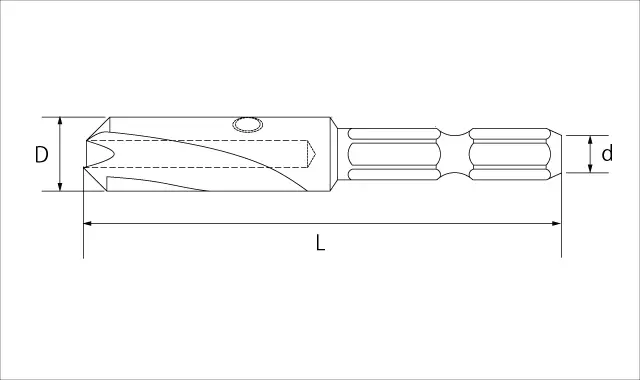

サイズ:D 全長:L 軸径:d / 単位(mm)

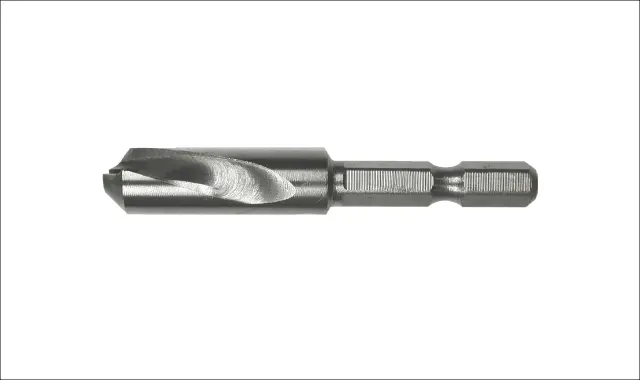

品番 | サイズ | 全長 | 埋め込み深さMAX | 軸径 | 価格(税抜) | JANコード |
---|---|---|---|---|---|---|
58S-OD080 | 8 | 64 | 20 | 6.35 |
1,760円 | 4962660031083 |
58S-OD090 | 9 | 64 | 20 | 6.35 |
1,760円 | 4962660031090 |
58S-OD100 | 10 | 64 | 20 | 6.35 |
2,050円 | 4962660031106 |
58S-OD105 | 10.5 | 64 | 20 | 6.35 |
2,180円 | 4962660031113 |
58S-OD120 | 12 | 64 | 20 | 6.35 |
2,490円 | 4962660031120 |
単位(mm)
品番 | 呼称 | サイズ | 価格(税抜) | JANコード |
---|---|---|---|---|
58S-OP1 | 内錐止めネジ(4X12以外用) | M4X3 | 80円 | - |
58S-OP2 | 内錐止めネジ(4X12用) | M4X4 | 80円 | - |
58S-OP3 | 六角レンチ | 2 | 160円 | - |
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
皿取錐内錐 製作可能サイズ | 径:3mm~6mm / 働き:15mm~130mm |
---|---|
皿取錐外錐 製作可能サイズ | 皿径:8mm~15mm ※1 |
埋木錐 製作可能サイズ | ストレートタイプの木栓、テーパータイプの木栓 ※2 |
注意事項 |
|
豆知識
よくある質問
内錐が折れてしまったが、残った部分が短すぎて掴んで抜くことができない
黄色い部分がイモネジが止めてある箇所、もうひとつの穴はあいている状態です
①まず、付属の六角レンチでイモネジを緩めます
②先端が細いものを穴あき部分に差し込みます
③差込んだものを内錐の底をあげるよう動かすと内錐が出てきます
④内錐が出てくるので掴んで引き抜いてください
補助資料
下穴加工と皿取加工を行います。少し浅めの皿を取るとビス頭がきれいにおさまります。ビス頭が飛び出ないので安心です。
下穴加工と木栓埋め込み穴加工を行います。深めに穴をあけてビス締めを行います。その後、埋木錐でつくった木栓を埋め込めば、埋めたあとが目立たず美しい仕上がりになります。

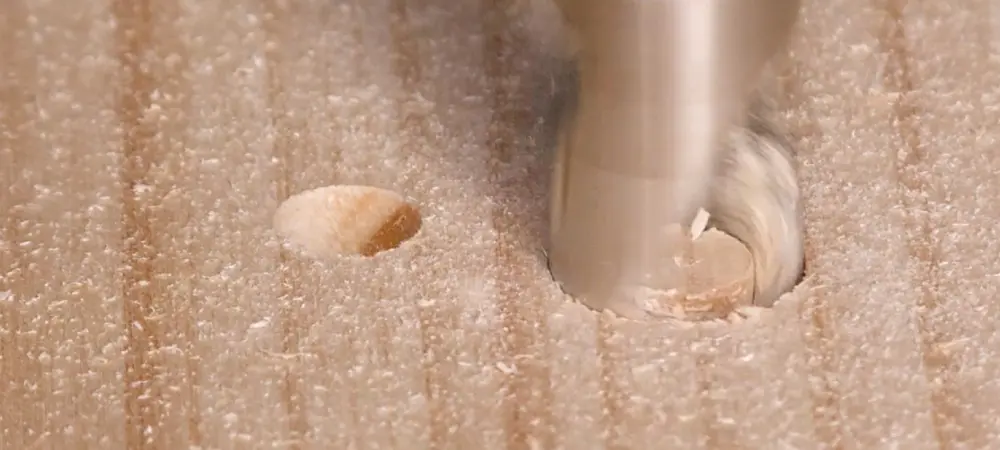

①錐をしっかりと材に押し付けて回転させる

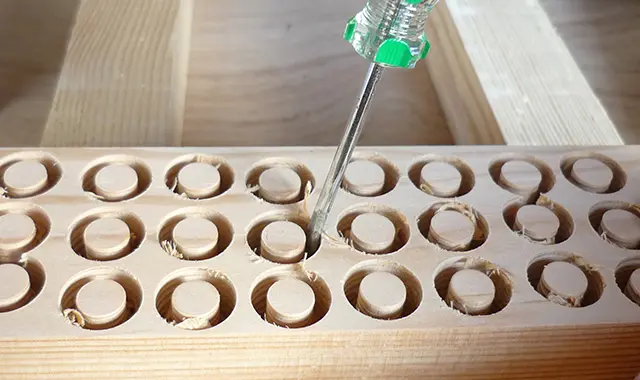

②マイナスドライバのような細いもので出来た木栓を折り取ります

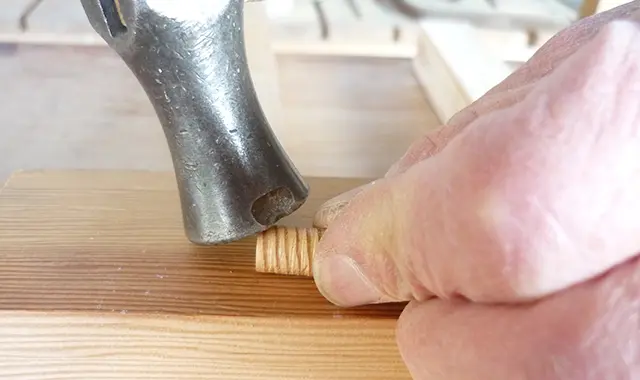

③打込みやすいように、角を少したたきます

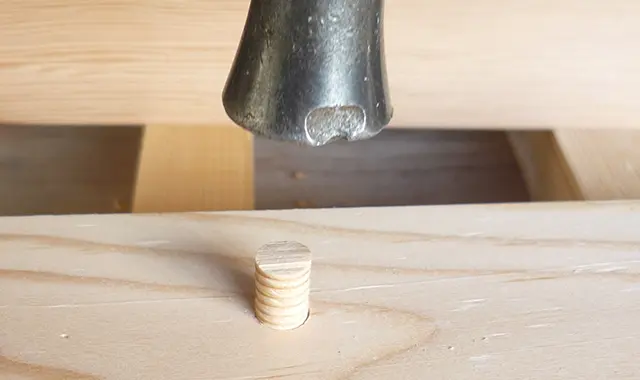

④穴にボンドを入れて木目に合わせて木栓を打ち込みます
⑤突起した部分を切り取ります(アサリなしタイプの鋸がおすすめ)

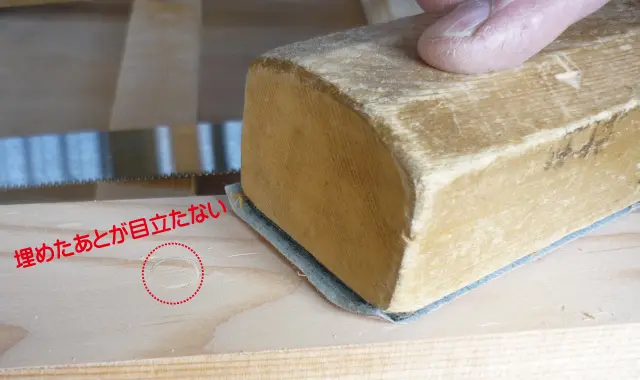

⑥ペーパーで表面を仕上げれば完成!埋めたあとが目立ちません
動画

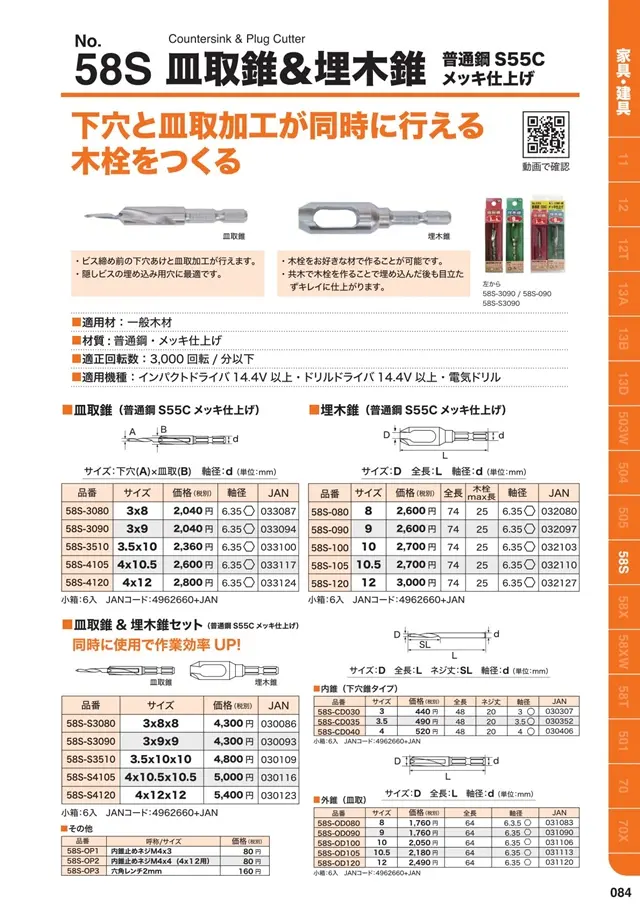

データ・カタログ
