HOME > 製品情報 > カテゴリ別 > 家具・建具 > 超硬丁番錐

スライド丁番・ドロップ丁番取付け用の穴あけに

No.13D 超硬丁番錐/ T.C.T. Adjustable Hinge Bit

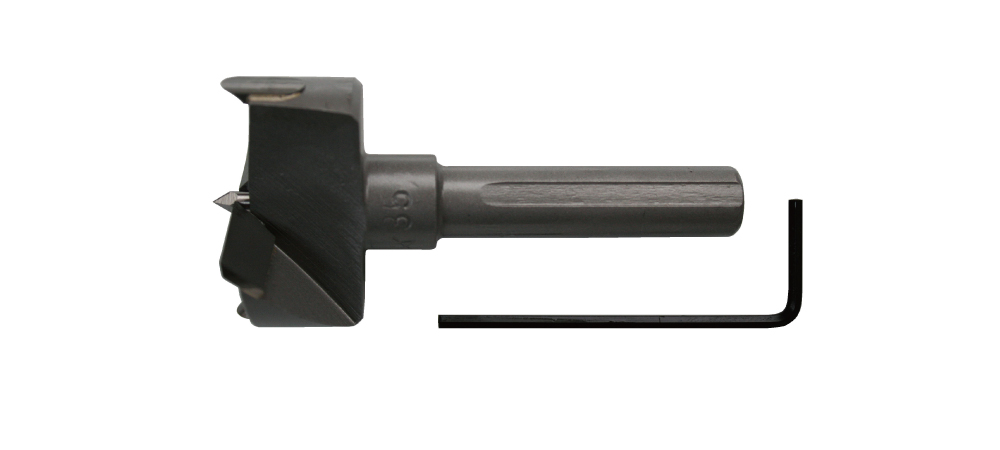

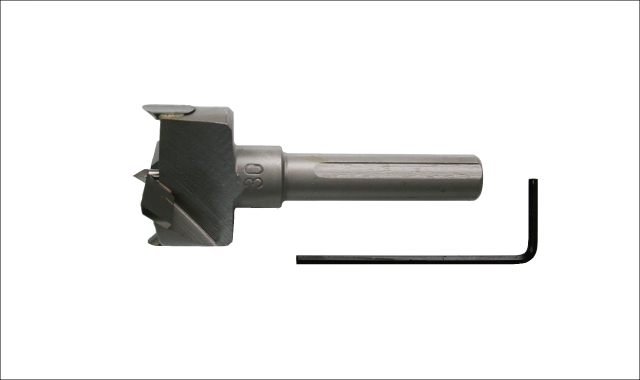

超硬丁番錐

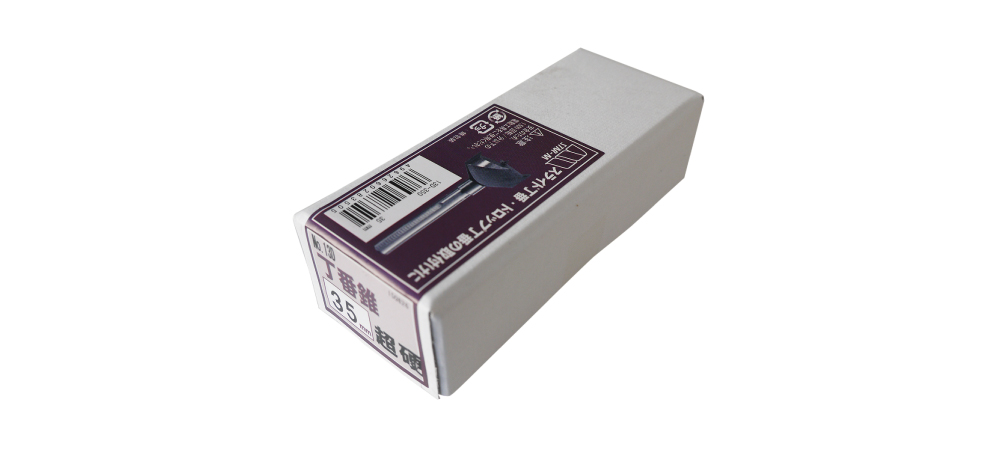

超硬丁番錐包装
超硬丁番錐使用例
超硬丁番錐使用例
超硬丁番錐
超硬丁番錐包装
超硬丁番錐使用例
超硬丁番錐使用例
用途 USE

スライド丁番・ドロップ丁番取付け用の穴あけに

特長 FEATURES

仕様

適用材 一般木材・堅木
材質 普通鋼・超硬チップ付
適用機種 電気ドリル
ボール盤
ドリルドライバ14.4V以上
適正回転数 1,500回転/分以下
軸マークの見方 三本溝:三本溝 丸軸:丸軸

サイズ

超硬丁番錐

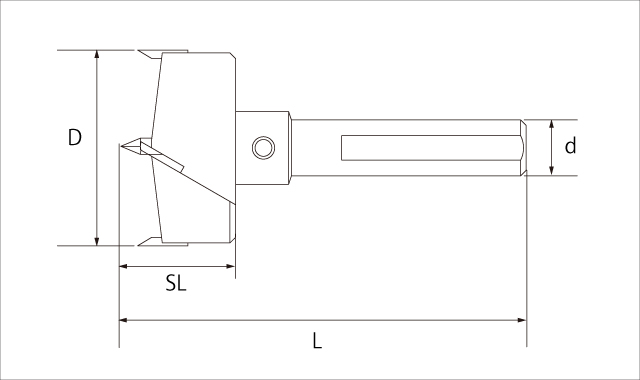

超硬丁番錐寸法

サイズ:D 全長:L ネジ丈:SL 軸径:d / 単位(mm)

品番 サイズ 全長 ネジ丈 軸径 価格(税抜) JANコード
13D-260 26 70 20
10三本溝
10,480円 4962660282607
13D-300 30 70 20
10三本溝
10,920円 4962660283000
13D-350 35 70 20
10三本溝
11,380円 4962660283505
13D-400 40 70 20
10三本溝
15,790円 4962660284007

小箱:1入
※全長・ネジ丈はセンター錐の調節によって変動します

交換パーツ

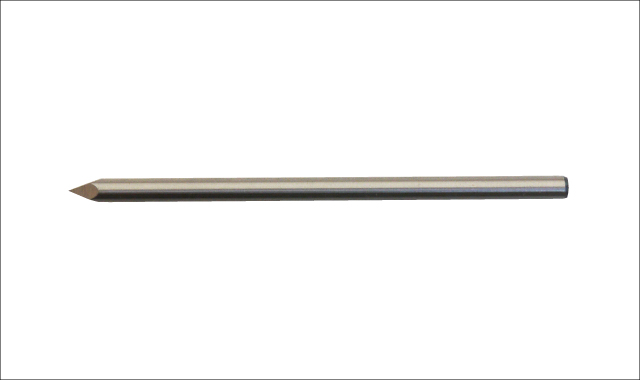

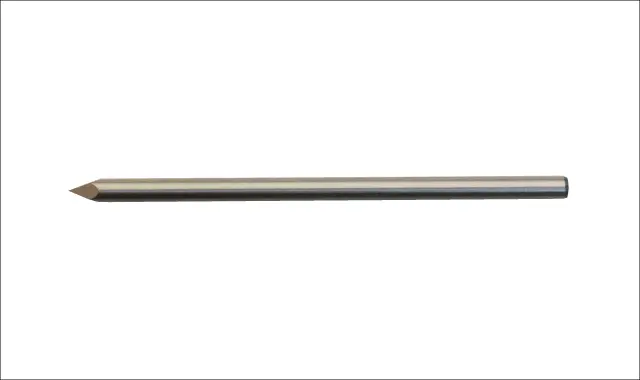

センター錐

センター錐

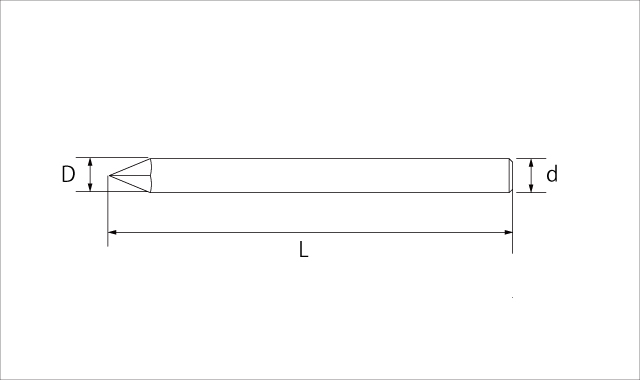

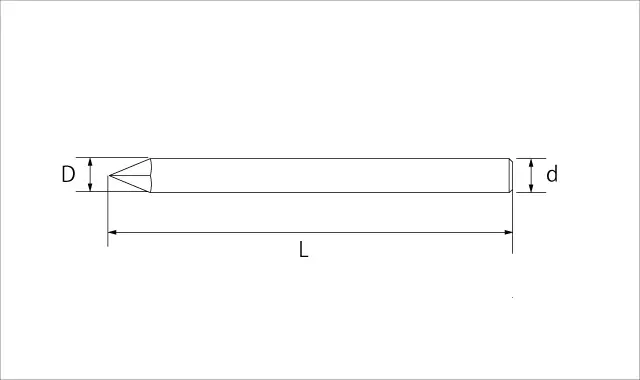

センター錐寸法

サイズ:D 全長:L 軸径:d / 単位(mm)

品番 サイズ 全長 軸径 価格(税抜) JANコード
13D-CD 3 60
3丸軸
600円 4962660280030

規格外サイズについて

規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。

製作可能サイズ 20mm~65mm
製作可能全長 70mm~230mm
軸形状 ご相談ください
別注品のご依頼について

豆知識

よくある質問

スライド丁番って?ドロップ丁番って?
スライド丁番は横に開くタイプの家具の扉を作る場合に使用される丁番です。ドロップ丁番は下に開くタイプの家具の扉を作る場合に使われる丁番です。

補助資料

スライド丁番の取付け

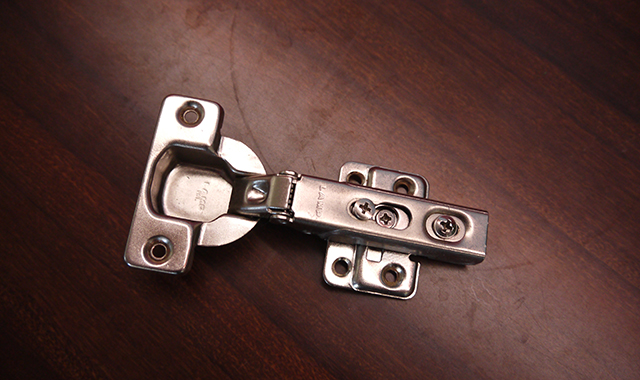

スライド丁番

①スライド丁番を用意します

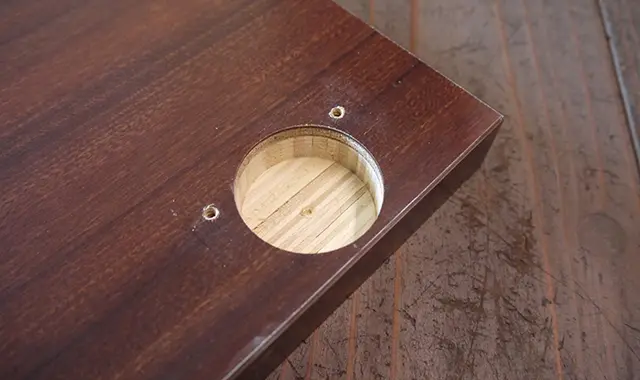

穴あけ

②扉にスライド丁番のカップ径に合わせて超硬丁番で穴あけを行い、ネジの下穴もあけておく

ネジで固定

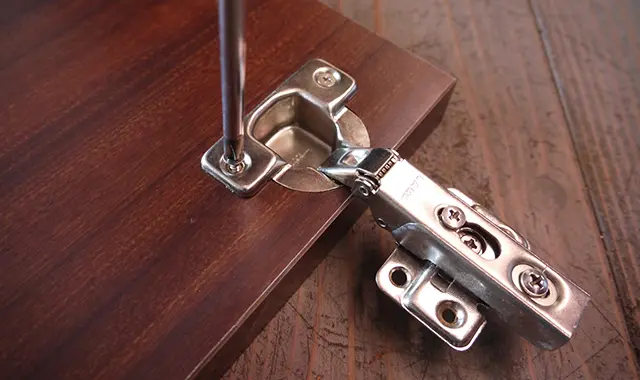

③スライド丁番のカップを加工穴にはめ込み、しっかりとネジで固定する

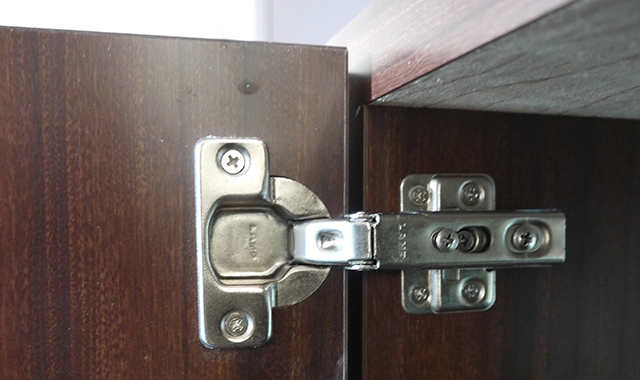

金具で固定

④側板もしっかりとネジを締付け金具を固定する

センター錐の長さ調節

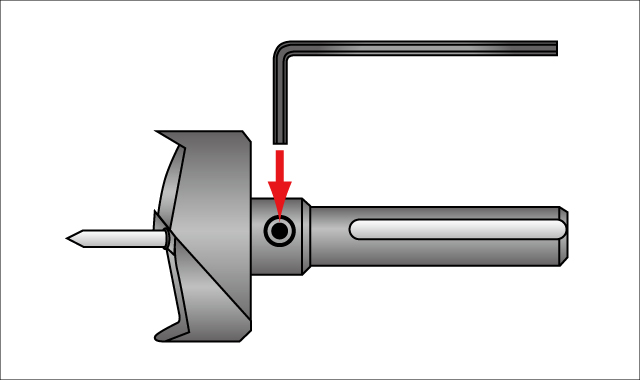

止めネジを緩める

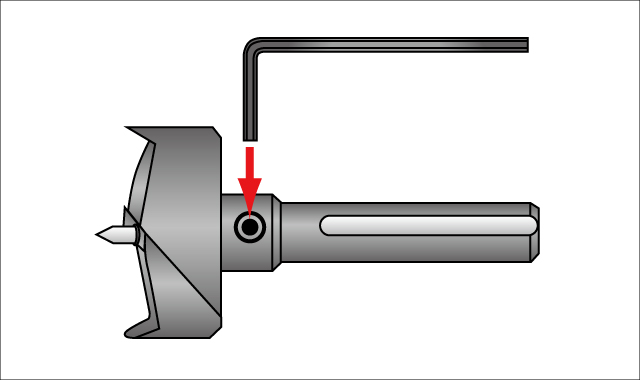

①止めネジを緩める

センター錐長さ調節

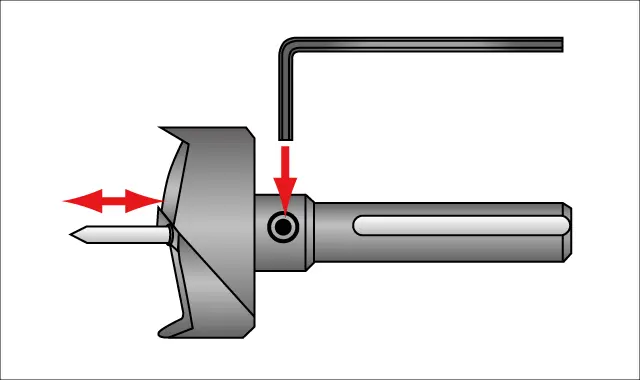

②センター錐の長さを調節する

止めネジを締める

③止めネジを締める

データ・カタログ

カタログページ
超硬丁番錐カタログ
製品画像データ

内容:丁番錐A・丁番錐B・超硬丁番錐
