替刃式で長く使用できる座掘錐
No.28K 超硬替刃式座掘錐/ T.C.T. Bolt Filling Bit with Replaceable Blades
用途
USE
丸・角座金の座掘を行う
特長
FEATURES
- 座掘ガイドと座掘ドリルを交換すれば、座グリと下穴あけを一度に行うことができます
- 替刃式タイプで経済的
- 一枚の刃の両側に刃がついているので片方が摩耗した場合、ひっくり返してもう片方も使用することが可能
仕様
| 適用材 | 一般木材 |
|---|---|
| 材質 | ガイド・ドリル：普通鋼 カッター：普通鋼・超硬刃 |
| 適用機種 | 電気ドリル ドリルドライバ（ハンドル付・18V以上） |
| 適正回転数 | 1,000～1,500回転/分 |
| 軸マークの見方 |  ：六角軸  ：丸軸 |
サイズ
ドリルなし：ガイド×カッター
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28K-1555 | 15X55 | 12 |
13,400円 | 4962660265501 |
| 28K-1560 | 15X60 | 12 |
13,600円 | 4962660265600 |
| 28K-1565 | 15X65 | 12 |
14,200円 | 4962660265655 |
| 28K-1860 | 18X60 | 12 |
13,600円 | 4962660268601 |
| 28K-1865 | 18X65 | 12 |
14,200円 | 4962660268656 |
小箱：1入
ドリル付：ガイド×カッター+ドリル
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28K-D1555 | 15X55 | 12 |
15,200円 | 4962660275555 |
| 28K-D1560 | 15X60 | 12 |
15,400円 | 4962660275609 |
| 28K-D1565 | 15X65 | 12 |
16,000円 | 4962660275654 |
| 28K-D1860 | 18X60 | 12 |
15,600円 | 4962660278600 |
| 28K-D1865 | 18X65 | 12 |
16,400円 | 4962660278655 |
小箱：1入
交換パーツ
ガイド
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28K-G150 | 15 | 92 | 60 | 10 |
900円 | 4962660260155 |
| 18K-G180 | 18 | 92 | 60 | 10 |
900円 | 4962660260186 |
ドリル

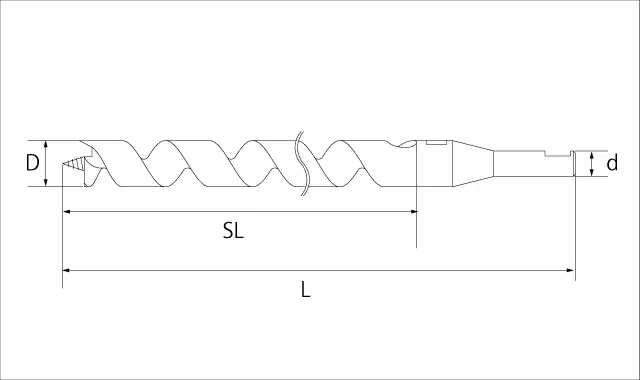

サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28K-D150 | 15 | 232 | 170 | 10 |
1,800円 | 4962660261503 |
| 28K-D180 | 18 | 232 | 170 | 10 |
2,100円 | 4962660261800 |

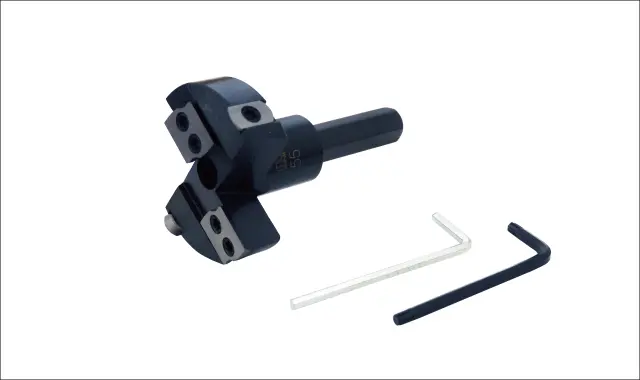

カッター
サイズ：D 全長：L / 単位（mm）
| 品番 | サイズ | 全長 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|
| 28K-C550 | 55 | 83 | 12 |
12,600円 | 4962660260551 |
| 28K-C600 | 60 | 83 | 12 |
12,800円 | 4962660260605 |
| 28K-C650 | 65 | 83 | 12 |
13,400円 | 4962660260650 |
替刃
| 品番 | 名称 | 価格（税抜） | JANコード |
|---|---|---|---|
| 28K-K1 | ケガキ刃 2枚（ネジ付） | 4,500円 | 4962660260018 |
| 28K-K2 | スクイ刃 2枚（ネジ付） | 4,500円 | 4962660260025 |
その他
| 品番 | 名称 | サイズ | 価格（税抜） |
|---|---|---|---|

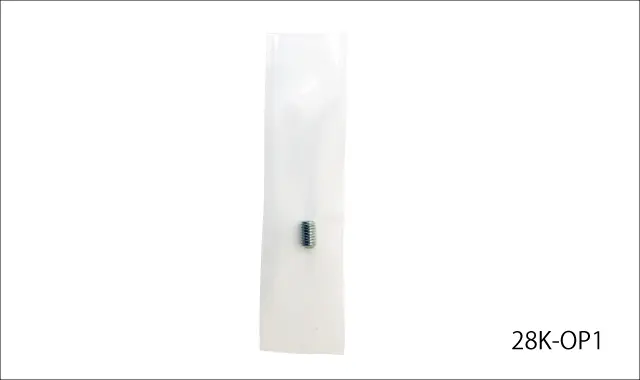

| 28K-OP1 | ガイド・ドリル止めネジ | 6Ｘ10 | 80円 |
| 28K-OP2 | 六角レンチ | 3 | 160円 |

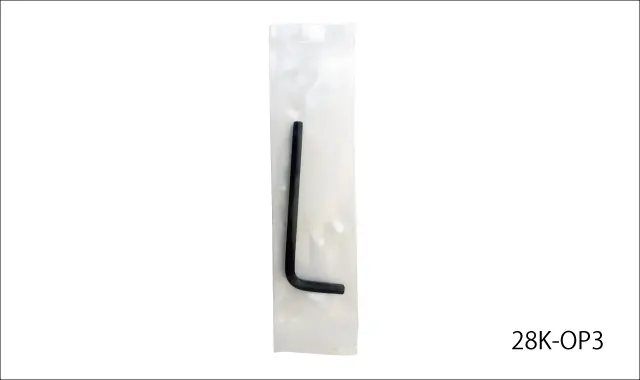

| 28K-OP3 | 専用レンチ | T20 | 380円 |

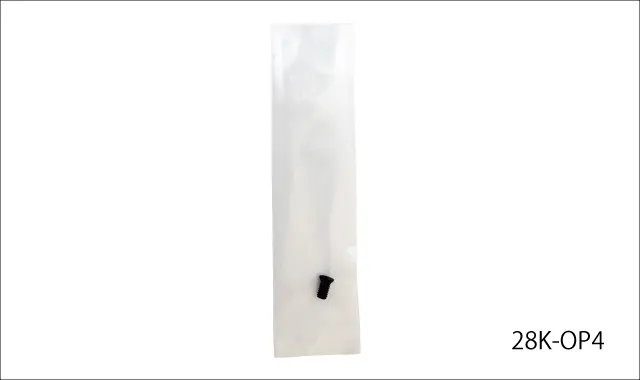

| 28K-OP4 | ケガキ刃・スクイ刃止めネジ | M4X8 | 280円 |
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
| 製作可能ガイドサイズ | サイズ：8mm～79.5mm 全長：105mm～1,000mm 軸形状：ご相談ください |
|---|---|
| 製作可能ドリルサイズ | サイズ：8mm～79.5mm 全長：125mm～400mm 軸形状：ご相談ください |
豆知識
- ケガキ刃・スクイ刃は両側使用可能です
- レベル出し修正や座掘穴の修正が必要な場面で、アンカーボルトが斜めに立ち上がっている場合は、アンカー後施工用ドリル（別注品）をご使用いただくと、土台を外さずに修正を行うことが可能です。
よくある質問
- ハイス替刃式座掘を持っているのですが、替刃は共用ですか？
- ハイス替刃式座掘錐は廃番となりましたが、後継品としてこの超硬替刃式座掘錐が発売されました。ハイス替刃式座掘錐の刃が摩耗した場合には、超硬替刃式座掘錐の替刃をご使用いただくことが可能です。この時かならず付属のネジをお使いください。ハイス替刃式座掘錐の替刃止めネジはご使用いただけませんのでご注意ください。
