土台を外さず修正ができる

アンカーあとこうようドリル/ Drill for Post-anchor Construction

2024年11月22日より規格化

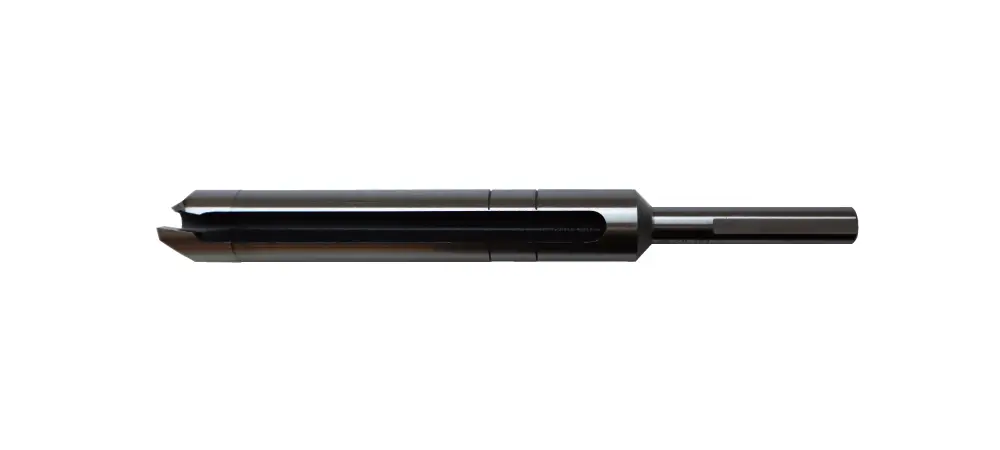

アンカー後施工用ドリル
アンカー後施工用ドリル包装
アンカー後施工用ドリル使用例
アンカー後施工用ドリル
アンカー後施工用ドリル包装
アンカー後施工用ドリル使用例
用途 USE

土台の通りを修正・座掘穴の修正

特長 FEATURES

仕様

適用材 一般木材
材質 普通鋼
適用機種 ドリルドライバ 14.4V以上
電気ドリル
適正回転数1,500回転/分以下
軸マークの見方 三本溝:三本溝

サイズ

アンカー後施工用ドリル
サイズ

サイズ:D 全長:L 働き:SL 軸径:d / 単位(mm)

品番 サイズ 全長 働き 軸径 価格(税抜) JANコード
28A-240 24(内径12.2) 210 130
12三本溝
8,000円 4962660219245

小箱:6入

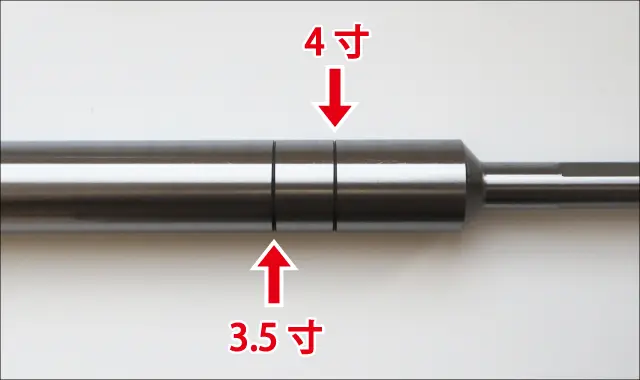

豆知識

よくある質問

研磨はできますか
申し訳ございません。再研磨はできかねます

補助資料

使用例①

基礎に土台をはめ込んだ時、土台が基礎の墨出しからずれてしまった。しかもアンカーボルトが斜めに立ち上がっているので座掘穴にあたっており、そのままでは土台を動かすこともできない場合

墨出しとのズレ

①墨出しから土台がずれてしまった

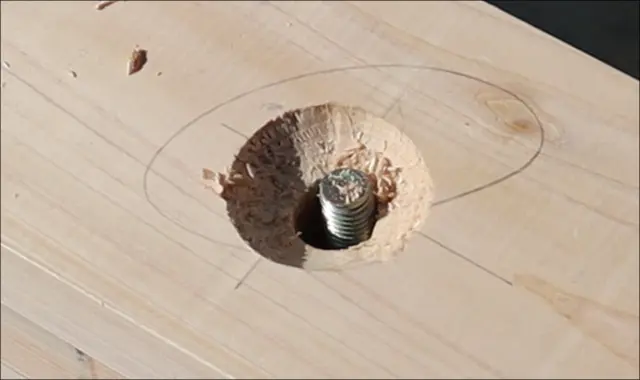

座金も動かせない

②アンカーボルトが座掘穴にあたっているので土台は動かせません。土台を外して調整するのは大変です

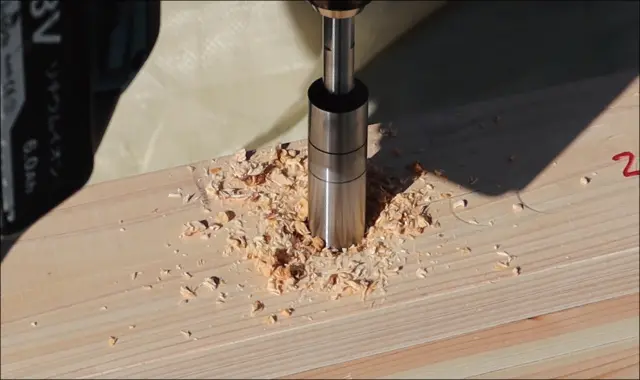

アンカー後施工用ドリル

③アンカー後施工用ドリルをアンカーボルトに被せ、穴あけを行います

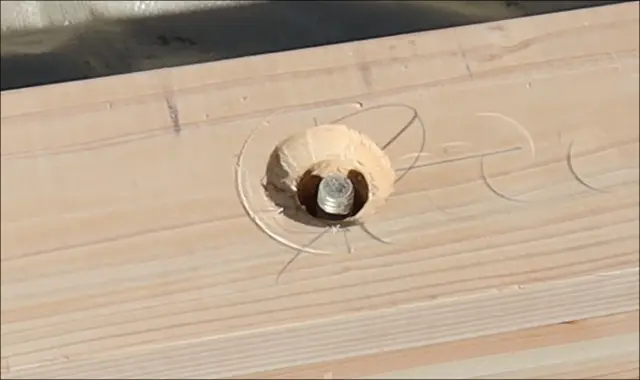

隙間ができる

④アンカーボルト周囲の穴が拡がりました

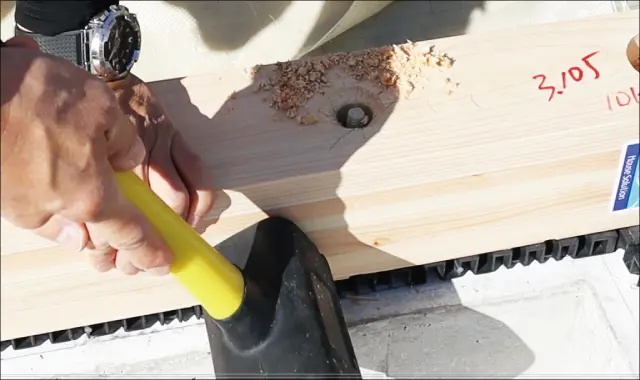

掛矢で叩く

⑤掛矢(かけや)で叩いて調整します

使用例②

アンカーボルトが斜めに立ち上がり座掘穴にあたっているので、アンカーボルトのネジ山に座金がかからない場合

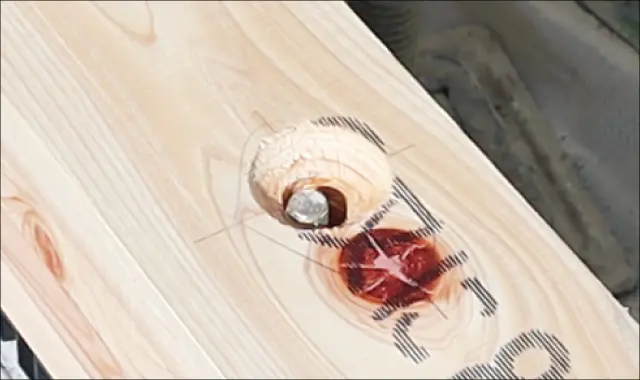

アンカーボルトが斜め

①アンカーボルトが斜めに立ち上がっている

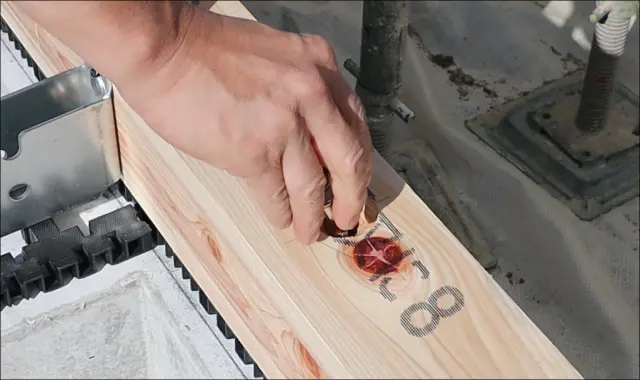

ネジ山にかからない

②座金がアンカーボルトのネジ山にかからない

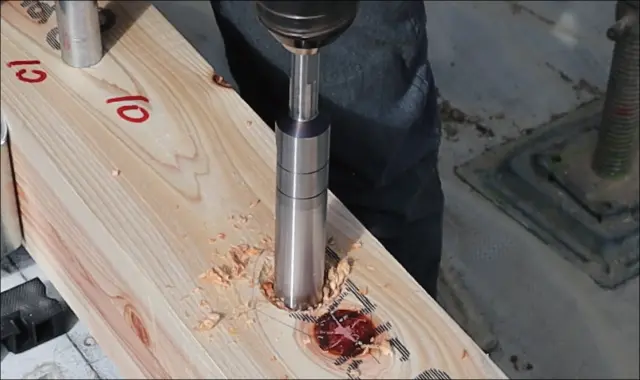

アンカー後施工用ドリル

③アンカー後施工用ドリルをアンカーボルトに被せ穴あけを行います

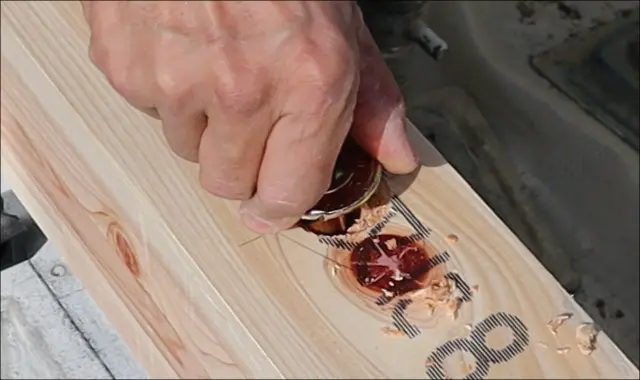

ネジ山にかかる

④アンカーボルト周囲に隙間ができ、ネジ山にかかるようになりました

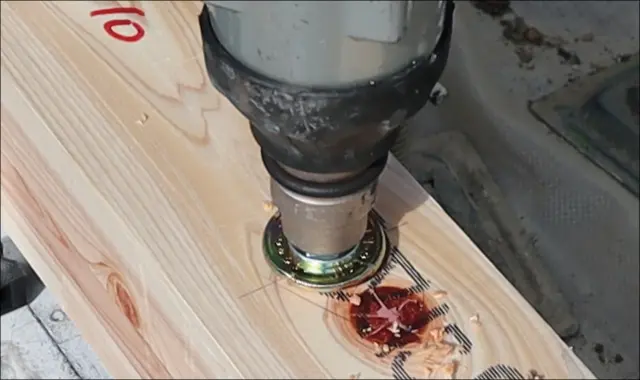

締付け

⑤座金を締め付けます

動画

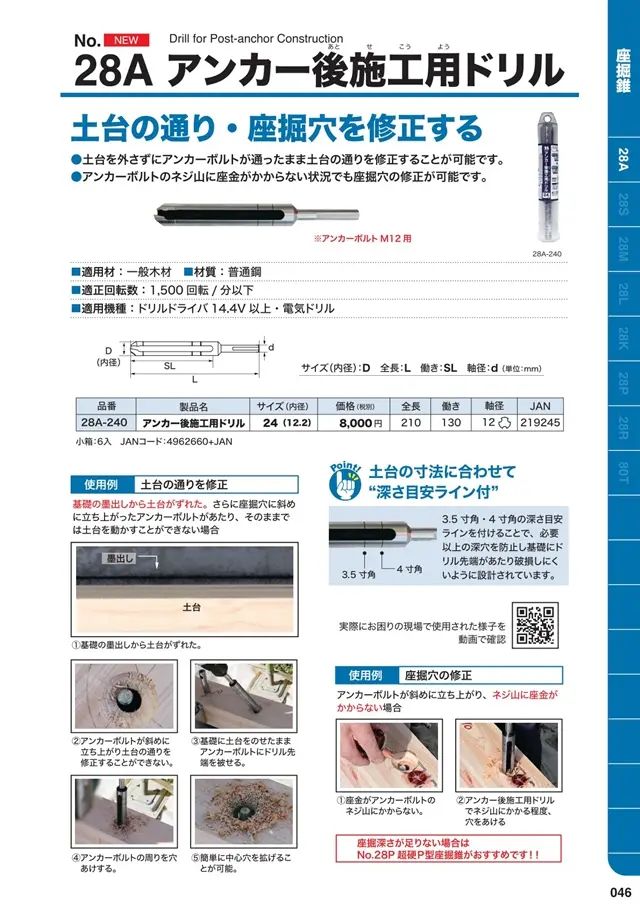

データ・カタログ
