No.28S 超硬座掘錐 小口径/ T.C.T. Bolt Filling Bit "SMALL TYPE"
丸座金の座掘を行う
- 座掘ガイドと座掘ドリルを交換すれば、座グリと下穴あけを一度に行うことができます
- ストッパー（別売）をセットすると一定深さの座グリが可能です
仕様
| 適用材 | 一般木材 |
|---|---|
| 材質 | ガイド・ドリル：普通鋼 カッター：普通鋼・超硬チップ付 ストッパー：普通鋼 |
| 適用機種 | 電気ドリル ドリルドライバ（ハンドル付・18V以上） |
| 適正回転数 | 1,000～1,500回転/分 |
| 軸マークの見方 |  ：六角軸 |
サイズ

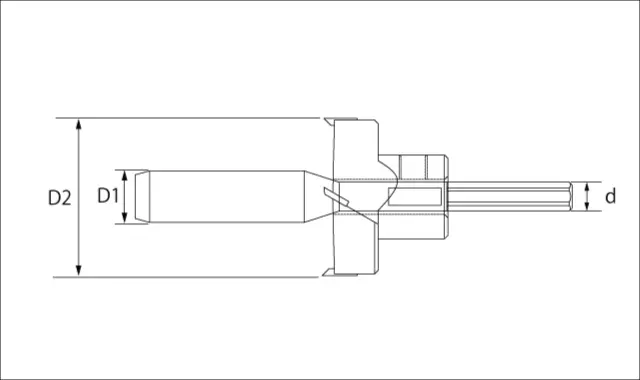

ドリルなし：ガイド×カッター
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28S-1224 | 12X24 | 10 |
6,880円 | 4962660852244 |
| 28S-1230 | 12X30 | 10 |
8,240円 | 4962660852305 |
| 28S-1233 | 12X33 | 10 |
8,880円 | 4962660852336 |
| 28S-1235 | 12X35 | 10 |
9,500円 | 4962660852350 |
| 28S-1236 | 12X36 | 10 |
9,500円 | 4962660852367 |
| 28S-1240 | 12X40 | 10 |
9,500円 | 4962660852404 |
| 28S-1245 | 12X45 | 10 |
9,500円 | 4962660852459 |
| 28S-1530 | 15X30 | 10 |
8,240円 | 4962660855306 |
| 28S-1535 | 15X35 | 10 |
9,500円 | 4962660855351 |
| 28S-1536 | 15X36 | 10 |
9,500円 | 4962660855368 |
| 28S-1540 | 15X40 | 10 |
9,500円 | 4962660855405 |
| 28S-1545 | 15X45 | 10 |
9,500円 | 4962660855450 |
| 28S-1845 | 18X45 | 10 |
9,860円 | 4962660858451 |
| 28S-2145 | 21X45 | 10 |
9,980円 | 4962660855009 |
| 28S-2445 | 24X45 | 10 |
9,980円 | 4962660855016 |
小箱：1入
ドリル付：ガイド×カッター+ドリル
サイズ：D1×D2 軸径：d / 単位（mm）
| 品番 | サイズ | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28S-D1224 | 12X24 | 10 |
8,560円 | 4962660182242 |
| 28S-D1230 | 12X30 | 10 |
9,920円 | 4962660182303 |
| 28S-D1233 | 12X33 | 10 |
10,560円 | 4962660182334 |
| 28S-D1235 | 12X35 | 10 |
11,180円 | 4962660184352 |
| 28S-D1236 | 12X36 | 10 |
11,180円 | 4962660182365 |
| 28S-D1240 | 12X40 | 10 |
11,180円 | 4962660184406 |
| 28S-D1245 | 12X45 | 10 |
11,180円 | 4962660184451 |
| 28S-D1530 | 15X30 | 10 |
10,340円 | 4962660185304 |
| 28S-D1535 | 15X35 | 10 |
11,600円 | 4962660180354 |
| 28S-D1536 | 15X36 | 10 |
11,600円 | 4962660185366 |
| 28S-D1540 | 15X40 | 10 |
11,600円 | 4962660180408 |
| 28S-D1545 | 15X45 | 10 |
11,600円 | 4962660180453 |
| 28S-D1845 | 18X45 | 10 |
12,480円 | 4962660184840 |
| 28S-D2145 | 21X45 | 10 |
13,440円 | 4962660184505 |
| 28S-D2445 | 24X45 | 10 |
13,860円 | 4962660184512 |
小箱：1入
交換パーツ

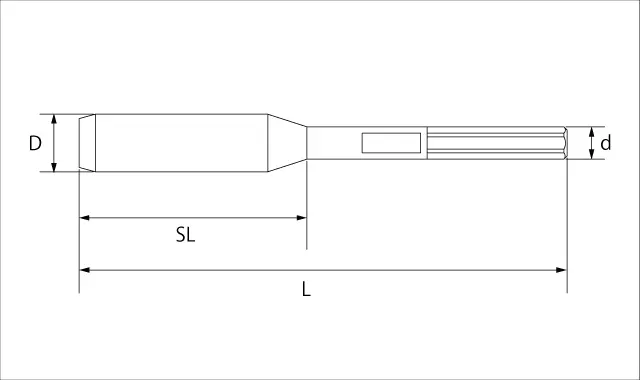

ガイド
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28S-G120 | 12 | 150 | 70 | 10 |
1,100円 | 4962660850127 |
| 28S-G150 | 15 | 150 | 70 | 10 |
1,100円 | 4962660850158 |
| 28S-G180 | 18 | 150 | 70 | 10 |
1,460円 | 4962660850189 |
| 28S-G210 | 21 | 150 | 70 | 10 |
1,580円 | 4962660850219 |
| 28S-G240 | 24 | 150 | 70 | 10 |
1,580円 | 4962660850240 |

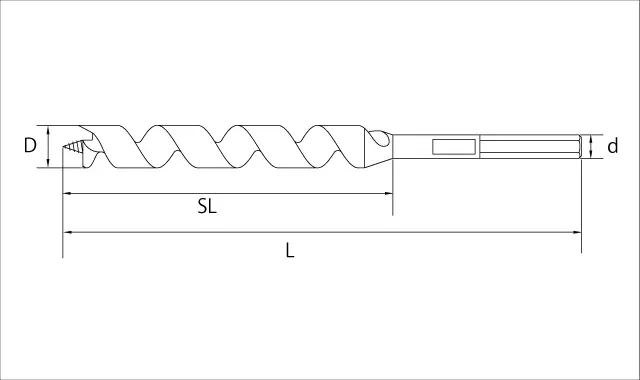

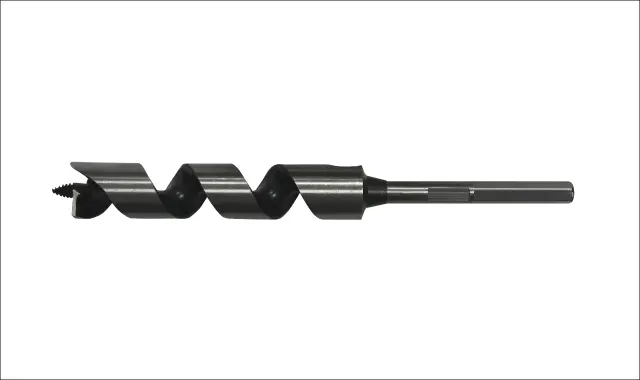

ドリル
サイズ：D 全長：L ネジ丈：SL 軸径：d / 単位（mm）
| 品番 | サイズ | 全長 | ネジ丈 | 軸径 | 価格（税抜） | JANコード |
|---|---|---|---|---|---|---|
| 28S-D120 | 12 | 220 | 140 | 10 |
1,680円 | 4962660841200 |
| 28S-D150 | 15 | 220 | 140 | 10 |
2,100円 | 4962660841507 |
| 28S-D180 | 18 | 220 | 140 | 10 |
2,640円 | 4962660841804 |
| 28S-D210 | 21 | 220 | 140 | 10 |
3,480円 | 4962660842108 |
| 28S-D240 | 24 | 220 | 140 | 10 |
3,900円 | 4962660842146 |
| 28S-LD120 | 12 | 280 | 200 | 10 |
1,680円 | 4962660851209 |
| 28S-LD150 | 15 | 280 | 200 | 10 |
2,100円 | 4962660851506 |

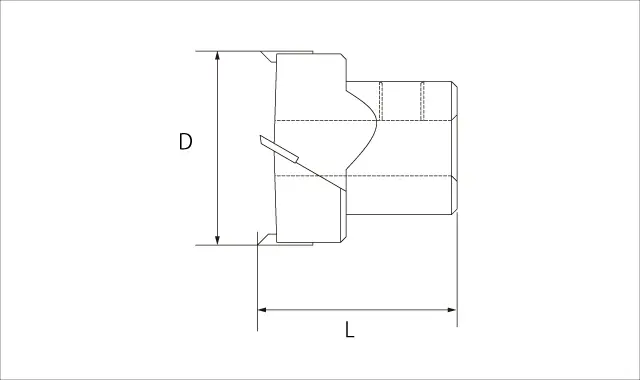

カッター
サイズ：D 全長：L / 単位（mm）
| 品番 | サイズ | 全長 | 価格（税抜） | JANコード |
|---|---|---|---|---|
| 28S-C240 | 24 | 36 | 5,780円 | 4962660842405 |
| 28S-C300 | 30 | 36 | 7,140円 | 4962660843006 |
| 28S-C330 | 33 | 36 | 7,780円 | 4962660843303 |
| 28S-C350 | 35 | 36 | 8,400円 | 4962660853500 |
| 28S-C360 | 36 | 36 | 8,400円 | 4962660843600 |
| 28S-C400 | 40 | 36 | 8,400円 | 4962660854002 |
| 28S-C450 | 45 | 36 | 8,400円 | 4962660854507 |

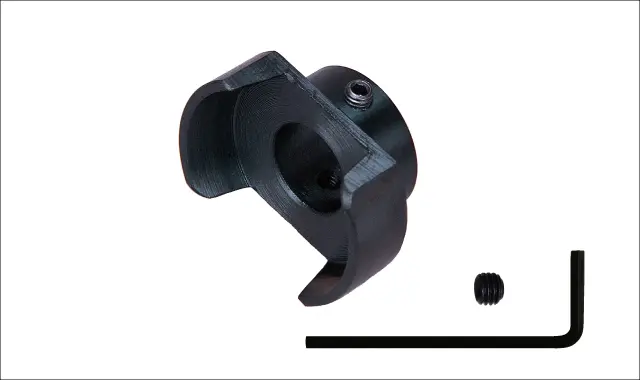

ストッパー
| 品番 | 名称 | 価格（税抜） | JANコード |
|---|---|---|---|
| 28S-SP | ストッパー | 1,900円 | 4962660211003 |
※超硬座掘錐小口径用ですが、カッター24mmには取付不可となります
その他
単位（mm）
| 品番 | 名称 | サイズ | 価格（税抜） | JANコード |
|---|---|---|---|---|

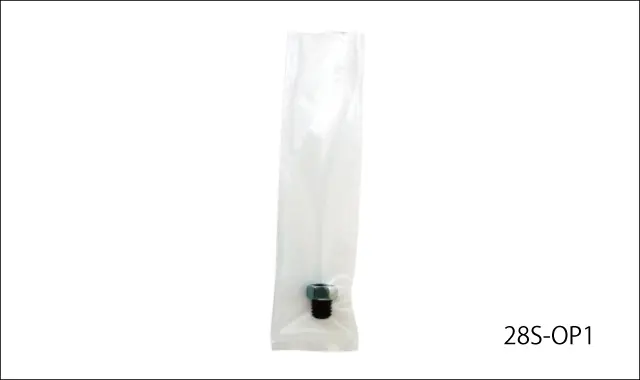

| 28S-OP1 | ナット付ネジ | 8Ｘ12 | 110円 | - |
| 28-OP2 | 六角レンチ | 4 | 160円 | - |
規格外サイズについて
規格外のサイズは別注にて1本から製作させていただきます。製作可能サイズは下記のようになります。
ご注文について等の詳細は「別注品のご依頼について」よりご確認ください。
| 製作可能カッターサイズ | 超硬チップ付 24mm～100mm |
|---|---|
| 製作可能ガイドサイズ | サイズ：8mm～79.5mm 全長：105mm～1,000mm 軸形状：ご相談ください |
| 製作可能ドリルサイズ | サイズ：8mm～79.5mm 全長：125mm～400mm 軸形状：ご相談ください |
豆知識
- ガイドやドリルを交換する時はこの順番で

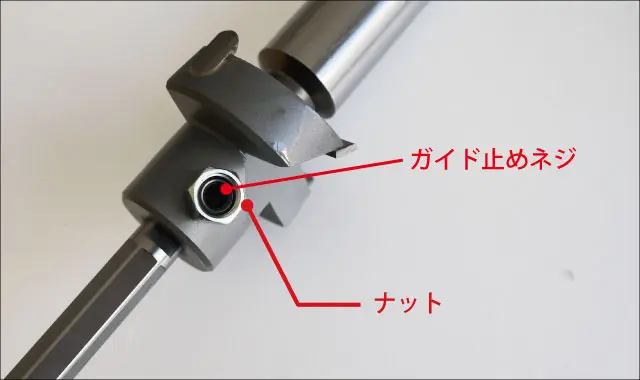

まずはナットから
ガイドやドリルを交換する際は、まずお手持ちのスパナでナットを緩めて外します。次に付属の六角レンチでガイド止めネジを緩めて外します。必ず、ナットとガイド止めネジを外してから交換してください。交換方法については「よくある質問」をご覧ください。
- カッター24mmの座掘深さとストッパーの取付について
座掘深さは約20mm
24mmのカッターはナット付ネジがカッター先端から20mmほどの位置に付いています。その為、20mm以上の座を掘ろうとしてもナット付ネジがあたってそれ以上掘り進めません。
また、小口径には一定深さの座掘ができるストッパーがありますが、ストッパーの内径とカッターの外径が合わず、セットするとがたつきが生じますのでストッパーは取付不可となっております。 - レベル出し修正や座掘穴の修正が必要な場面で、アンカーボルトが斜めに立ち上がっている場合は、アンカー後施工用ドリル（別注品）をご使用いただくと、土台を外さずに修正を行うことが可能です。
よくある質問
- 使用中にカッターが破損したり、ガイドやドリルが曲がってしまうのはどうしてですか？
- このような状態になってしまう原因はネジの緩みです
ネジはしっかり締まっていますか？
ガイドやドリルを交換した際にネジがしっかりと締まっていない状態で作業をした場合にこういったことが起こりやすくなります。
交換作業は下記の手順で行ってください。【交換手順】
①お手持ちのスパナでナットを緩め、外します。

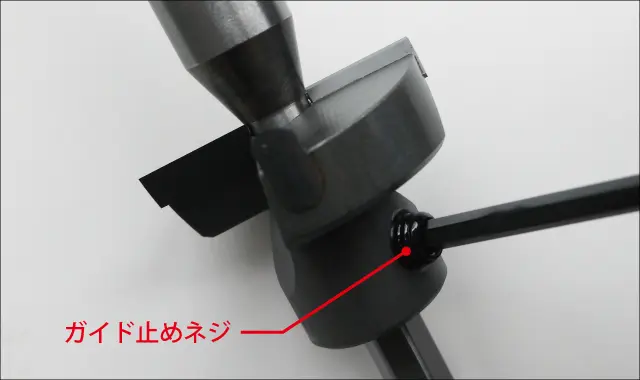

②付属の六角レンチでガイド止めネジを緩め、外します。
③ナットとガイド止めネジが外れました。ガイドを抜きます。ナットとガイド止めネジは必ず両方とも外してください。
④新しいガイドをカッターにセットします。ガイドの平取面がカッターの〇の箇所にくるようにセットします。
⑤付属の六角レンチでガイド止めネジを平取面でしっかりと締めます。
⑥お手持ちのスパナでナットをしっかりと締めます。

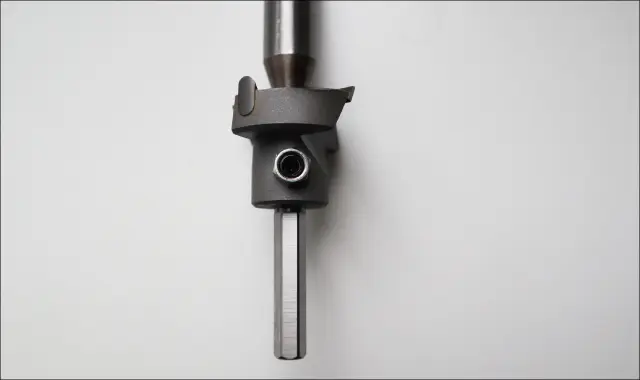

⑦セット完了です。
- ストッパーはどういう時に使用するのですか？
- フラットタイプの座金を埋め込む際に、沈み過ぎないよう一定深さの座掘をする時に使用します。
角座金や丸座金の場合は対応不可となります。
- 座金にあう座掘錐の種類やサイズがわかりません
- 主なサイズを一覧にしました
※六角レンチ3mmはストッパーに付属、4mmは超硬座掘錐に付属のものとなります
①超硬座掘錐についているナット付ネジのナットを外します
②超硬座掘錐についているナット付ネジのネジを六角レンチ4mmを使って外します

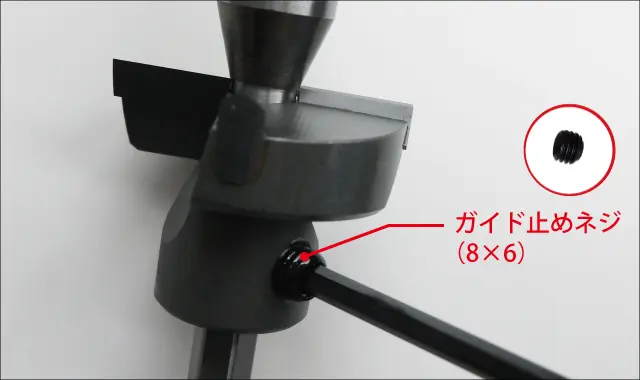

③ストッパーに付属のネジ（8×6）を、六角レンチ4mmを使ってしっかりと取り付けます

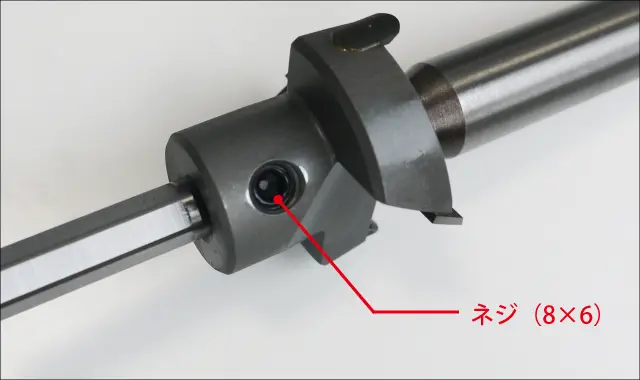

④ネジ（8×6）が超硬座掘錐の本体から飛び出ないようにします

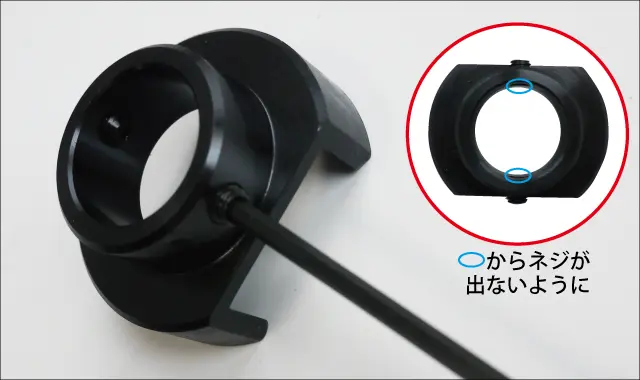

⑤ストッパーについているネジを六角レンチ3mmを使って、軸が通る部分に出なくなるまで緩めます

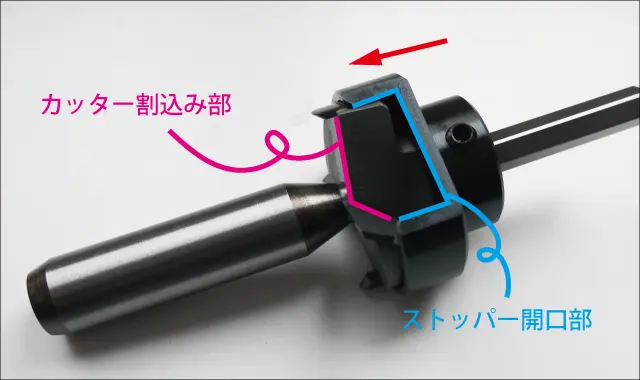

⑥ストッパーを超硬座掘錐の軸側から取付けます。カッター割込み部とストッパー開口部が合うようにセットします(最大深さ7mm）
